Devre kesici

Şebekenizi güvenilir tutmak hiç bu kadar önemli olmamıştı. Bu zorlu zamanlarda güç kullanım düzenleri büyük ölçüde değiştiğinden, elektrik operatörlerinin kesintilerden kaçınmak için ellerinden gelen her şeyi yapmaları gerekir.

VW3GZ serisi DC devre kesiciler fotovoltaik, rüzgar ve enerji depolama sistemlerinin DC tarafı için tasarlanmıştır. VW3GZ-16 anma akımı 200A–1600A olup DC 1000V (3P) veya DC 1500V (4P) gerilimde çalışır. VW3GZ-40 anma akımı 630A–4000A olup yalnızca 2P'dir ve DC 500V ile DC 1500V arasını kapsar. Serinin kısa süre dayanım akımı Icw 100kA (1s) / 150kA (0.2s) değerine kadar çıkar. Şönt açtırma desteklenir; düşük gerilim açtırma isteğe bağlıdır.

VW3GZ-16 DC devre kesici

VW3GZ-16 Serisi, fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için tasarlanmış bir DC ayırıcıdır; 200A ila 1600A arası anma akımı ve DC1500V'ye kadar anma çalışma gerilimine sahiptir.

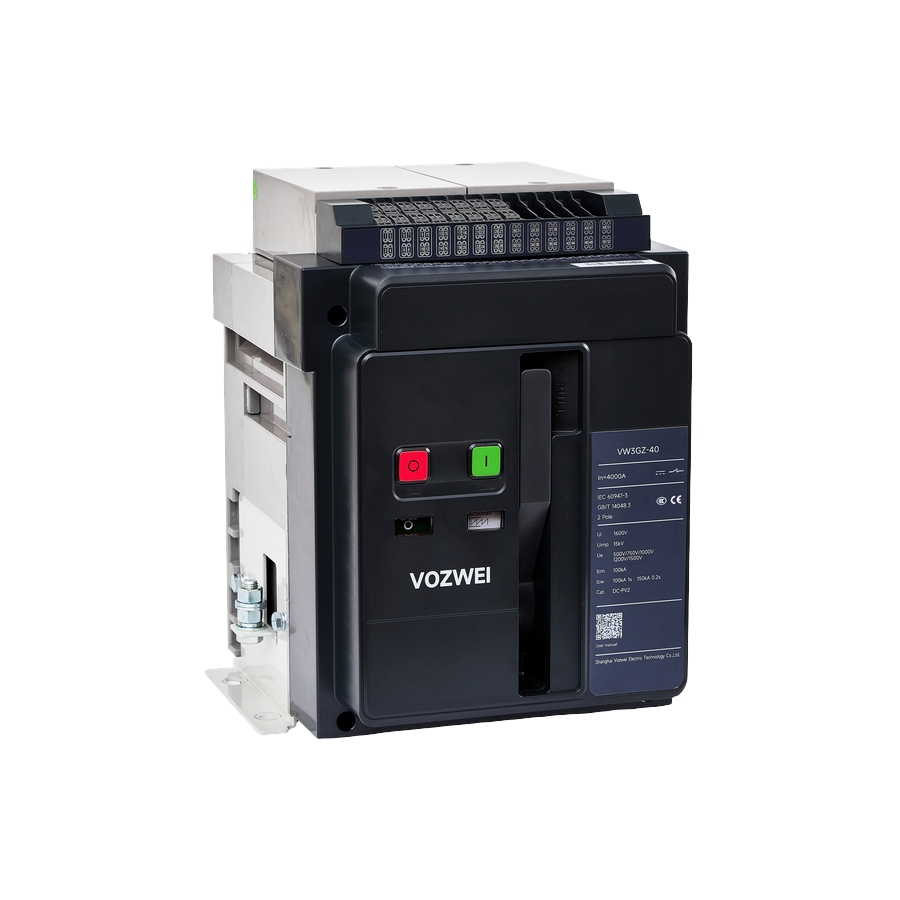

VW3GZ-40 DC devre kesici

VW3GZ-40 Serisi, fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için tasarlanmış 2P bir DC ayırıcıdır; 630A ila 4000A arası anma akımı ve DC1500V'ye kadar anma çalışma gerilimine sahiptir.

Destek mi gerekiyor?

İndirme Merkezi

Ürün katalogları, özellikler ve teknik belgeleri tek yerde bulun.

Daha fazlasını edin

Bize Ulaşın

Ekibimiz, sorularınızı her zaman, her yerde yanıtlamaya hazırdır.

Daha fazlasını edin

SSS

Q: Hangi VOZWEI DC devre kesici serileri mevcuttur?

A: VOZWEI ana devre izolasyonu için iki DC devre kesici serisi sunar: VW3GZ-16 In 200A-1600A ve VW3GZ-40 In 630A-4000A kapsar. Her ikisi de DC1500V'ye kadar çalışır; VW3GZ-16 Icw 55kA/1s ve VW3GZ-40 Icw 100kA/1s değerine sahiptir.

Q: VOZWEI VW3GZ-16 ile VW3GZ-40 arasındaki temel farklar nelerdir?

A: VOZWEI VW3GZ-16, In 200A-1600A aralığında Icw 55kA/1s, IP30 ve DC22A/DC23A kullanım kategorileri sunar. Daha büyük VOZWEI VW3GZ-40, In 630A-4000A aralığında Icw 100kA/1s ve 150kA/0,2s, IP40 ve DC-PV2 fotovoltaik kategorisi sunar. İkisi de DMC gövde ve çift kademeli ana ark kontaklarını paylaşır.

Q: VOZWEI VW3GZ hangi kutup yapılandırmalarını destekler?

A: VOZWEI VW3GZ-16'da 3P sürüm DC1000V, 4P sürüm DC1500V değerindedir; bu nedenle DC1500V dizileri 4P gerektirir. VOZWEI VW3GZ-40 yalnızca 2P olarak sunulur, bu da kablolamayı basitleştirir. Kutup sayısı, gerilim ve Icw'yi birlikte kontrol edin.

Q: DC1500V sistemleri için hangi VOZWEI VW3GZ DC devre kesicisi uygundur?

A: DC1500V güneş veya depolama ana devreleri için VOZWEI VW3GZ-16'nın 4P sürümünü veya DC500/750/1000/1200/1500V kapsayan VW3GZ-40'ı 2P olarak seçin. In'i yüke göre eşleştirin (VW3GZ-16'da 200A-1600A veya VW3GZ-40'da 630A-4000A) ve Icw'nin beklenen kısa devre akımını aştığını doğrulayın.

Q: VOZWEI VW3GZ-16 veya VW3GZ-40 değerini nasıl seçerim?

A: In 200A-1600A aralığında Icw 55kA/1s ile VOZWEI VW3GZ-16 veya In 630A-4000A aralığında Icw 100kA/1s ve 150kA/0,2s ile VW3GZ-40 seçin. In sürekli ana devre akımını kapsamalı, Icw ise izolasyon noktasındaki beklenen kısa devre akımını aşmalıdır.

Q: VOZWEI VW3GZ üzerindeki DC22A, DC23A ve DC-PV2 ne anlama gelir?

A: Kullanım kategorileri anahtarlama görevini tanımlar. VOZWEI VW3GZ-16, DC22A ve DC23A değerlerine sahip olup dirençli-endüktif DC yüklerinin yanı sıra yüksek endüktif DC devrelerini kapsar. VOZWEI VW3GZ-40, PV dizilerinde DC anahtarlama için fotovoltaik kategori olan DC-PV2 değerine sahiptir.

Q: VOZWEI VW3GZ DC devre kesicileri hangi uygulamalara uygundur?

A: VOZWEI VW3GZ-16 ve VW3GZ-40 DC devre kesicileri, güneş ve enerji depolama sistemlerinde DC1500V'ye kadar ana DC devresini izole eder. Her ikisi de -40°C ila +75°C arasında çalışır; VW3GZ-16 IP30 ve VW3GZ-40 IP40 olup çift kademeli ana ark kontak tasarımına sahiptir.

Q: VOZWEI VW3GZ DC devre kesicisi VOZWEI VGC sigortasından nasıl farklıdır?

A: VOZWEI VW3GZ DC devre kesicisi ana devre izolasyonu için tasarlanmıştır ve kısa süreli dayanım akımı Icw için anma değerine sahiptir, arıza akımı kesme için değildir. VOZWEI VGC sigortası 50kA'ya kadar DC kesme kapasitesi ile aşırı akım koruması sağlar. VW3GZ'yi bir VOZWEI VGC sigortası veya başka DC değerinde bir aşırı akım cihazıyla birlikte kullanın.
