VOZWEI-VM3-MCCB-Specification.pdf
Ürün Özellikleri · 2.34 MB

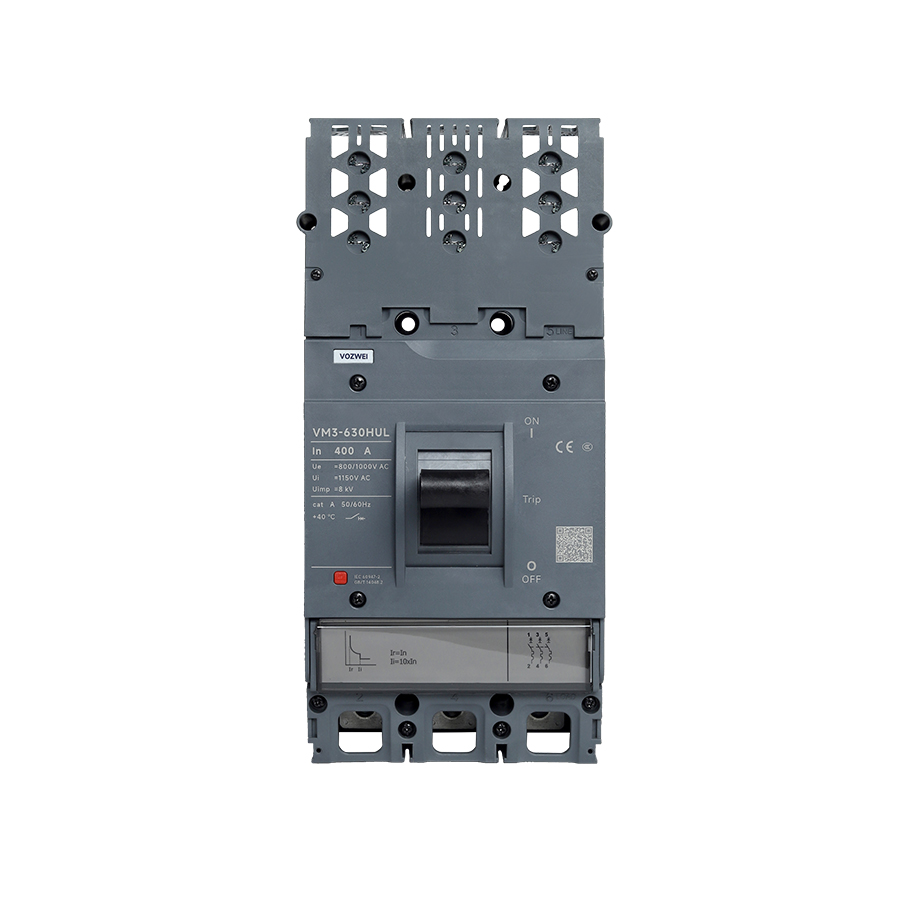

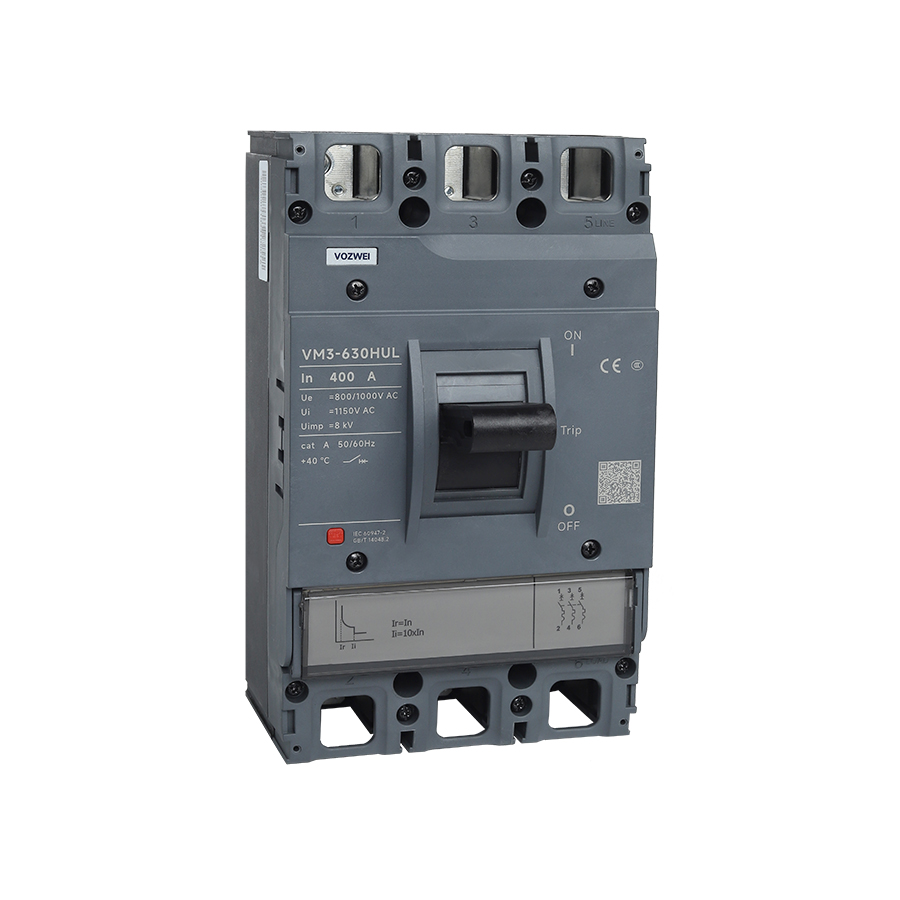

VM3-630HUL Serisi AC800V/1000V MCCB
VM3-630HUL, fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için tasarlanmış 3P bir MCCB'dir; 400A'ya kadar anma akımı, AC1000V'ye kadar anma çalışma gerilimi ve 36.5kA'ya kadar kesme kapasitesine sahiptir. Neme, yoğuşmaya ve sıcaklık değişimlerine dayanacak şekilde tasarlanmıştır.
Vurgular
- AC800V ve AC1000V fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için tasarlanmıştır
- AC800V'de Icu 36.5kA ve AC1000V'de 15kA'ya kadar yüksek kesme kapasitesi
- Nemli ısıya ve yoğuşmaya karşı dayanıklı
- Yüksek-düşük sıcaklık değişimlerine ve yüksek irtifalara uyum sağlar
Ürün Bilgileri
- Anma akımı In: 200A, 250A, 315A, 350A, 400A
- Anma işletme gerilimi Ue: AC800/1000V (50/60Hz)
- Anma yalıtım gerilimi Ui: AC1150V
- Anma darbe dayanım gerilimi Uimp: 8.0kV
- Kutup sayısı: 3P
- Fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için tasarlanmıştır
- Daha yüksek kesme kapasitesiyle
- Nemli ısıya ve yoğuşmaya karşı mükemmel dayanıklılık
- Yüksek ve düşük sıcaklıklardaki değişimlere uyum sağlama konusunda güçlü yetenek
- Yüksek irtifa uyumluluğu
| Nominal akımı serbest bırak In (A) | 200A, 250A, 315A, 350A, 400A |
| Nominal izolasyon gerilimi (V) (Ui) | AC1150 |
| Nominal darbe dayanım gerilimi (kV) (Uimp) | 8kV |
| Nominal işletme gerilimi (V) (Ue) | AC800, AC1000 |
| Kutup sayısı | 3P |
| Kesici Tipi | L |
| Nominal nihai kısa devre kesme kapasitesi (kA) (Icu; AC 50/60 Hz; 800V) | 36.5kA |
| Nominal nihai kısa devre kesme kapasitesi (kA) (Icu; AC 50/60 Hz; 1000V) | 15kA |
| Nominal servis kısa devre kesme kapasitesi (kA) (Ics; AC 50/60 Hz; 800V) | 36.5kA |
| Nominal servis kısa devre kesme kapasitesi (kA) (Ics; AC 50/60 Hz; 1000V) | 15kA |
| Kullanım kategorisi | A |
| İşletme devri sayısı (Mekanik) | 10000(sayı) |
| İşletme devri sayısı (Elektriksel; AC 800V) | 1500(sayı) |
| İşletme devri sayısı (Elektriksel; AC 1000V) | 1000(sayı) |
| Koruma birimi | Termal-Manyetik |
| Devre kesici boyutu (mm) (G) | 150 (mm) × 257(mm) × 103(mm) |
VOZWEI-VM3-HU-MCCB-User-Manual.pdf
Kullanım Kılavuzu · 2.54 MB
VOZWEI-VM3-MCCB-Catalog.pdf
Ürün Kataloğu · 2.65 MB
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-VM3-MCCB-Specification.pdf | Ürün Özellikleri | 2.34 MB | |
| VOZWEI-VM3-HU-MCCB-User-Manual.pdf | Kullanım Kılavuzu | 2.54 MB | |
| VOZWEI-VM3-MCCB-Catalog.pdf | Ürün Kataloğu | 2.65 MB |
Q: VM3-630HUL serisi MCCB için temel gerilim ve akım dereceleri nelerdir?
A: VM3-630HUL serisi MCCB, yüksek gerilimli AC dağıtımı için tasarlanmıştır; AC800V ve AC1000V (50/60Hz) anma çalışma gerilimlerini destekler ve 200A, 250A, 315A, 350A ve 400A dahil anma akımı seçenekleri sunar.
Q: VM3-630HUL serisi MCCB'nin kesme kapasitesi performansı nedir?
A: VM3-630HUL serisi güvenilir yüksek gerilim kısa devre koruması sunar; AC800V'de 36.5kA ve AC1000V'de 15kA anma nihai kesme kapasitesi (Icu) ve hizmet kesme kapasitesi (Ics) sağlar.
Q: VM3-630HUL serisi zorlu çevre koşullarında nasıl performans gösterir?
A: Zorlu saha koşulları için tasarlanan VM3-630HUL serisi; üstün yüksek irtifa uyumluluğu, nemli ısıya ve yoğuşmaya karşı güçlü direnç ve hızlı yüksek-düşük sıcaklık değişimlerine karşı mükemmel stabilite sunar.
Q: VM3-630HUL serisi için yalıtım ve elektriksel dayanıklılık dereceleri nelerdir?
A: Devre kesici, AC1150V anma yalıtım gerilimi (Ui) ve 8.0kV darbe dayanım gerilimi (Uimp) ile yüksek yalıtım güvenliği sunar. AC800V'de 10000 mekanik işlem ve 1500 elektriksel işlem, AC1000V'de 1000 elektriksel işlem ile derecelendirilmiştir.
