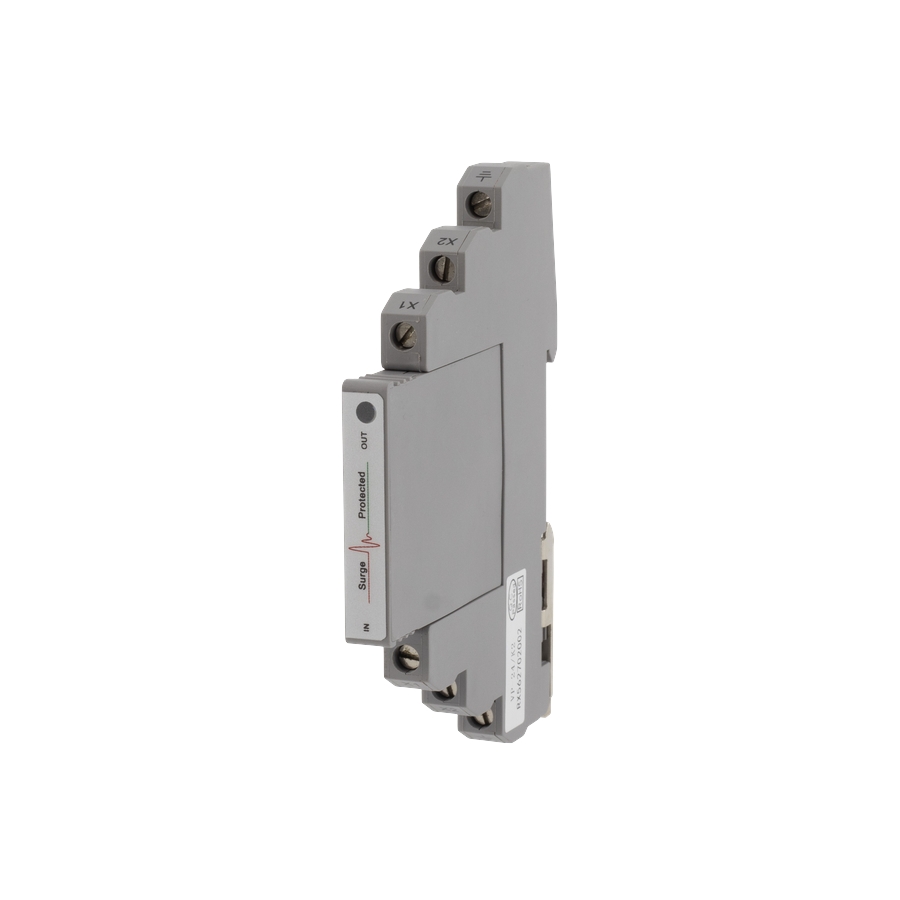

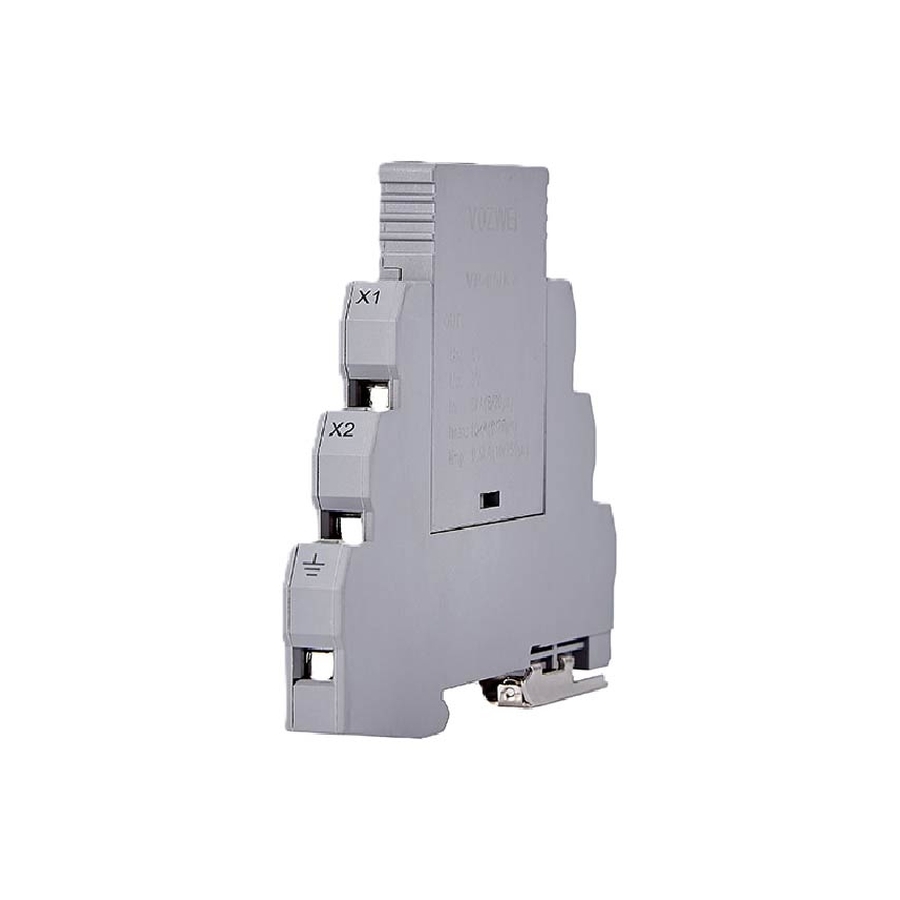

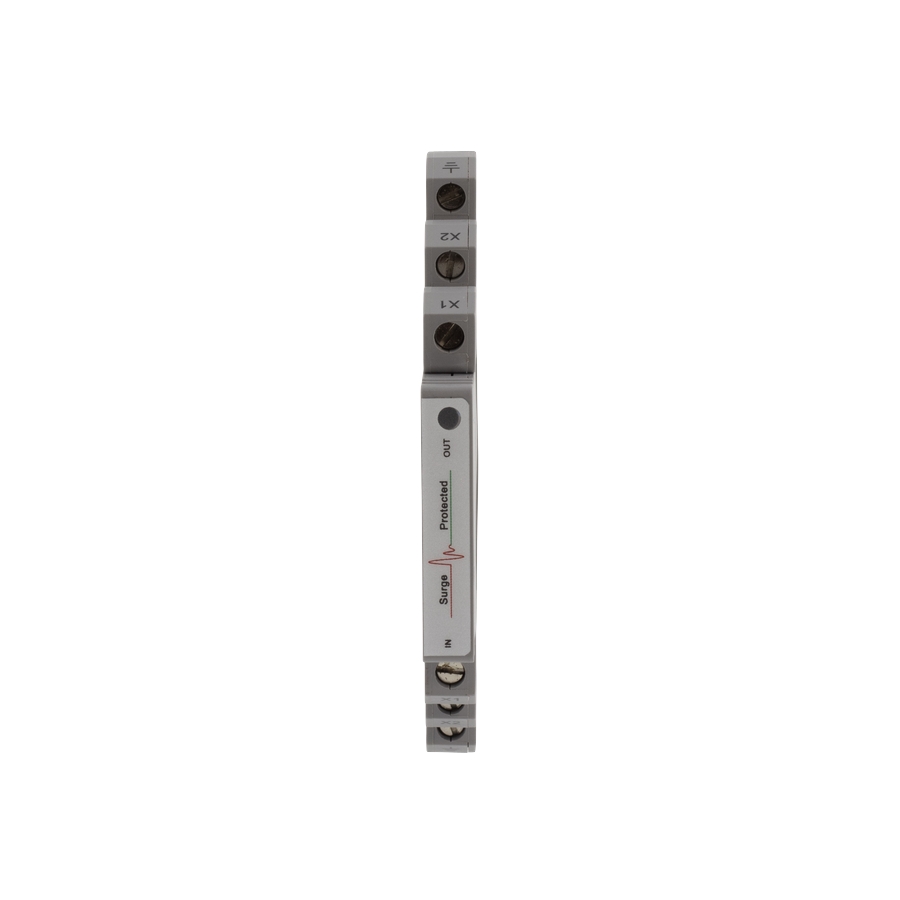

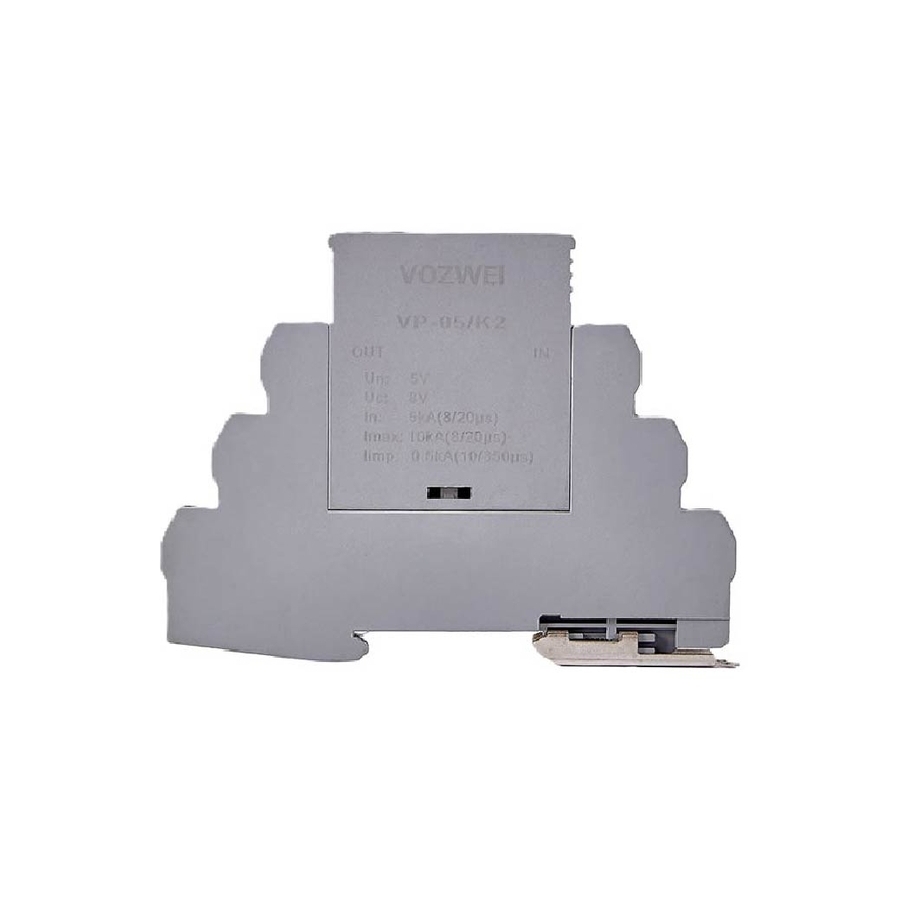

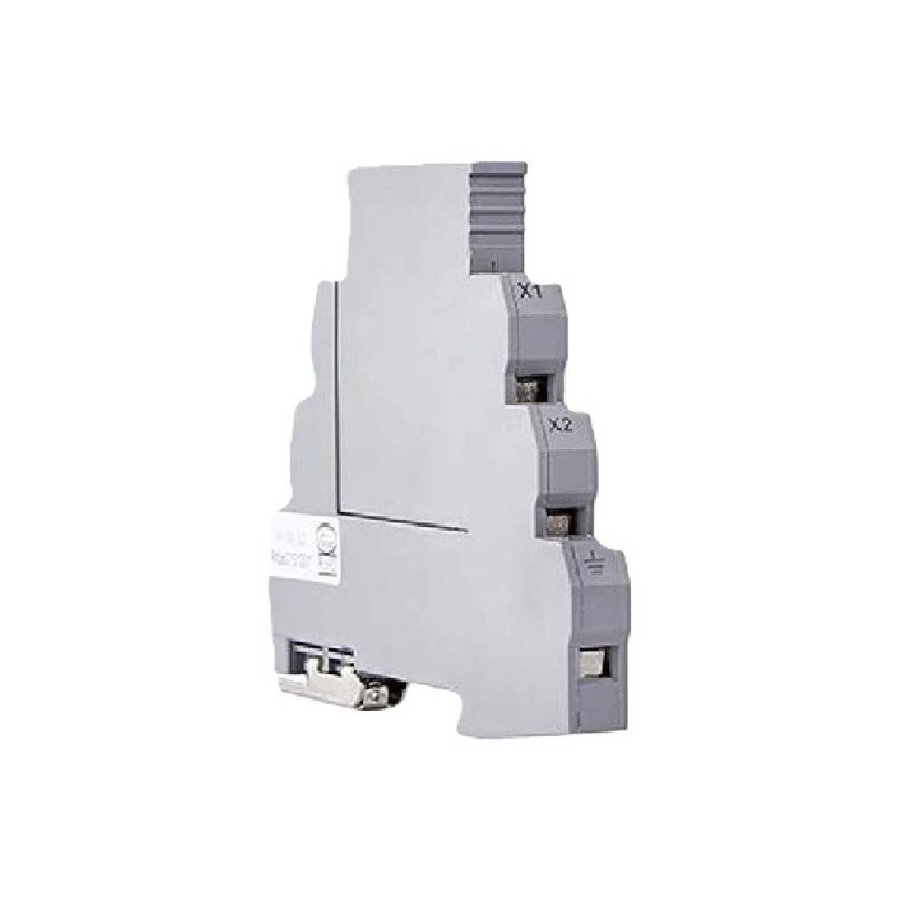

VP-05 Serisi Tip 3 Sinyal Aşırı Gerilim Koruma Cihazı (SPD)
VP-05, düşük voltajlı veri hatlarının ince korunması için optimize edilmiş yüksek hassasiyetli Tip 3 Sinyal SPD'dir. 8V DC bir Uc ile, 5 kA ve 10 kA Imax bir In ve yıldırım dayanıklılığı için 0,5 kA Iimp'i ele alır. Düşük Up < 100V (K2), L-L ≤ 30V / L-PE ≤ 600V (K4) ile tamamen EN / IEC 61643-11 uyumludur. Yüksek hızlı sensörler, I/O bağlantı noktaları ve hassas elektronik arayüzleri korumak için ideal.
Vurgular
- Düşük gerilimli veri hatları için yüksek hassasiyetli sinyal koruması
- Gerilim koruma seviyesi Up < 100V (K2), L-L ≤ 30V / L-PE ≤ 600V (K4)
- 0.5kA (10/350 μs) yıldırım darbe akımı Iimp
- EN/IEC 61643-11 ile tam uyumlu
Ürün Bilgileri
- Tip: Tip 3 sinyal aşırı gerilim koruma cihazı
- Anma çalışma gerilimi (Un): DC 5V
- Maksimum sürekli çalışma gerilimi (Uc): DC 8V
- Anma deşarj akımı (In): 5kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 10kA (8/20 μs)
- Yıldırım darbe akımı (Iimp): 0.5kA (10/350 μs)
- Gerilim koruma seviyesi (Up): < 100V (K2) / L-L ≤ 30V, L-PE ≤ 600V (K4)
- Standart uyumluluğu: EN/IEC 61643-11
- Düşük gerilimli veri hatları için yüksek hassasiyetli koruma
- Yüksek hızlı sensörleri, I/O portlarını ve hassas elektronik arayüzleri korur
Uygulama:
Ürün serisi çok aşamalı bir koruma mimarisini benimser. Ön sahne, yüksek yıldırım akımı impulslarına dayanmak için gaz boşaltma tüpleri (GDT) kullanırken, arka sahne hızlı tepki hızı için düşük kapasiteli TVS diyotları kullanır. 1 çift ve 2 çift hatlar için koruma sağlar, iletişim sinyal ekipmanlarını geçici aşırı gerilim müdahalesi ve hasarından etkili bir şekilde korur.
Teknik parametreler:
|
Model |
VP-05K2 |
|
EN/IEC 61643-11'e göre SPD |
Type 3 |
|
Koruma modu |
Ortak mod, diferansiyel mod |
|
Koruma hattı |
L-L & L-PE |
|
Nominal çalışma voltajı Un |
DC 5 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 8 V |
|
Darbe sınır voltajı (1 kV/μs) |
< 20 V |
|
Impuls akımı Iimp (10/350 μs) |
0.5 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
5 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
10 kA |
|
Maksimum yük akımı |
700 mA |
|
Sıklama torku |
Yeşil / Kırmızı |
|
Uzak kesit alanı |
35 mm DIN rayı |
|
Kurulum yöntemi |
PBT UL94-V0 |
|
Konut malzemesi |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
90 mm × 12.5 mm × 74.5 mm (tolerans ± 1 mm) |
|
Ekleme kaybı (maksimum yükde) |
< 1 dB |
|
Kesme frekansı |
3 Mbps |
|
Maksimum seri impedansı |
1 Ω |
|
Kablolama yöntemi |
Crimping çerçeve bağlantısı |
|
Topraklama yöntemi |
Demiryolu yerleştirme veya özel liman yerleştirme ile uyumlu |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
Model |
|
DC 5 V |
DC 8 V |
< 100 V |
5 kA |
10 kA |
20 kA |
Ortak mod, diferansiyel mod |

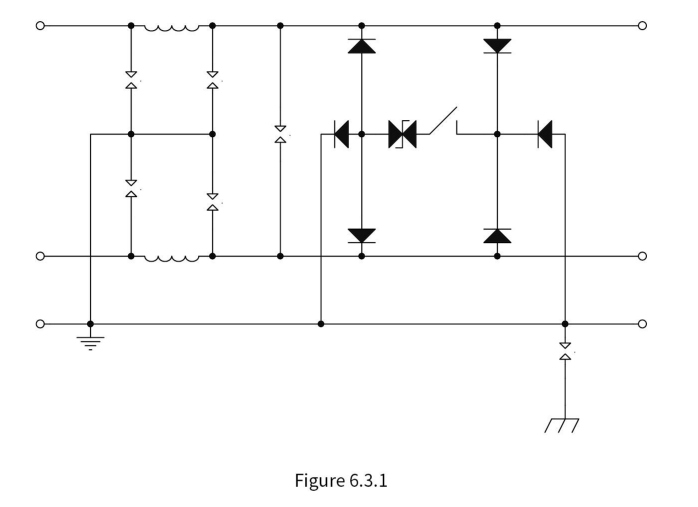

Figure 6.3.1 |

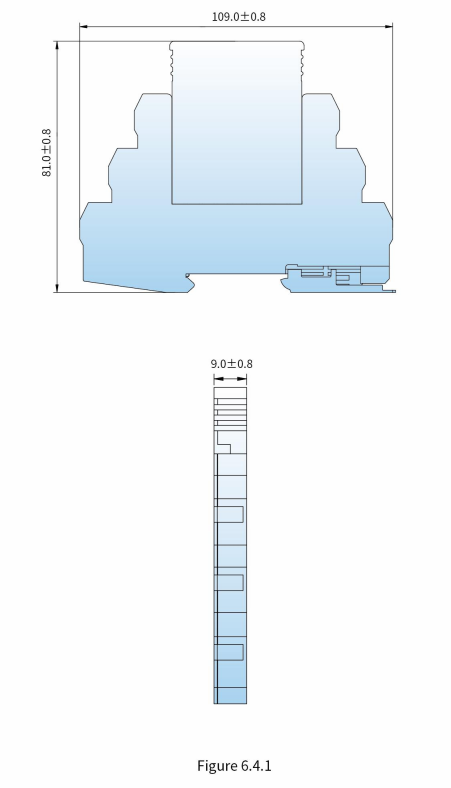

Figure 6.4.1 |
|
|
VP-05K4 |
DC 5 V |
DC 8 V |
L-L ≤ 30 V L-PE ≤ 600 V |
5 kA |
10 kA |
40 kA |
Ortak mod, diferansiyel mod |
Figure 6.3.1 |
Figure 6.4.1 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VP-05 Serisi nedir?
A: Düşük gerilimli veri hatlarının hassas koruması için optimize edilmiş yüksek hassasiyetli Tip 3 sinyal aşırı gerilim koruma cihazıdır (SPD).
Q: Maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimi (Uc) DC 8V'dir.
Q: Deşarj akımı dereceleri nelerdir?
A: 5kA anma deşarj akımını (In), 10kA (8/20 μs) maksimum deşarj akımını (Imax) ve 0.5kA yıldırım darbe akımını (Iimp) karşılayabilir.
Q: Gerilim koruma seviyesi nedir?
A: Çok düşük gerilim koruma seviyesine (Up) sahiptir: K2 modeli için < 100V ve K4 modeli için L-L ≤ 30V / L-PE ≤ 600V.
Q: Hangi uygulamalar için idealdir?
A: Yüksek hızlı sensörleri, I/O portlarını ve hassas elektronik arayüzleri korumak için idealdir.
