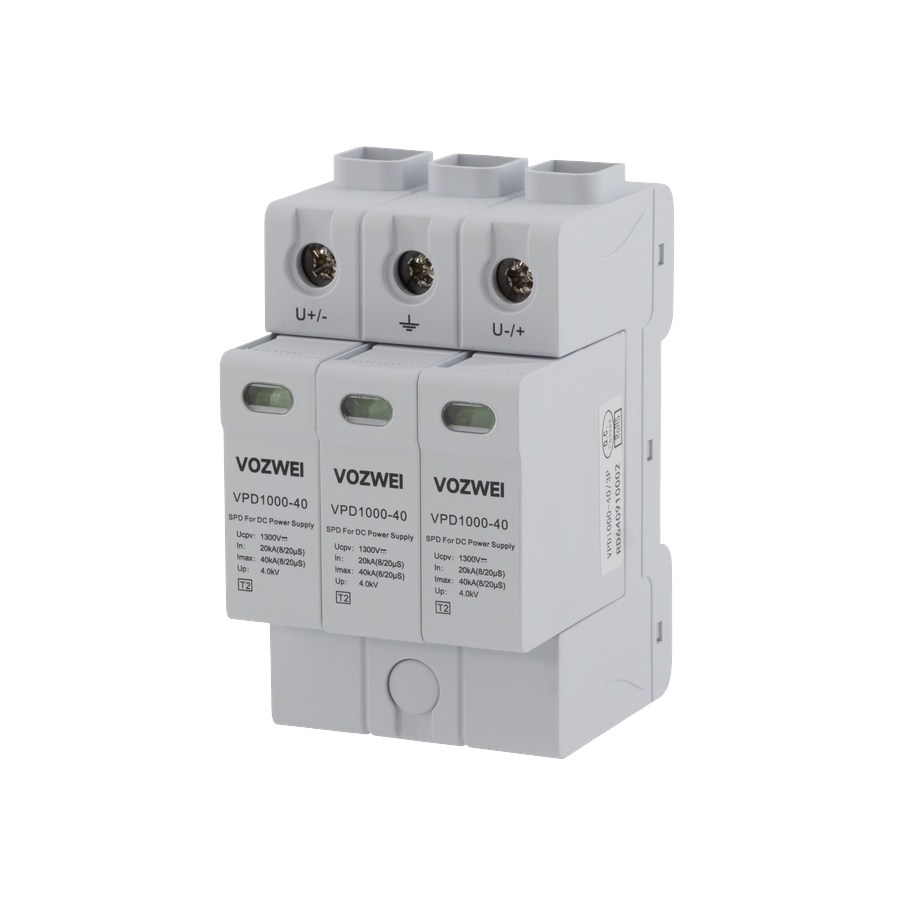

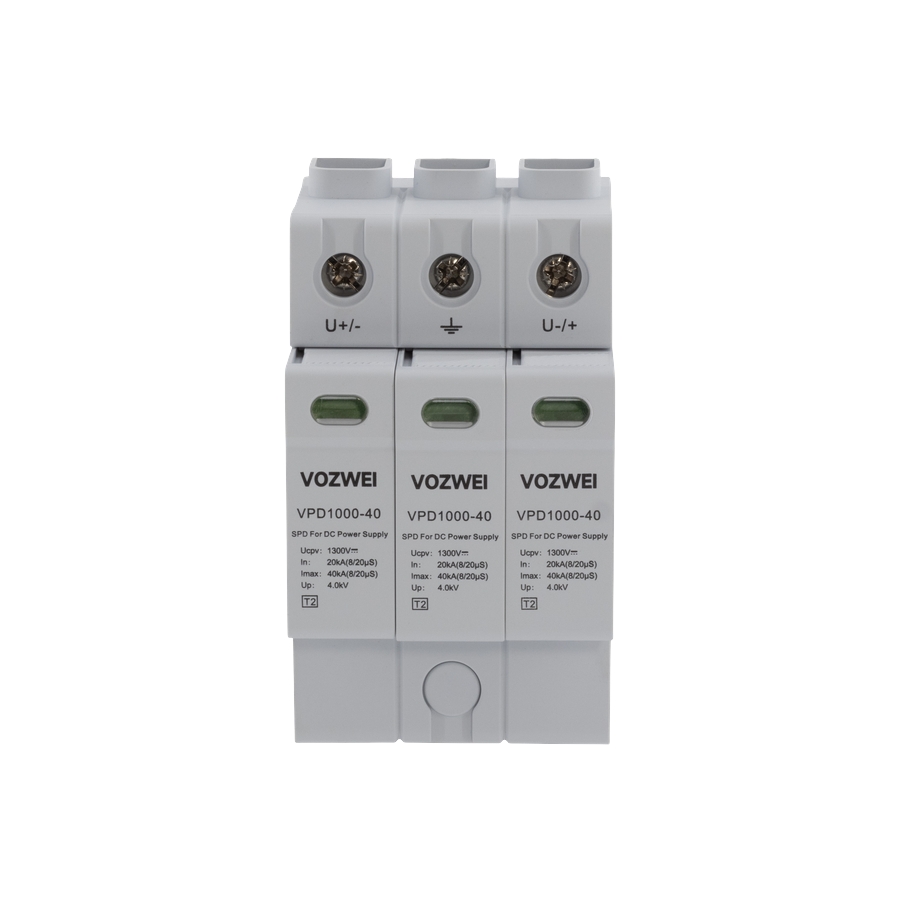

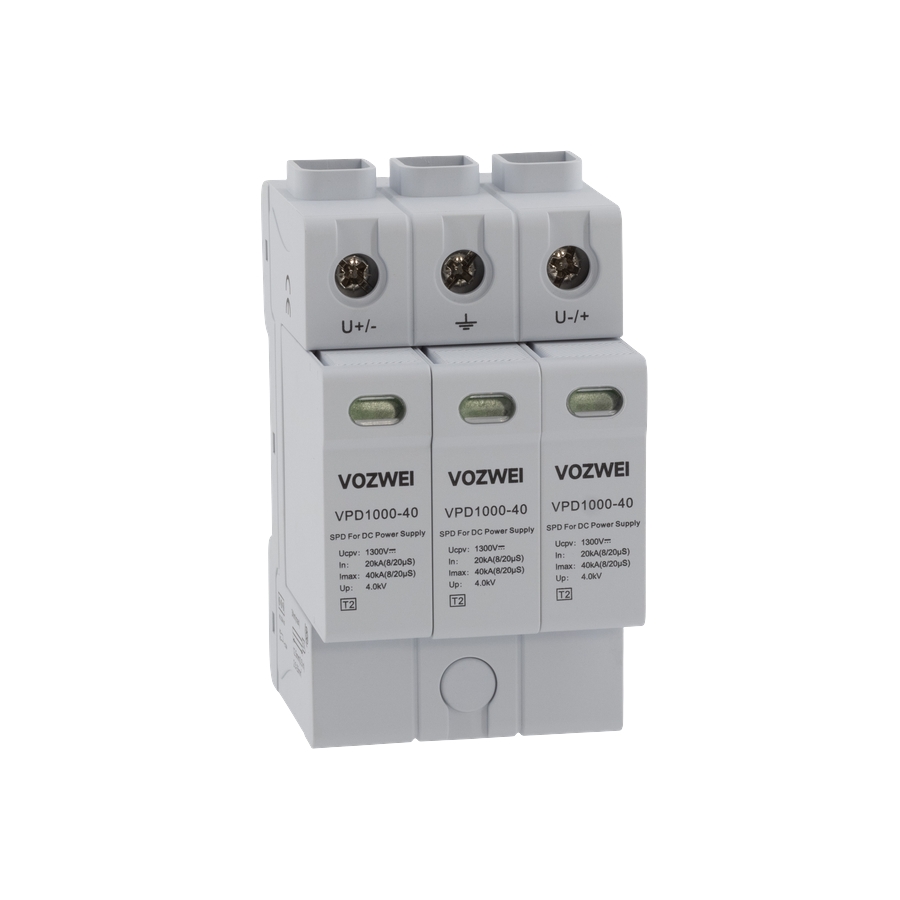

VPD1000-40 Serisi Tip 2 PV Aşırı Gerilim Koruma Cihazı (SPD)
VPD1000-40, gelişmiş güneş koruması için tasarlanmış yüksek voltajlı Tip 2 PV SPD'dir. 1300V DC genişletilmiş bir Uc ile, 20 kA ve 40 kA (8/20 μs) bir Imax'i ele alır. ≤ 4.0 kV'a kadar sahip, yüksek dizeli voltaj inverterleri için temel güvenlik sağlar. Tamamen EN/IEC 61643-11 uyumlu ve büyük ölçekli ticari güneş çiftliği güvenilirliği için optimize edilmiştir.
Vurgular
- 1300V DC'ye kadar yüksek gerilimli Tip 2 PV koruma
- Düşük gerilim koruma seviyesi Up ≤ 4.0kV
- 40kA Imax (8/20 μs) ile 20kA anma In değerini karşılar
- EN/IEC 61643-11 ile tam uyumlu
Ürün Bilgileri
- Tip: Tip 2 PV DC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 1300V DC
- Anma deşarj akımı (In): 20kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 4.0kV
- Standart uyumluluğu: EN/IEC 61643-11
- Yüksek string gerilimli invertörler için yüksek gerilimli Tip 2 PV koruma
- Büyük ölçekli ticari güneş santralleri güvenilirliği için optimize edilmiştir
Uygulama:
Ürün, sağlam şebeke uyarlanabilirliği ile kanıtlanmış güvenlik ve güvenilirlik sağlar. Fotovoltaik ve enerji depolama sistemleri de dahil olmak üzere yenilenebilir enerji uygulamaları için ideal bir şekilde uygundur. Dönüştürücüler, inverterler ve kombinatör kutularını kapsayan LPZ1'den LPZ3 bölgelerine kadar DC dağıtım sistemlerine kurulum için tasarlanmış, hassas elektrik ekipmanlarını doğrudan yıldırım darbelerinden ve indükte geçici aşırı gerilimlerden kaynaklanan hasarlara karşı etkili bir şekilde korur.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
D |
|
3 |
Nominal çalışma voltajı Un |
750: DC 750 V; 1000: DC 1000 V; 1500: DC 1500 V; 2000: DC 2000 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; |
|
5 |
Koruma modu |
2P: 2P; 3P: 3P |
Örnek:VPD750-40/2P → Un: DC 750 V; Imax: 40 kA; Koruma modu: 2P.
Teknik parametreler:
|
Model |
VPD1000-40/3P |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
|
Koruma modu |
V+-V- & V+-PE & V--PE |
|
Nominal çalışma voltajı Un |
DC 1000 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 1300 V |
|
Impuls akımı Iimp (10/350 μs) |
/ |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 4.0 kV |
|
Nominal kısa devre akımı Iscpv |
1000 A |
|
Yanıt süresi |
≤ 25 ns |
|
Maks. yedek sigorta |
125 A gL/gG |
|
Kesim alanı |
6 ~ 25 mm2 |
|
Uzunluk terminallerini soyma |
3 N·m |
|
Sıklama torku |
Yeşil / Kırmızı |
|
Normal / Hata Göstergesi |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması |
|
Uzaktan sinyalleme modu |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzaktan sinyal temas performansı |
Maksimum. 1.5 mm2 |
|
Uzak kesit alanı |
35 mm DIN rayı |
|
Kurulum yöntemi |
UL94-V0 |
|
Konut malzemesi |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
104.7 mm × 54 mm × 65 mm (tolerans ± 1 mm) |
|
Çalışma sıcaklığı |
-40 °C ~ +70 °C |
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 3000 m |
|
Ürün sertifikası |
TUV |
|
Çevre koruma özellikleri |
RoHS |
Seçim rehberi:
|
Parametre Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |

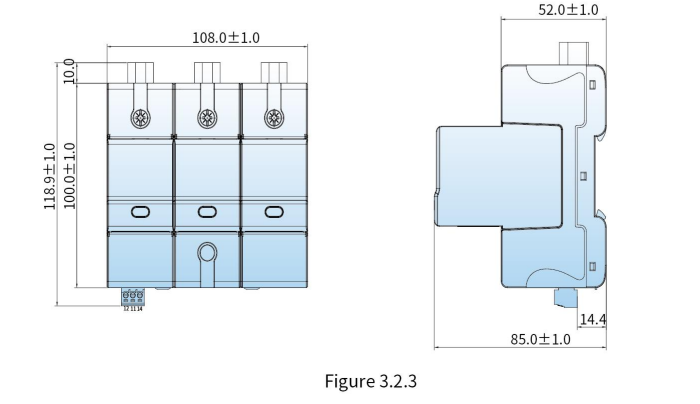

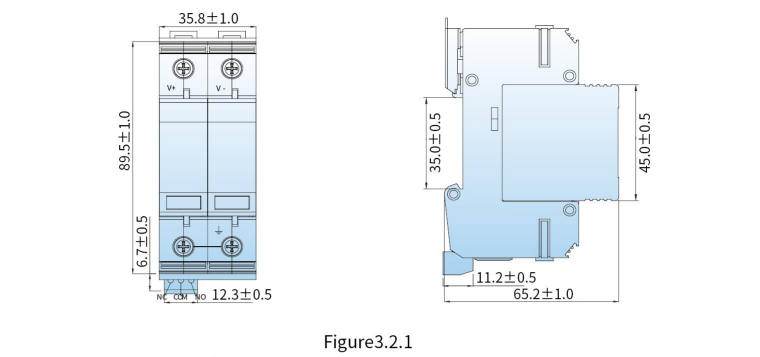

Boyut |
|
DC 1000 V |
DC 1300 V |
4.0 kV |
20 kA |
40 kA |

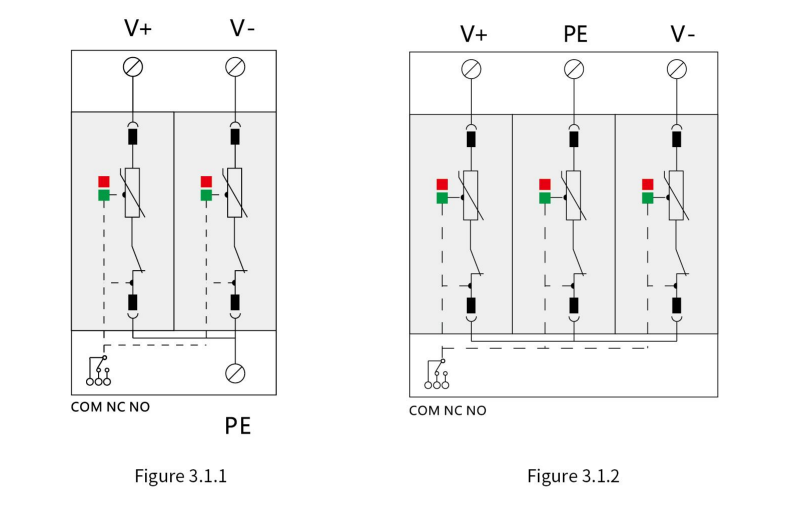

Figure3.1.2 |

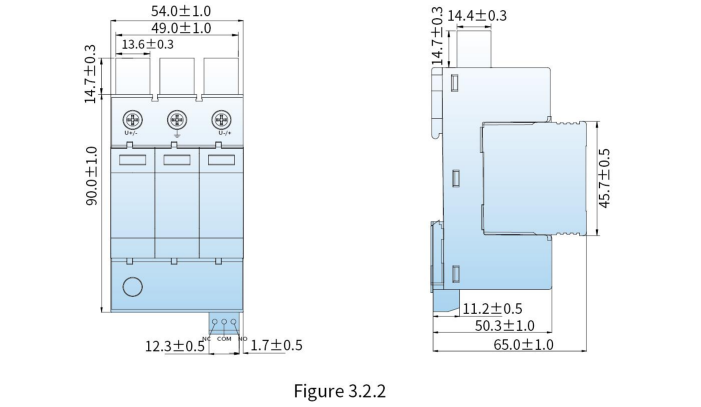

Figure 3.2.2 |

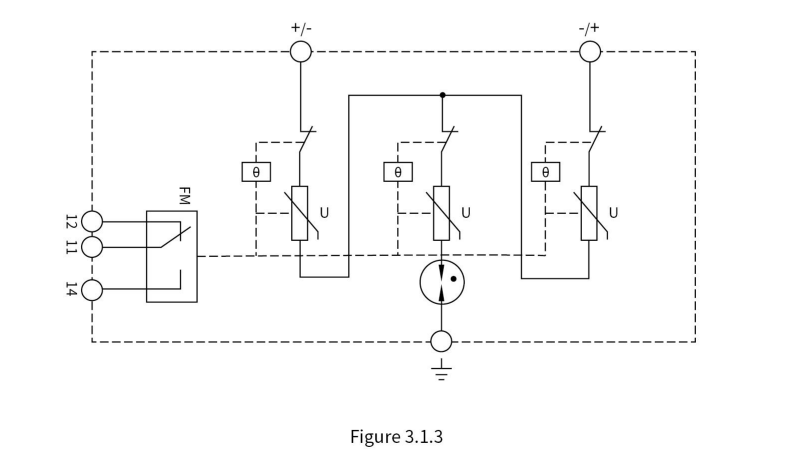

Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPD1000-40 Serisi nedir?
A: Endüktif geçici aşırı gerilimlere karşı gelişmiş güneş enerjisi koruması için tasarlanmış yüksek gerilimli Tip 2 PV aşırı gerilim koruma cihazıdır.
Q: VPD1000-40 Serisinin genişletilmiş çalışma gerilimi nedir?
A: Genişletilmiş maksimum sürekli çalışma gerilimine (Uc) sahiptir: 1300V DC.
Q: VPD1000-40 Serisinin deşarj akımı dereceleri nelerdir?
A: 20kA anma deşarj akımını (In) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir; gerilim koruma seviyesi (Up) ≤ 4.0kV'dir.
Q: VPD1000-40 Serisi hangi uygulamalar için tasarlanmıştır?
A: Yüksek string gerilimli invertörler için temel güvenlik sağlar ve büyük ölçekli ticari güneş santralleri güvenilirliği için optimize edilmiştir.
Q: VPD1000-40 Serisi hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
