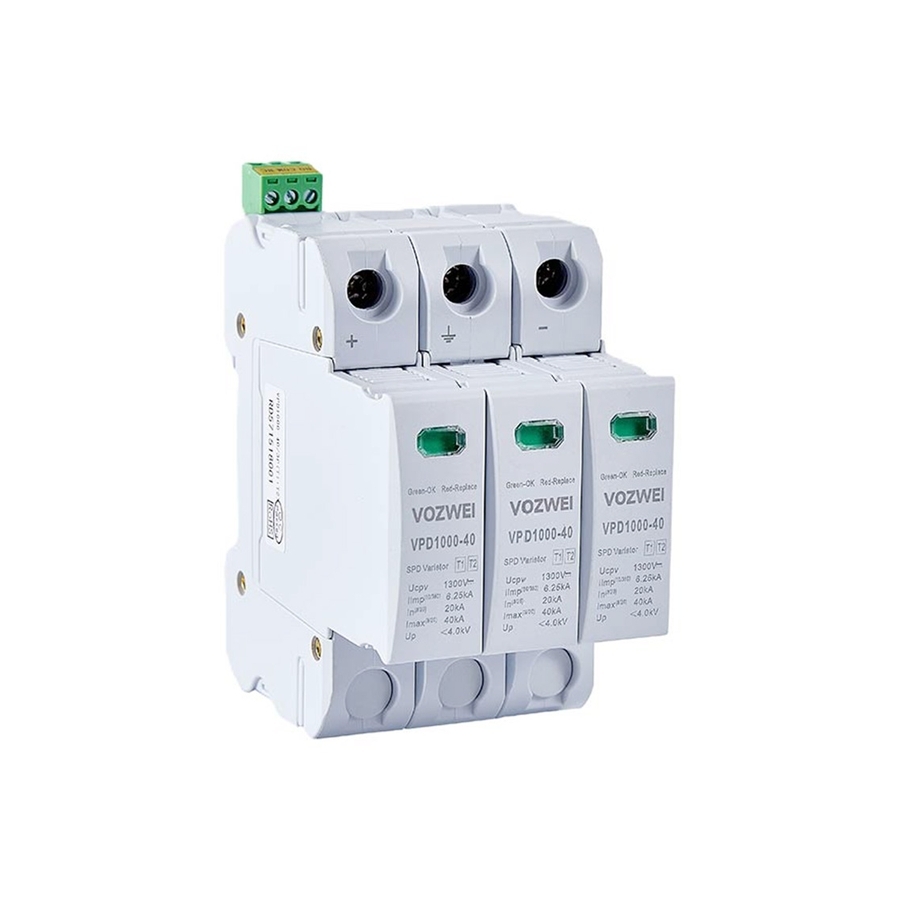

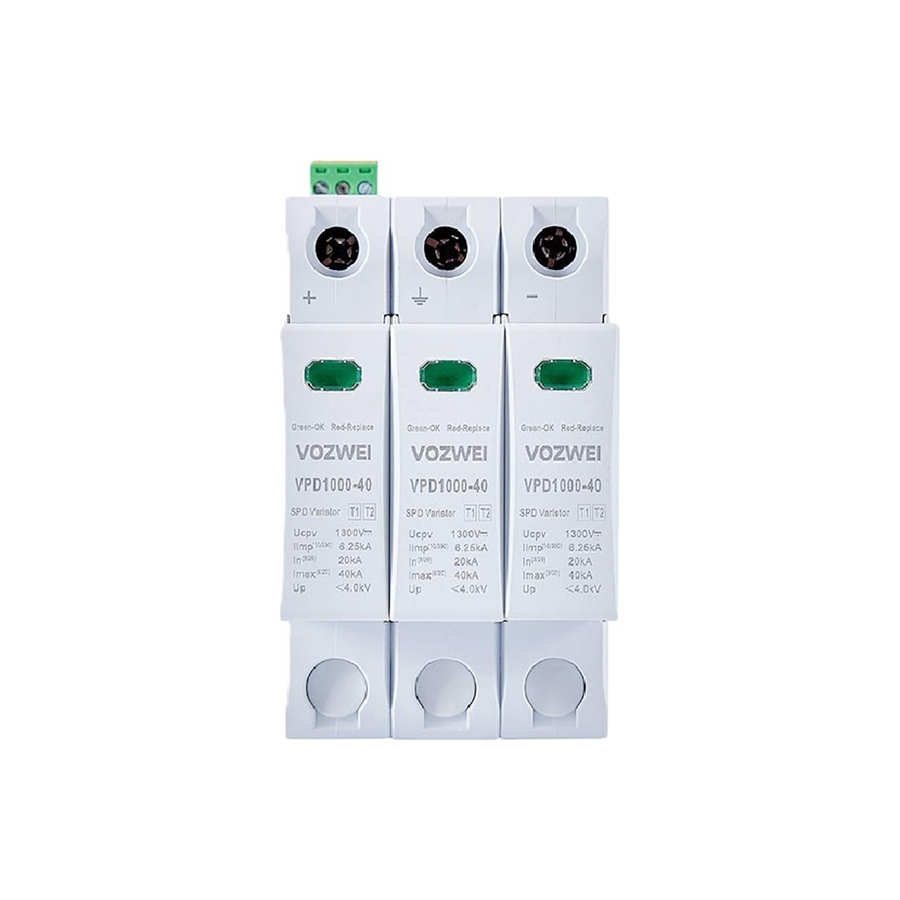

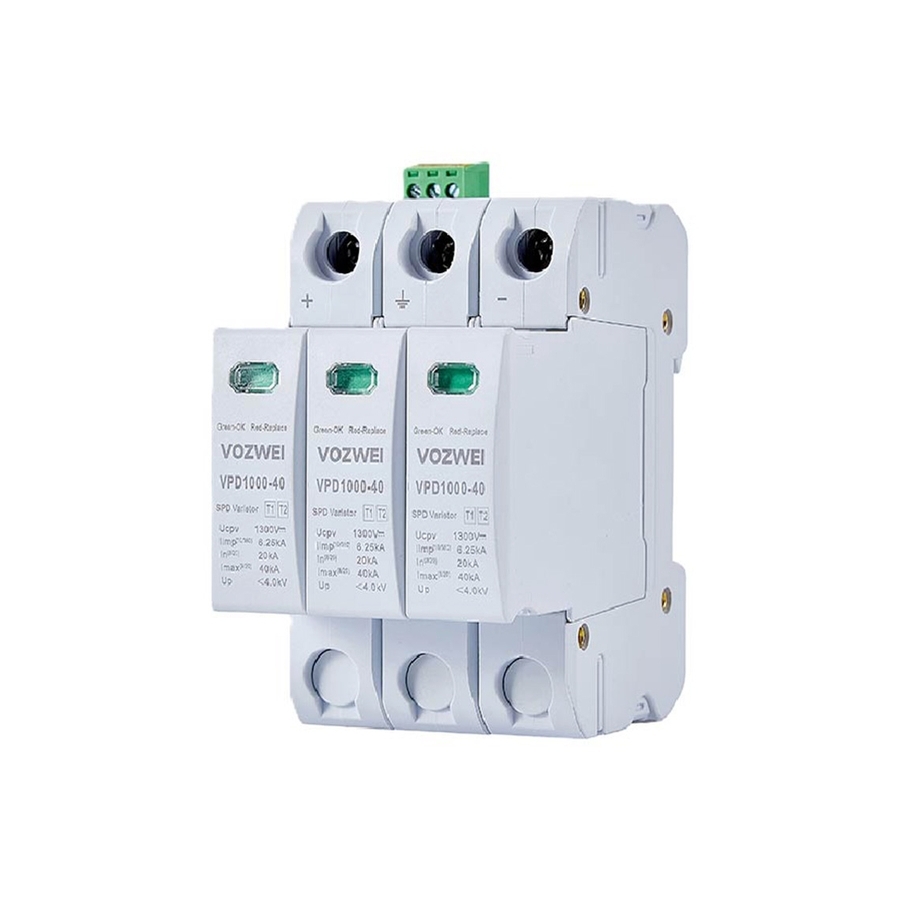

VPD1000-40 (T1+T2) Serisi Tip 1+2 PV Aşırı Gerilim Koruma Cihazı (SPD)
VPD1000-40, çift katmanlı yıldırım ve dalga savunması sağlayan yüksek voltajlı Tip 1+2 PV SPD'dir. 1300V DC bir Uc'ye sahip olan, 6,25 kA (10/350 μs) ve 40 kA (8/20 μs) bir Imax'i ele alır. Up ≤ 4.0 kV ile, tamamen EN / IEC 61643-11 uyumludur. Doğrudan ve dolaylı yıldırım darbelerine karşı koruma gerektiren yüksek voltajlı güneş sistemleri için optimize edilmiştir.
Vurgular
- Doğrudan ve dolaylı yıldırıma karşı birleşik Tip 1+2 PV koruma
- 1300V DC'ye kadar yüksek dizi gerilim desteği
- 6.25kA (10/350 μs) yıldırım darbe akımı Iimp
- Düşük gerilim koruma seviyesi Up ≤ 4.0kV
Ürün Bilgileri
- Tip: Tip 1+2 (T1+T2) PV DC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 1300V DC
- Yıldırım darbe akımı (Iimp): 6.25kA (10/350 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 4.0kV
- Standart uyumluluğu: EN/IEC 61643-11
- Yüksek string gerilimli güneş sistemleri için çift katmanlı yıldırım ve aşırı gerilim koruması
- Hem doğrudan hem de dolaylı yıldırım darbelerine karşı koruma sağlar
Uygulama:
Ürün yüksek güvenlik, güvenilirlik ve olağanüstü şebeke uyumluluğunu gösterir. Fotovoltaik ve enerji depolama sistemleri de dahil olmak üzere yenilenebilir enerji uygulamaları için ideal bir şekilde uygundur. LPZ0 ila LPZ1 bölgelerindeki DC güç dağıtım sistemlerine, dönüştürücülere, inverterlere ve kombinatör kutularına kurulum için tasarlanmış olan, hassas elektrikli ekipmanlar için doğrudan yıldırım darbelerinden veya indükte geçici aşırı gerilimlerden kaynaklanan hasarlara karşı güvenilir bir koruma sağlar.
Nomenklatür:
VP □ □–□/□ □
1 2 3 4 5 6
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
D |
|
3 |
Nominal çalışma voltajı Un |
1000: DC 1000 V; 1500: DC 1500 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; |
|
5 |
Koruma modu |
3P: 3P |
|
6 |
Test türü |
T1+T2 |
Örnek:VPD1000-40/3P(T1+T2) → Un: DC 1000 V; Imax: 40 kA; Koruma modu: 3P; Test türü: T1+T2.
Teknik parametreler:
|
Model |
VPD1000-40/3P (T1+T2) |
|
EN/IEC 61643-11'e göre SPD |
Type 1+2 |
|
Koruma modu |
V+ & V--/PE |
|
Nominal çalışma voltajı Un |
DC 1000 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 1300 V |
|
Impuls akımı Iimp (10/350 μs) |
6.25 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 4.0 kV |
|
Nominal kısa devre akımı Iscpv |
1000 A |
|
sızıntı akımı |
≤ 20 μA |
|
Yanıt süresi |
≤ 25 ns |
|
Maks. yedek sigorta |
125 A gL/gG |
|
Kesim alanı |
6 ~ 25 mm2 |
|
Uzunluk terminallerini soyma |
3 N·m |
|
Sıklama torku |
Yeşil / Kırmızı |
|
Normal / Hata Göstergesi |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
|
Uzaktan sinyalleme modu |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzaktan sinyal temas performansı |
Maksimum. 1.5 mm2 |
|
Uzak kesit alanı |
35 mm DIN rayı |
|
Kurulum yöntemi |
UL94-V0 |
|
Konut malzemesi |
IP20 |
|
Çalışma sıcaklığı |
-40 °C ~ +80 °C |
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 4000 m |
|
Çerçeve boyutları (terminal olmadan) |
90 mm × 50 mm × 80.5 mm (tolerans ± 1 mm) |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
DC 1000 V |
DC 1300 V |
4.0 kV |
20 kA |
40 kA |
V+ & V--/PE |

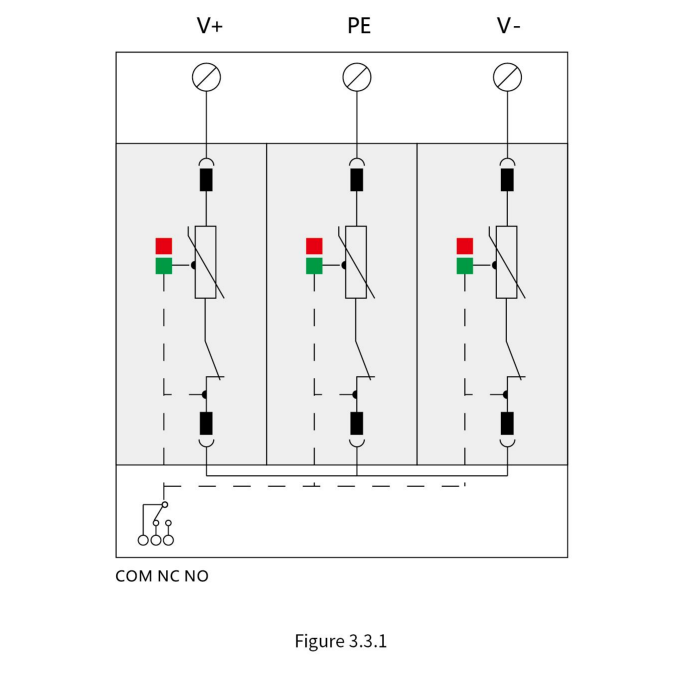

Figure 3.3.1 |

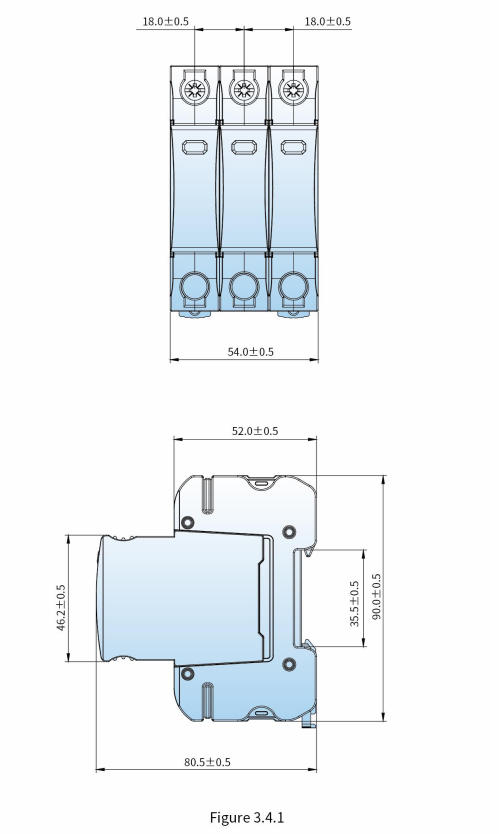

Figure 3.4.1 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPD1000-40 (T1+T2) Serisi nedir?
A: Hem doğrudan yıldırım darbelerine hem de endüktif geçici aşırı gerilimlere karşı çift katmanlı koruma sağlayan yüksek gerilimli Tip 1+2 PV aşırı gerilim koruma cihazıdır.
Q: VPD1000-40 (T1+T2) Serisinin çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimi (Uc) 1300V DC'dir.
Q: VPD1000-40 (T1+T2) Serisinin deşarj akımı dereceleri nelerdir?
A: 6.25kA (10/350 μs) yıldırım darbe akımını (Iimp) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir; gerilim koruma seviyesi (Up) ≤ 4.0kV'dir.
Q: VPD1000-40 (T1+T2) Serisi hangi uygulamalar için tasarlanmıştır?
A: Doğrudan ve dolaylı yıldırım darbelerine karşı koruma gerektiren yüksek string gerilimli güneş sistemleri için optimize edilmiştir.
Q: VPD1000-40 (T1+T2) Serisi hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
