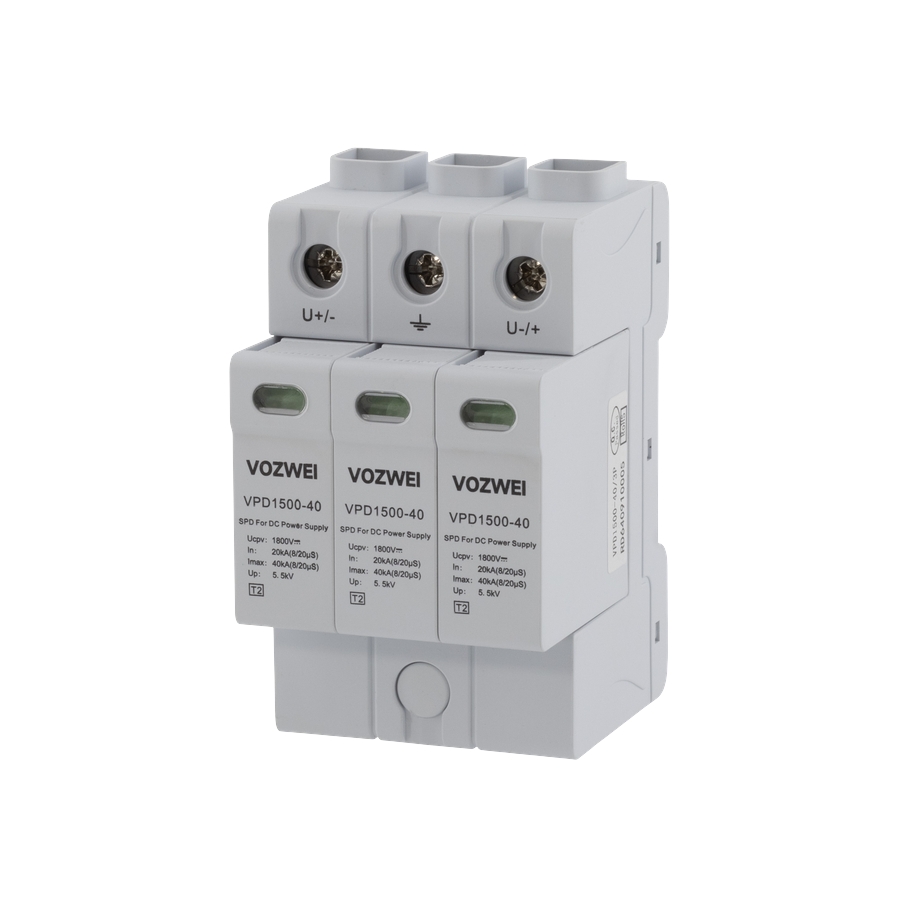

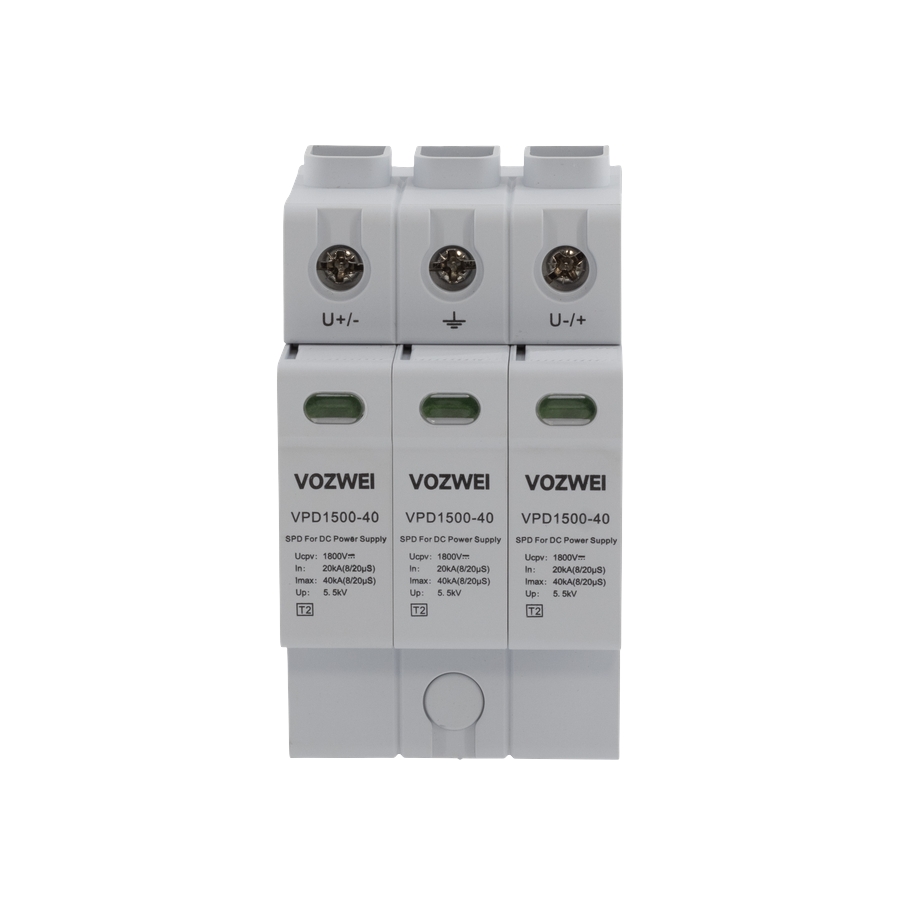

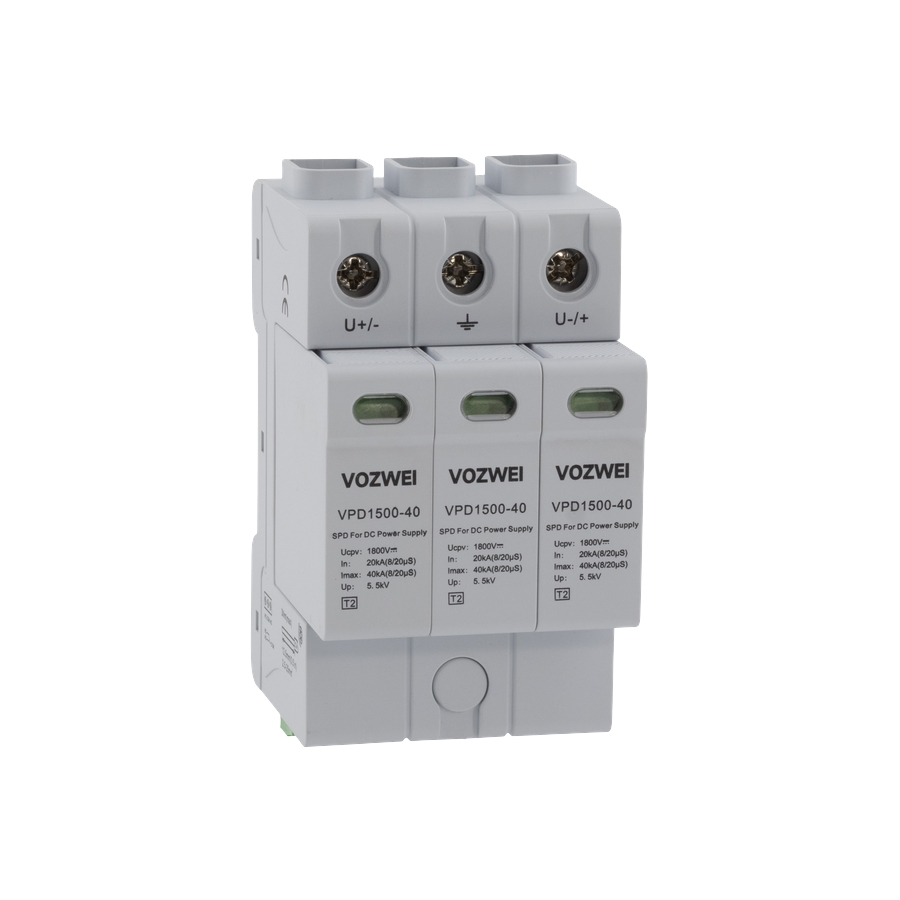

VPD1500-40 Serisi Tip 2 PV Aşırı Gerilim Koruma Cihazı (SPD)
VPD1500-40, yeni nesil güneş altyapısı için inşa edilen ultra yüksek voltajlı Tip 2 PV SPD'dir. 1800V DC Uc'yi destekleyen, 20 kA ve 40 kA (8/20 μs) Imax'i ele alır. ≤ 5,5 kV'a kadar sahip olan 1500V DC sistemleri için kritik güvenlik sağlar. Tamamen EN/IEC 61643-11 uyumlu ve büyük ölçekli hizmet güneş santralleri için ideal.
Vurgular
- 1800V DC'ye kadar ultra yüksek gerilimli Tip 2 PV koruma
- 1500V DC sistemleri için kritik güvenlik
- 40kA Imax (8/20 μs) ile 20kA anma In değerini karşılar
- EN/IEC 61643-11 ile tam uyumlu
Ürün Bilgileri
- Tip: Tip 2 PV DC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 1800V DC
- Anma deşarj akımı (In): 20kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 5.5kV
- Standart uyumluluğu: EN/IEC 61643-11
- 1500V DC sistemleri için ultra yüksek gerilimli Tip 2 PV koruma
- Büyük ölçekli şebeke ölçeğinde güneş santralleri için idealdir
Uygulama:
Ürün, sağlam şebeke uyarlanabilirliği ile kanıtlanmış güvenlik ve güvenilirlik sağlar. Fotovoltaik ve enerji depolama sistemleri de dahil olmak üzere yenilenebilir enerji uygulamaları için ideal bir şekilde uygundur. Dönüştürücüler, inverterler ve kombinatör kutularını kapsayan LPZ1'den LPZ3 bölgelerine kadar DC dağıtım sistemlerine kurulum için tasarlanmış, hassas elektrik ekipmanlarını doğrudan yıldırım darbelerinden ve indükte geçici aşırı gerilimlerden kaynaklanan hasarlara karşı etkili bir şekilde korur.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
D |
|
3 |
Nominal çalışma voltajı Un |
750: DC 750 V; 1000: DC 1000 V; 1500: DC 1500 V; 2000: DC 2000 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; |
|
5 |
Koruma modu |
2P: 2P; 3P: 3P |
Örnek:VPD750-40/2P → Un: DC 750 V; Imax: 40 kA; Koruma modu: 2P.
Teknik parametreler:
|
Model |
VPD1500-40/3P |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
|
Koruma modu |
V+-V- & V+-PE & V--PE |
|
Nominal çalışma voltajı Un |
DC 1500 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 1800 V |
|
Impuls akımı Iimp (10/350 μs) |
/ |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 5.5 kV |
|
Nominal kısa devre akımı Iscpv |
1000 A |
|
Yanıt süresi |
≤ 25 ns |
|
Maks. yedek sigorta |
125 A gL/gG |
|
Kesim alanı |
6 ~ 25 mm2 |
|
Uzunluk terminallerini soyma |
3 N·m |
|
Sıklama torku |
Yeşil / Kırmızı |
|
Normal / Hata Göstergesi |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması |
|
Uzaktan sinyalleme modu |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzaktan sinyal temas performansı |
Maksimum. 1.5 mm2 |
|
Uzak kesit alanı |
35 mm DIN rayı |
|
Kurulum yöntemi |
UL94-V0 |
|
Konut malzemesi |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
104.7 mm × 54 mm × 65 mm (tolerans ± 1 mm) |
|
Çalışma sıcaklığı |
-40 °C ~ +80 °C |
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 4000 m |
|
Ürün sertifikası |
TUV |
|
Çevre koruma özellikleri |
RoHS |
Seçim rehberi:
|
Parametre Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
DC 1500 V |
DC 1800 V |
5.5 kV |
20 kA |
40 kA |
V+-V- & V+-PE & V--PE |

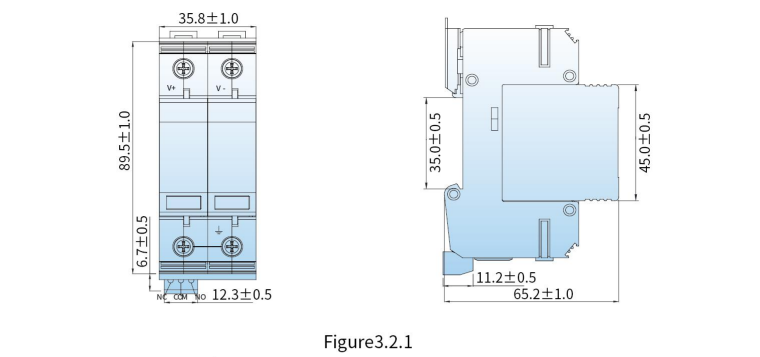

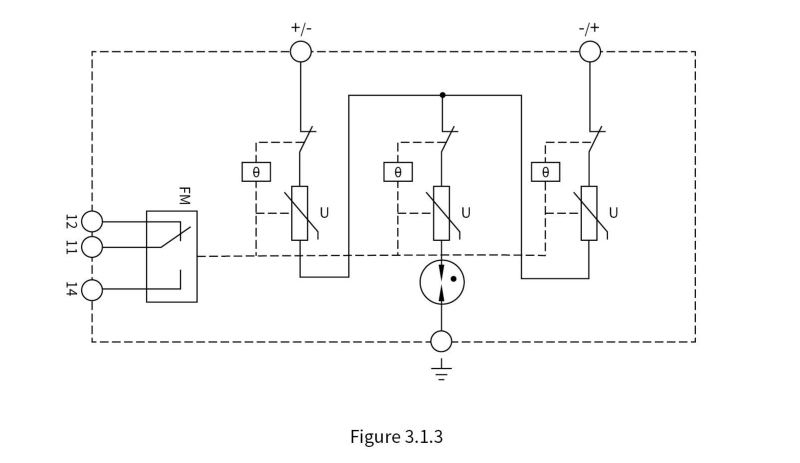

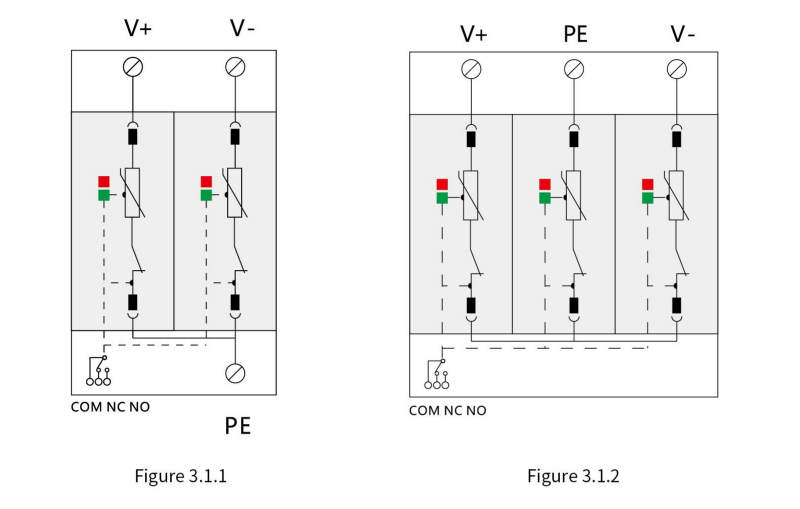

Figure3.1.2 |

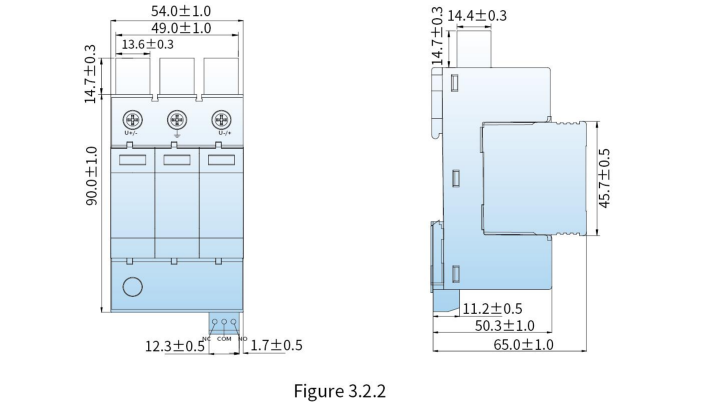

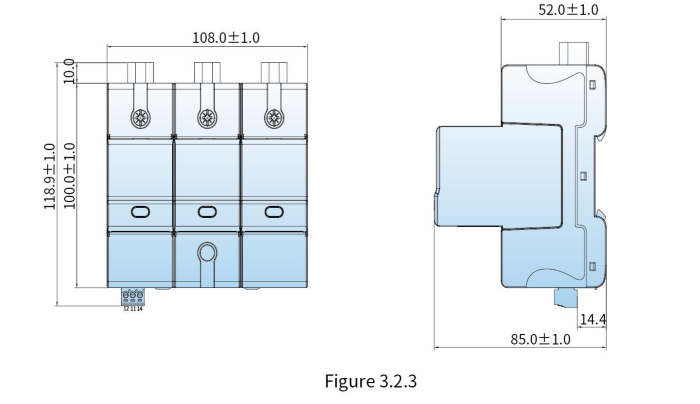

Figure3.2.3 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPD1500-40 Serisi nedir?
A: Gelecek nesil güneş altyapısı için üretilmiş ultra yüksek gerilimli Tip 2 PV aşırı gerilim koruma cihazıdır; DC sistemleri endüktif geçici aşırı gerilimlere karşı korur.
Q: VPD1500-40 Serisinin çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimini (Uc) destekler: 1800V DC.
Q: VPD1500-40 Serisinin deşarj akımı dereceleri nelerdir?
A: 20kA anma deşarj akımını (In) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir; gerilim koruma seviyesi (Up) ≤ 5.5kV'dir.
Q: VPD1500-40 Serisi hangi uygulamalar için tasarlanmıştır?
A: 1500V DC sistemler için kritik güvenlik sağlar ve büyük ölçekli şebeke ölçeğinde güneş santralleri için idealdir.
Q: VPD1500-40 Serisi hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
