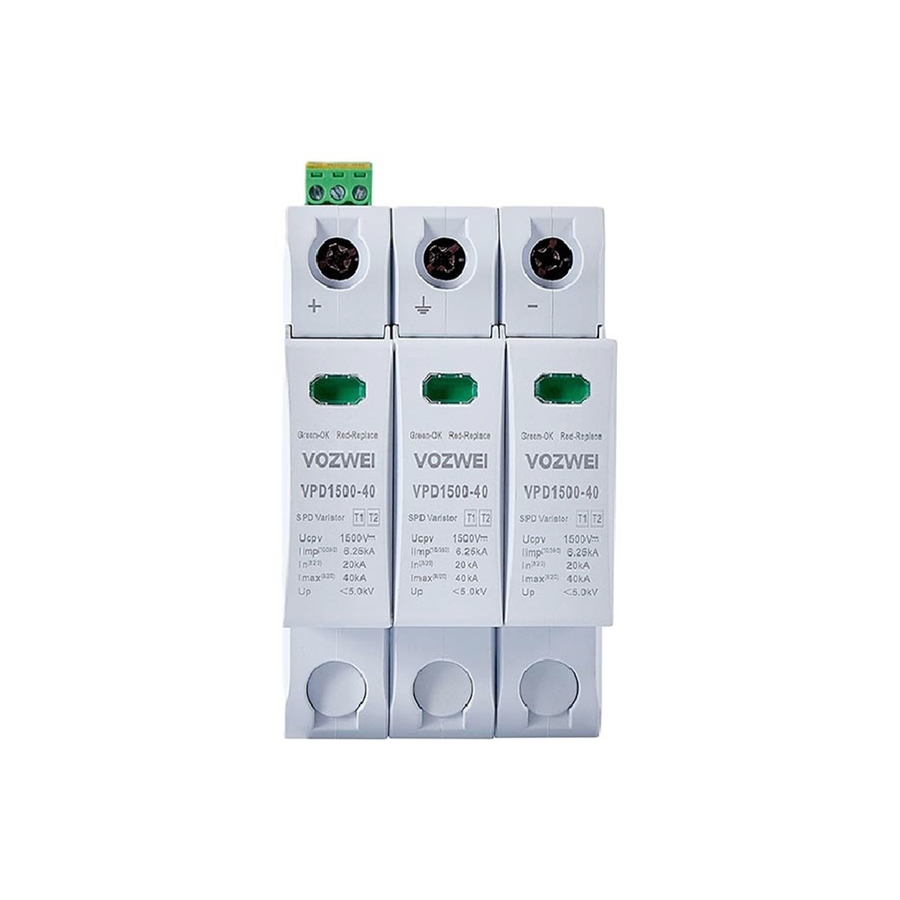

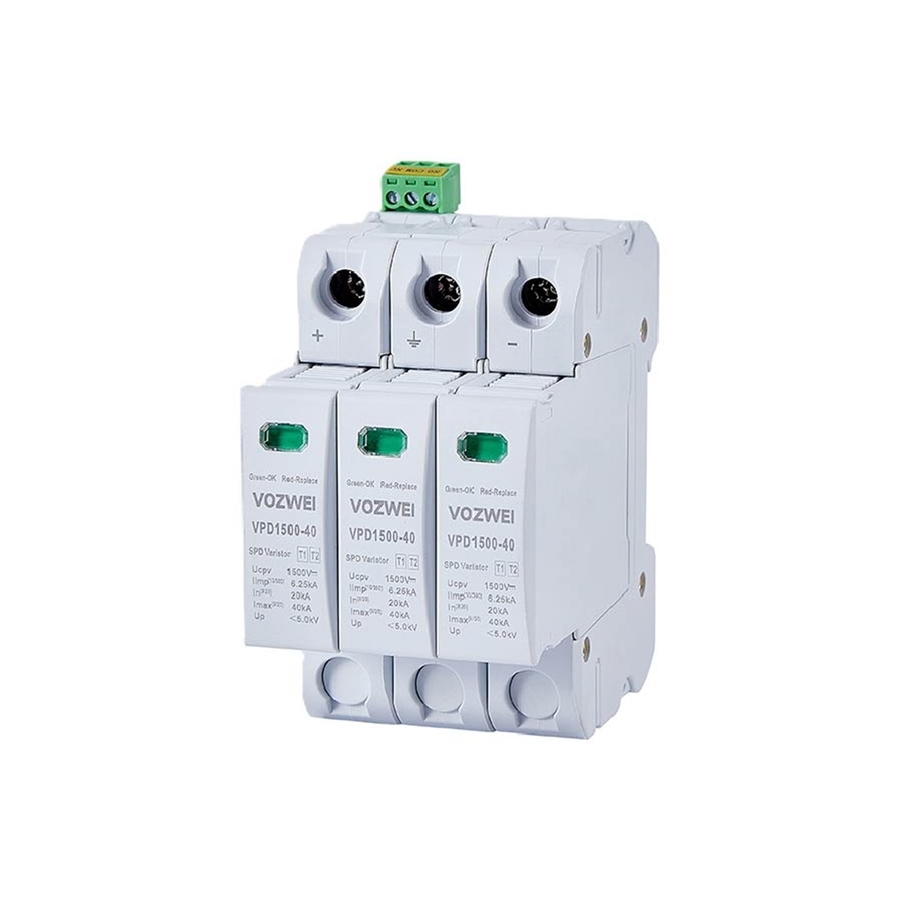

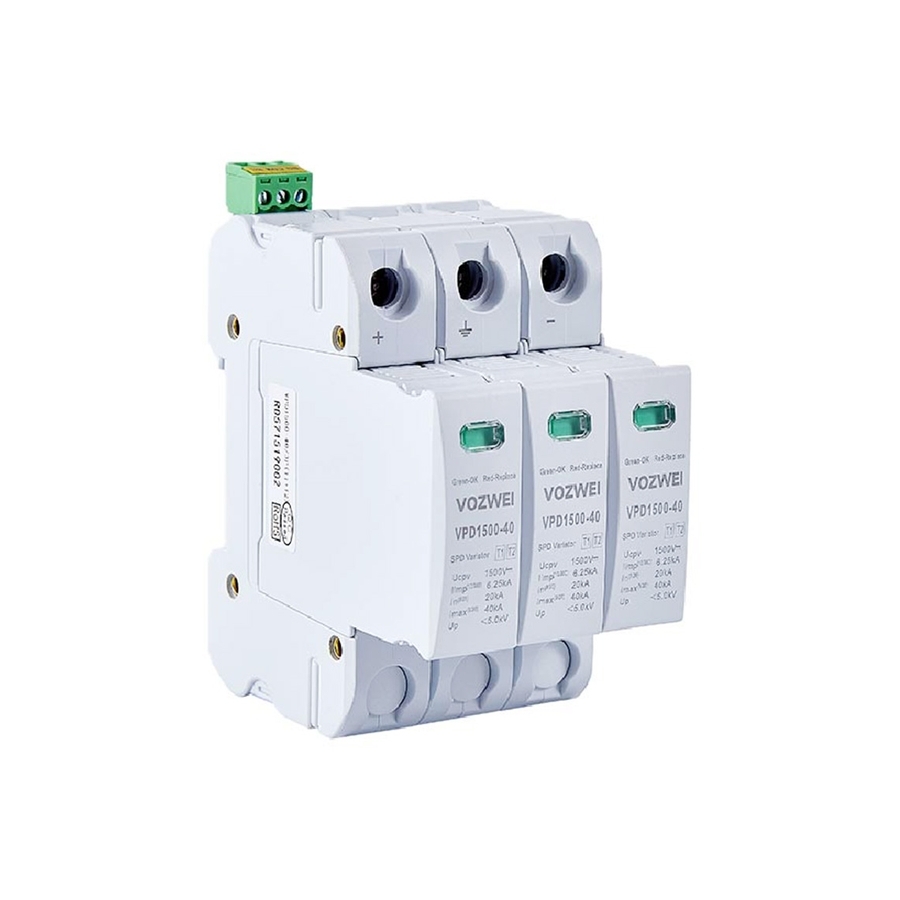

VPD1500-40 (T1+T2) Serisi Tip 1+2 PV Aşırı Gerilim Koruma Cihazı (SPD)
VPD1500-40, yüksek voltajlı güneş altyapıları için uzmanlaşmış Tip 1+2 PV SPD'dir. 1500V DC bir Uc ile, 6,25 kA (10/350 μs) ve 40 kA (8/20 μs) bir Imax'i yönetir. ≤ 5.0 kV'a kadar sahip, tamamen EN / IEC 61643-11 uyumludur. 1500V DC sistemlerini hem doğrudan yıldırım darbelerine hem de indükte edilen dalgalara karşı korumak için tasarlanmıştır.
Vurgular
- 1500V DC sistemleri için birleşik Tip 1+2 PV koruma
- 6.25kA (10/350 μs) yıldırım darbe akımı Iimp
- 40kA (8/20 μs) maksimum deşarj kapasitesi Imax
- Düşük gerilim koruma seviyesi Up ≤ 5.0kV
Ürün Bilgileri
- Tip: Tip 1+2 (T1+T2) PV DC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 1500V DC
- Yıldırım darbe akımı (Iimp): 6.25kA (10/350 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 5.0kV
- Standart uyumluluğu: EN/IEC 61643-11
- Yüksek gerilimli güneş altyapıları için özel Tip 1+2 koruma
- 1500V DC sistemlerini doğrudan yıldırım darbelerine ve endüktif aşırı gerilimlere karşı korur
Uygulama:
Ürün yüksek güvenlik, güvenilirlik ve olağanüstü şebeke uyumluluğunu gösterir. Fotovoltaik ve enerji depolama sistemleri de dahil olmak üzere yenilenebilir enerji uygulamaları için ideal bir şekilde uygundur. LPZ0 ila LPZ1 bölgelerindeki DC güç dağıtım sistemlerine, dönüştürücülere, inverterlere ve kombinatör kutularına kurulum için tasarlanmış olan, hassas elektrikli ekipmanlar için doğrudan yıldırım darbelerinden veya indükte geçici aşırı gerilimlerden kaynaklanan hasarlara karşı güvenilir bir koruma sağlar.
Nomenklatür:
VP □ □–□/□ □
1 2 3 4 5 6
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
D |
|
3 |
Nominal çalışma voltajı Un |
1000: DC 1000 V; 1500: DC 1500 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; |
|
5 |
Koruma modu |
3P: 3P |
|
6 |
Test türü |
T1+T2 |
Örnek:VPD1000-40/3P(T1+T2) → Un: DC 1000 V; Imax: 40 kA; Koruma modu: 3P; Test türü: T1+T2.
Teknik parametreler:
|
Model |
VPD1500-40/3P (T1+T2) |
|
EN/IEC 61643-11'e göre SPD |
Type 1+2 |
|
Koruma modu |
V+ & V--/PE |
|
Nominal çalışma voltajı Un |
DC 1250 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 1500 V |
|
Impuls akımı Iimp (10/350 μs) |
6.25 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 5.0 kV |
|
Nominal kısa devre akımı Iscpv |
1000 A |
|
sızıntı akımı |
≤ 20 μA |
|
Yanıt süresi |
≤ 25 ns |
|
Maks. yedek sigorta |
125 A gL/gG |
|
Kesim alanı |
6 ~ 25 mm2 |
|
Uzunluk terminallerini soyma |
3 N·m |
|
Sıklama torku |
Yeşil / Kırmızı |
|
Normal / Hata Göstergesi |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
|
Uzaktan sinyalleme modu |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzaktan sinyal temas performansı |
Maksimum. 1.5 mm2 |
|
Uzak kesit alanı |
35 mm DIN rayı |
|
Kurulum yöntemi |
UL94-V0 |
|
Konut malzemesi |
IP20 |
|
Çalışma sıcaklığı |
-40 °C ~ +80 °C |
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 4000 m |
|
Çerçeve boyutları (terminal olmadan) |
90 mm × 50 mm × 80.5 mm (tolerans ± 1 mm) |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
DC 1250 V |
DC 1500 V |
5.0 kV |
20 kA |
40 kA |
V+ & V--/PE |

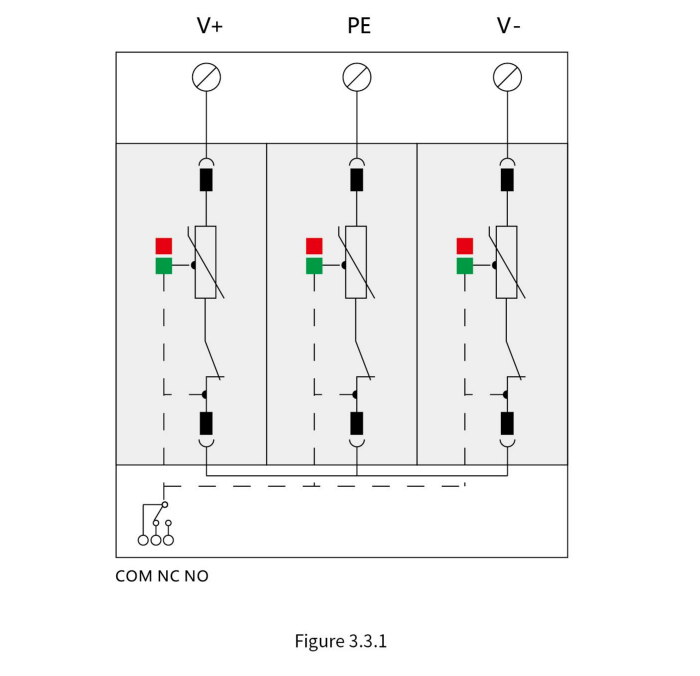

Figure 3.3.1 |

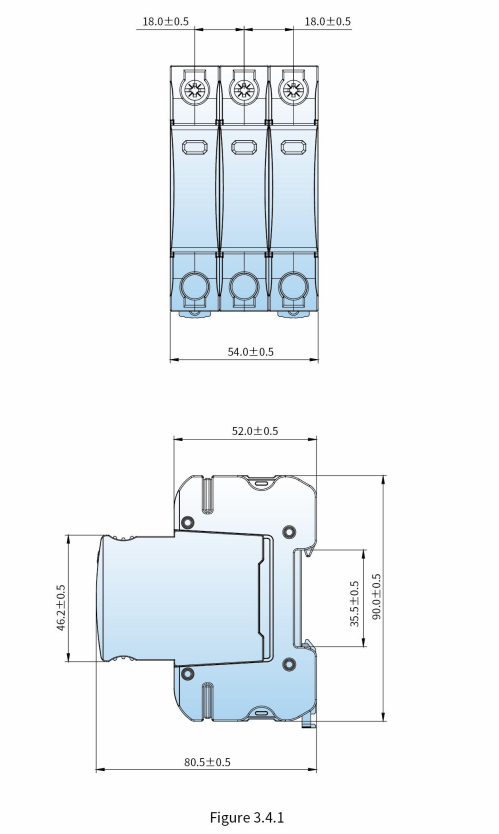

Figure 3.4.1 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPD1500-40 (T1+T2) Serisi nedir?
A: Yüksek gerilimli güneş altyapıları için özel Tip 1+2 PV aşırı gerilim koruma cihazıdır; doğrudan yıldırım darbelerine ve endüktif geçici aşırı gerilimlere karşı çift katmanlı koruma sağlar.
Q: VPD1500-40 (T1+T2) Serisinin çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimi (Uc) 1500V DC'dir.
Q: VPD1500-40 (T1+T2) Serisinin deşarj akımı dereceleri nelerdir?
A: 6.25kA (10/350 μs) yıldırım darbe akımını (Iimp) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) yönetir; gerilim koruma seviyesi (Up) ≤ 5.0kV'dir.
Q: VPD1500-40 (T1+T2) Serisi nereye kurulmak üzere tasarlanmıştır?
A: LPZ0 ila LPZ1 bölgelerinde DC güç dağıtım sistemlerine, konvertörlere, invertörlere ve kombiner kutularına kurulum için tasarlanmıştır.
Q: VPD1500-40 (T1+T2) Serisi hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
