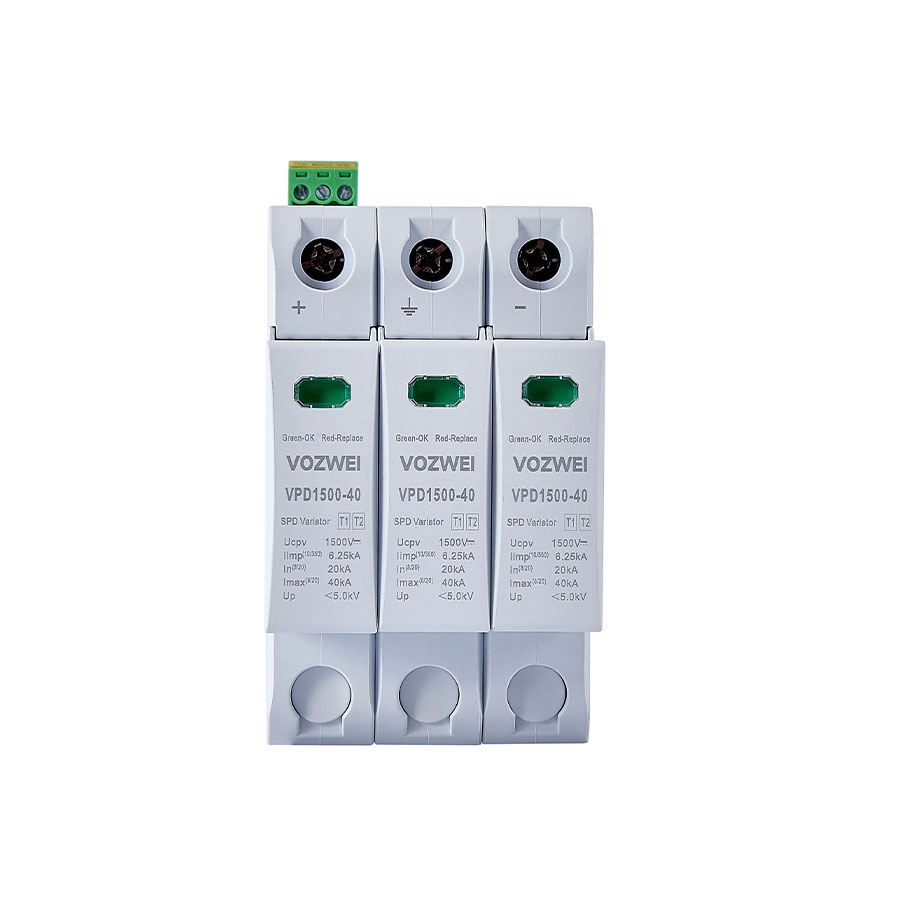

VPD1500, DC1500V Aşırı Gerilim Koruma Cihazı (SPD)
- Yüksek gerilimli DC sistemler için Tip 1+Tip 2 birleşik koruma
- 1500V’a kadar DC gerilimde 6.25kA darbe akımı ve 40kA maksimum deşarj kapasitesi
- 25ns’nin altında hızlı tepki süresi ve düşük kaçak akım
- Kolay bakım ve değişim için takılabilir modüler tasarım
- Merkezî izleme için uzaktan sinyal çıkışı
- Fotovoltaik enerji sistemleri, enerji depolama üniteleri ve DC dağıtım ağları için tasarlanmıştır
Teknik parametreler
| Ürün No. | VPD1500-40/3P(T1+T2) |
| EN 50539-11/IEC 61643-31’e göre SPD | Tip 1+Tip 2 (T1+T2) |
| Koruma modu | +/-, +/PE, -/PE |
| Anma çalışma gerilimi Un | DC1250V |
| Maksimum sürekli çalışma gerilimi Ucpv | DC1500V |
| Darbe akımı Iimp (10/350μs) | 6.25kA |
| Anma deşarj akımı In (8/20μs) | 20kA |
| Maksimum deşarj akımı Imax (8/20μs) | 40kA |
| Gerilim koruma seviyesi Up | ≤5.0kV |
| Anma kısa devre akımı Iscpv | 1000A |
| Tepki süresi | ≤25ns |
| Maksimum yedek sigorta | 250A gL/gG |
| Kablo kesit alanı | 6~25mm² |
| Kaçak akım | ≤20μA |
| Sıkma torku | 3N·m |
| Arıza göstergesi | Yıldırım koruma modülünde, arıza durumunda kırmızıya dönen bir gösterge penceresi bulunur |

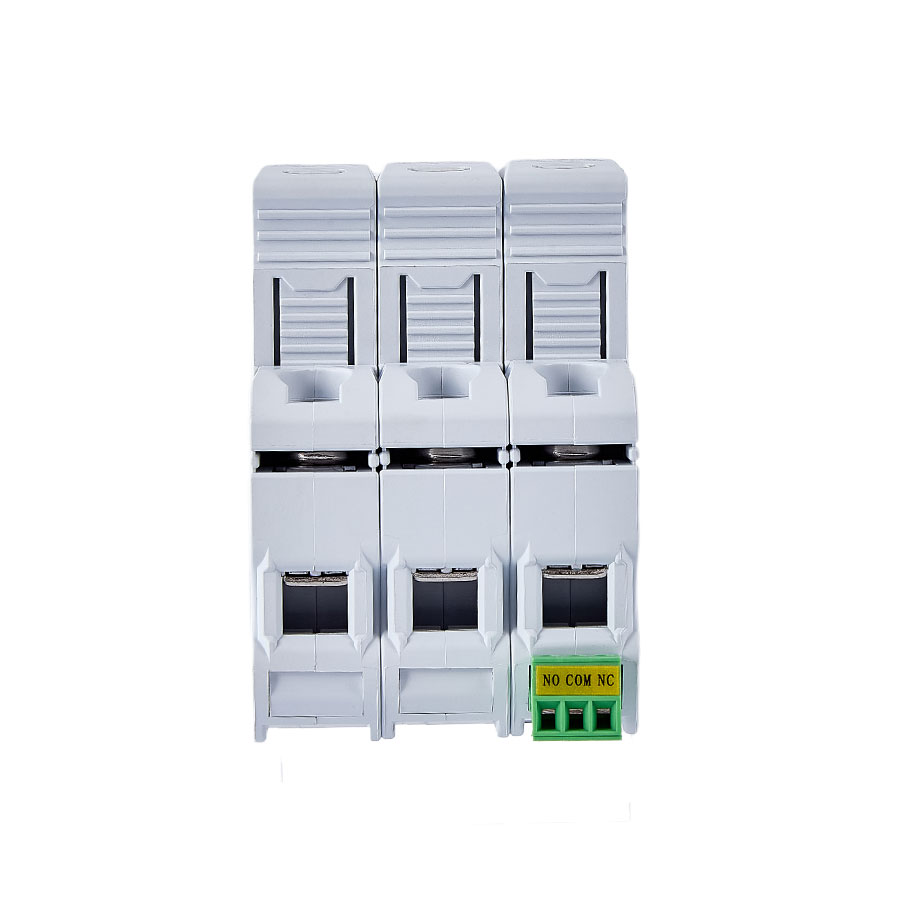

| Uzaktan sinyal modu | RSC: Uzaktan sinyal kontağı, NC-COM-NO kontağı |
| Uzaktan sinyal kontağı performansı | AC: 250V/0.5A; DC: 250V/0.1A, 125V/0.2A, 75V/0.5A |
| Uzaktan bağlantı kesit alanı | Maks. 1.5mm² |
| Montaj yöntemi | 35mm DIN rail |
| Gövde malzemesi | UL94-V0 |
| Koruma sınıfı | IP20 |
| Dış boyutlar (terminal hariç) | 90mm × 54mm × 80.5mm |
| Çalışma sıcaklığı | -40℃~+70℃ |
| Bağıl nem | ≤95%(25℃) |
| Çalışma yüksekliği | ≤2000m |
İpuçları: Daha fazla bilgi için lütfen aşağıdaki belgelerde yer alan kullanım kılavuzuna veya özellik sayfasına başvurun.
