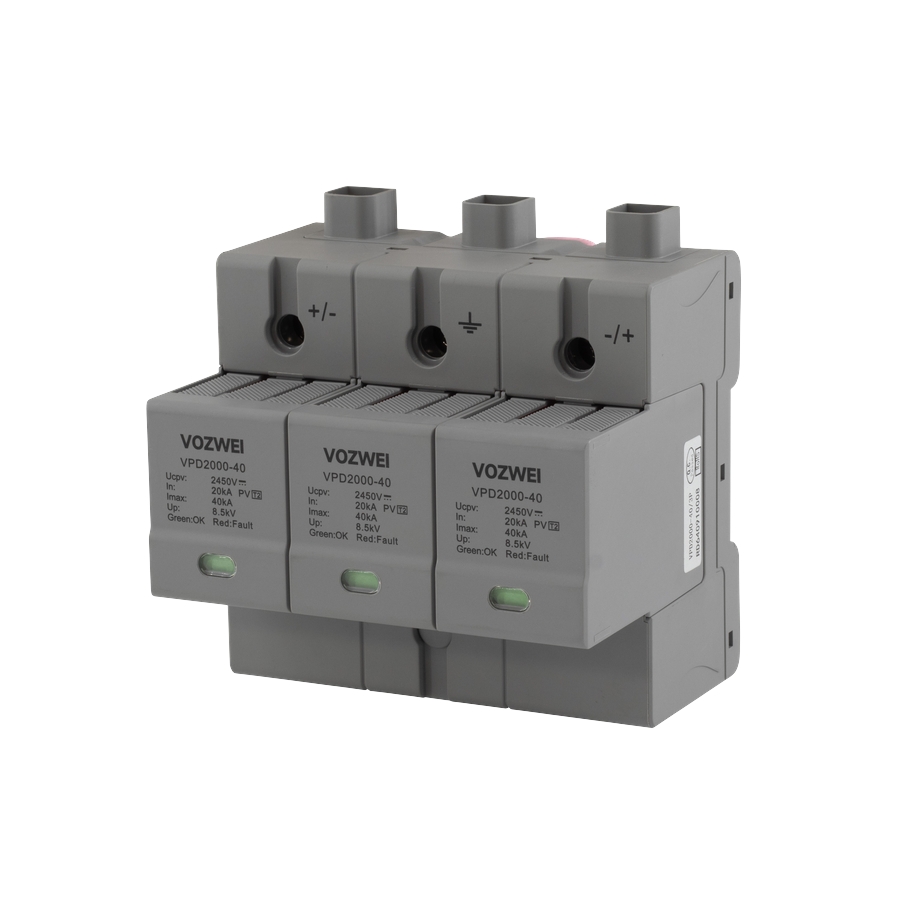

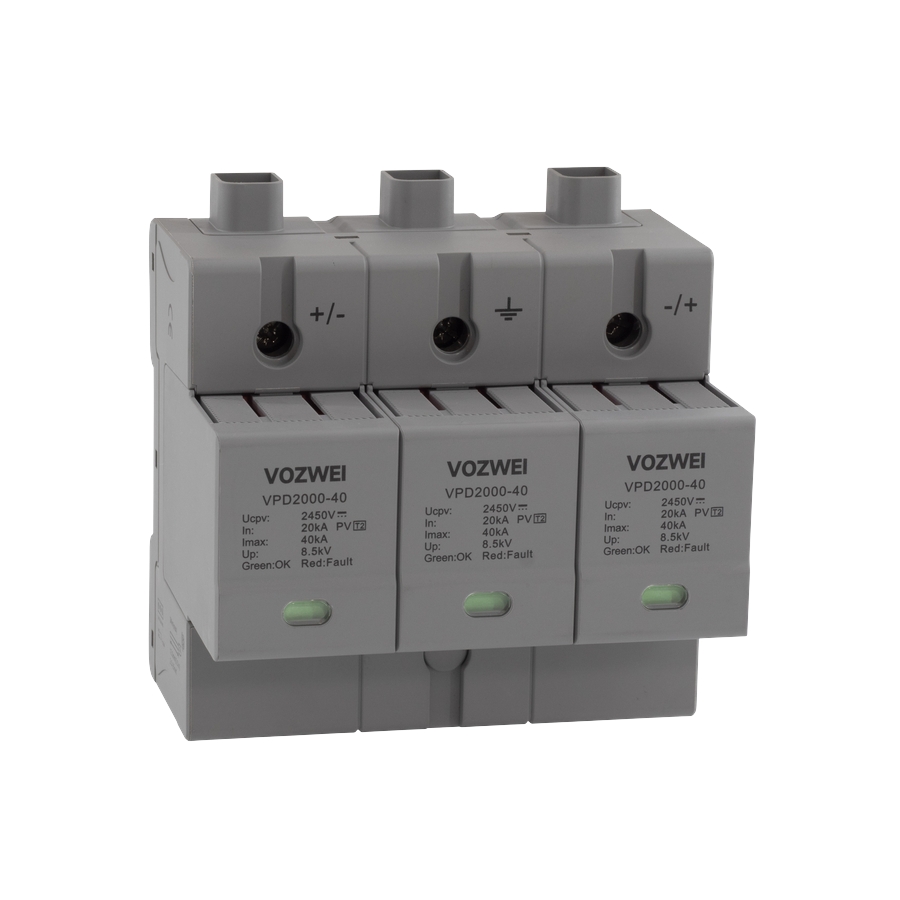

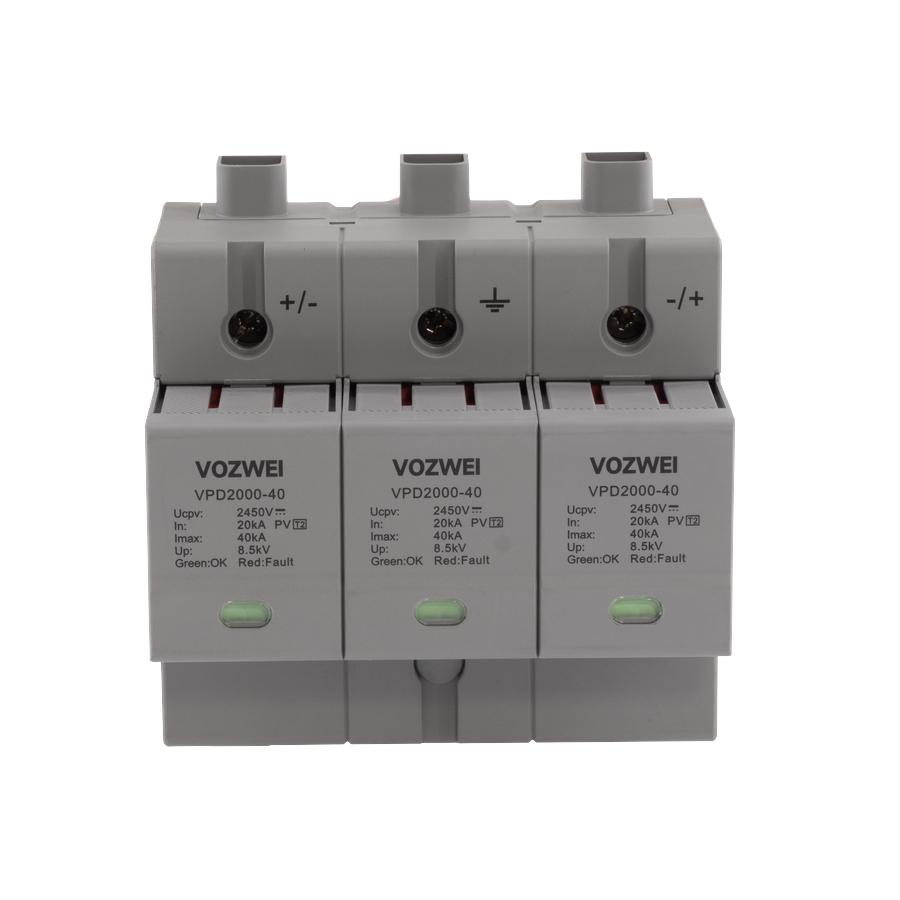

VPD2000-40 Serisi Tip 2 PV Aşırı Gerilim Koruma Cihazı (SPD)
VPD2000-40, aşırı voltajlı DC uygulamaları için tasarlanmış uzman Tip 2 PV SPD'dir. 2450V DC'deki endüstri lideri bir Uc'yi destekleyen, 20 kA'daki bir In ve 40 kA'daki bir Imax'i (8/20 μs) ele alır. ≤ 8.5 kV'a kadar sahip, tamamen EN / IEC 61643-11 uyumludur. Geleceğe hazır, yüksek voltajlı güneş dizileri ve uzman endüstriyel DC güç dağıtım sistemleri için ideal.
Vurgular
- Aşırı gerilimli uygulamalar için sektör lideri 2450V DC desteği
- 40kA Imax (8/20 μs) ile 20kA anma In değerini karşılar
- Gerilim koruma seviyesi Up ≤ 8.5kV
- EN/IEC 61643-11 ile tam uyumlu
Ürün Bilgileri
- Tip: Tip 2 PV DC aşırı gerilim koruma cihazı (Sınıf C)
- Maksimum sürekli çalışma gerilimi (Uc): 2450V DC
- Anma deşarj akımı (In): 20kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 8.5kV
- Standart uyumluluğu: EN/IEC 61643-11
- Aşırı gerilimli DC uygulamaları için sektör lideri 2450V DC desteği
- Geleceğe hazır yüksek gerilimli güneş dizileri ve özel endüstriyel DC dağıtım için idealdir
Uygulama:
Ürün, sağlam şebeke uyarlanabilirliği ile kanıtlanmış güvenlik ve güvenilirlik sağlar. Fotovoltaik ve enerji depolama sistemleri de dahil olmak üzere yenilenebilir enerji uygulamaları için ideal bir şekilde uygundur. Dönüştürücüler, inverterler ve kombinatör kutularını kapsayan LPZ1'den LPZ3 bölgelerine kadar DC dağıtım sistemlerine kurulum için tasarlanmış, hassas elektrik ekipmanlarını doğrudan yıldırım darbelerinden ve indükte geçici aşırı gerilimlerden kaynaklanan hasarlara karşı etkili bir şekilde korur.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
D |
|
3 |
Nominal çalışma voltajı Un |
750: DC 750 V; 1000: DC 1000 V; 1500: DC 1500 V; 2000: DC 2000 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; |
|
5 |
Koruma modu |
2P: 2P; 3P: 3P |
Örnek:VPD750-40/2P → Un: DC 750 V; Imax: 40 kA; Koruma modu: 2P.
Teknik parametreler:
|
Model |
VPD2000-40/3P |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
|
Koruma modu |
V+-V- & V+/V--PE |
|
Nominal çalışma voltajı Un |
DC 2000 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 2450 V |
|
Impuls akımı Iimp (10/350 μs) |
5.0 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 8.5 kV |
|
Nominal kısa devre akımı Iscpv |
1000 A |
|
Yanıt süresi |
V+-V- ≤ 25 ns, V+/V—PE ≤ 100 ns |
|
Maks. yedek sigorta |
125 A gL/gG |
|
Kesim alanı |
1.5 ~ 25 mm2 |
|
Uzunluk terminallerini soyma |
Kablolama terminali: 2.5 N·m, uzaktan sinyal terminali: 0.25 N·m |
|
Sıklama torku |
Green/Red |
|
Normal / Hata Göstergesi |
Alarm kuru temas (RSC: Uzaktan Sinyal Teması), 12-11-14 temas |
|
Uzaktan sinyalleme modu |
AC: 250 V/0.5 A,125 V/1 A; DC: 30 V/0.1 A |
|
Uzaktan sinyal temas performansı |
Maksimum. 1.5 mm2 |
|
Uzak kesit alanı |
35 mm DIN rayı |
|
Kurulum yöntemi |
UL94-V0 |
|
Konut malzemesi |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
100.0 mm × 108.0 mm × 85.0 mm (tolerans ± 1 mm) |
|
Çalışma sıcaklığı |
-40 °C ~ +85 °C |
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
-500m ~ 4000 m |
|
Ürün sertifikası |
TUV |
|
Çevre koruma özellikleri |
RoHS |
Seçim rehberi:
|
Parametre Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
DC 2000 V |
DC 2450 V |
8.5 kV |
20 kA |
40 kA |
V+-V- & V+/V--PE |
Figure3.1.4 |

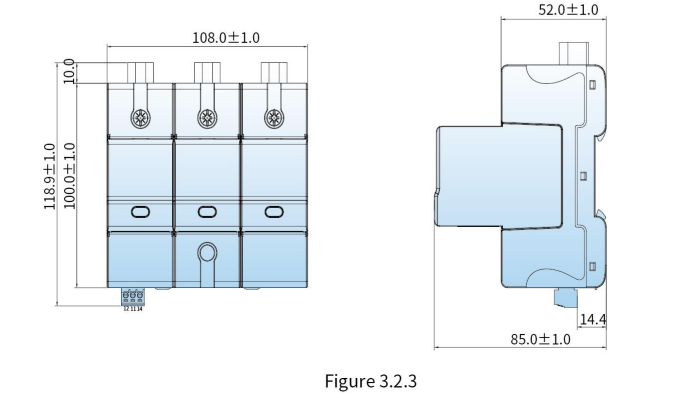

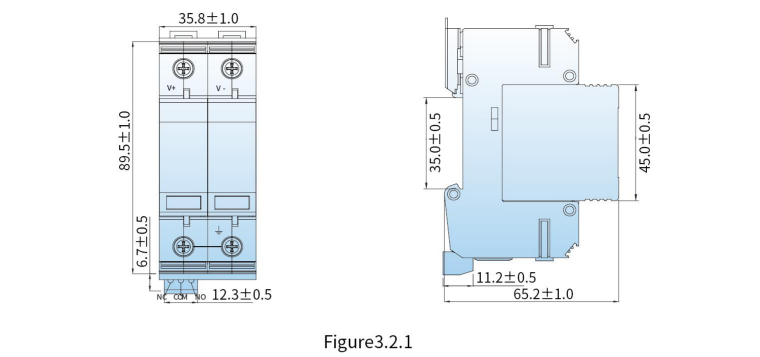

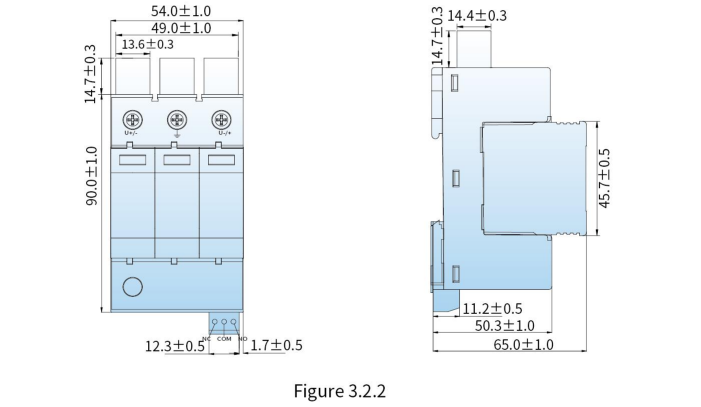

Figure 3.2.3 |

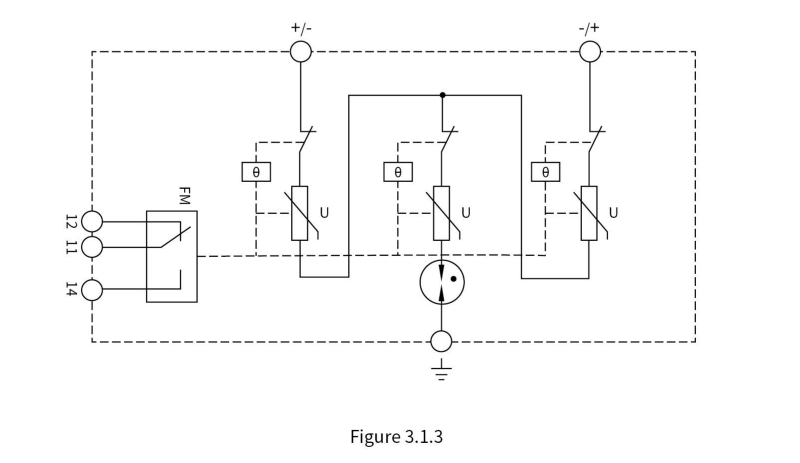

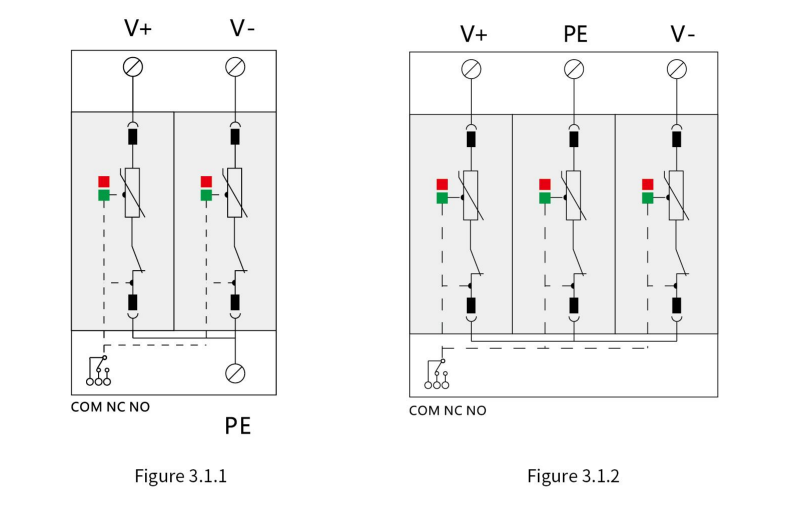

Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPD2000-40 Serisi nedir?
A: Aşırı gerilimli DC uygulamaları için tasarlanmış özel Tip 2 PV aşırı gerilim koruma cihazıdır; sistemleri endüktif geçici aşırı gerilimlere karşı korur.
Q: VPD2000-40 Serisinin çalışma gerilimi nedir?
A: Sektör lideri maksimum sürekli çalışma gerilimini (Uc) destekler: 2450V DC.
Q: VPD2000-40 Serisinin deşarj akımı dereceleri nelerdir?
A: 20kA anma deşarj akımını (In) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir; gerilim koruma seviyesi (Up) ≤ 8.5kV'dir.
Q: VPD2000-40 Serisi hangi uygulamalar için tasarlanmıştır?
A: Geleceğe hazır yüksek gerilimli güneş dizileri ve özel endüstriyel DC güç dağıtım sistemleri için idealdir.
Q: VPD2000-40 Serisi hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
