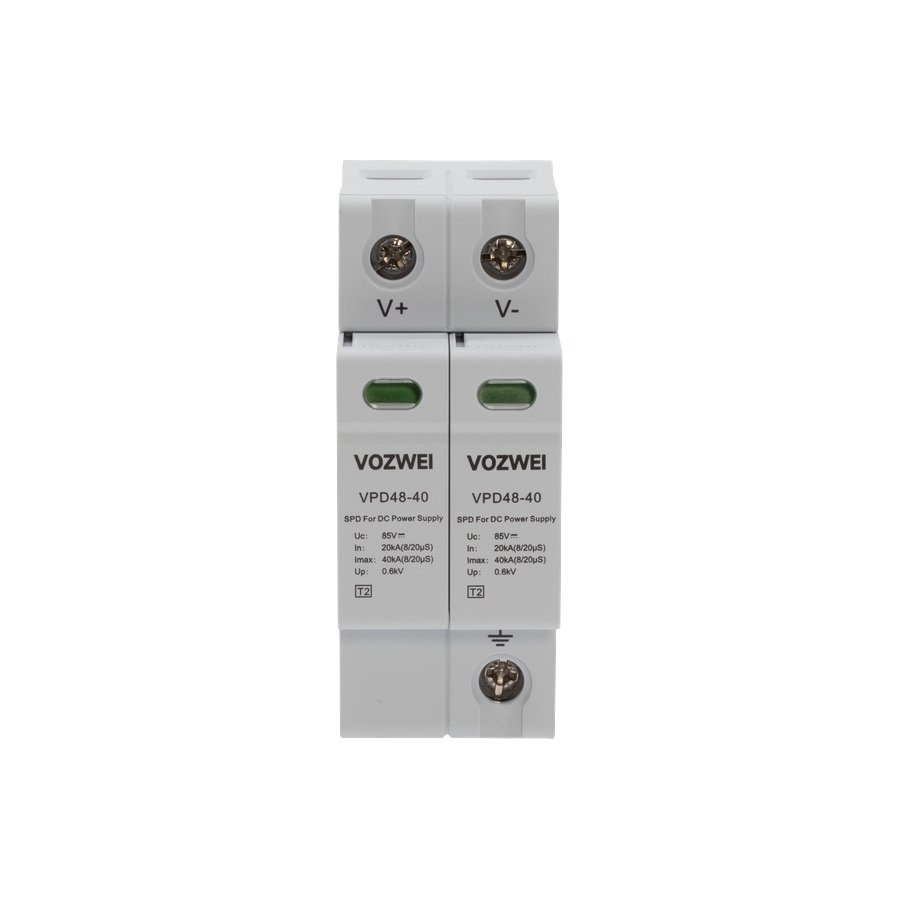

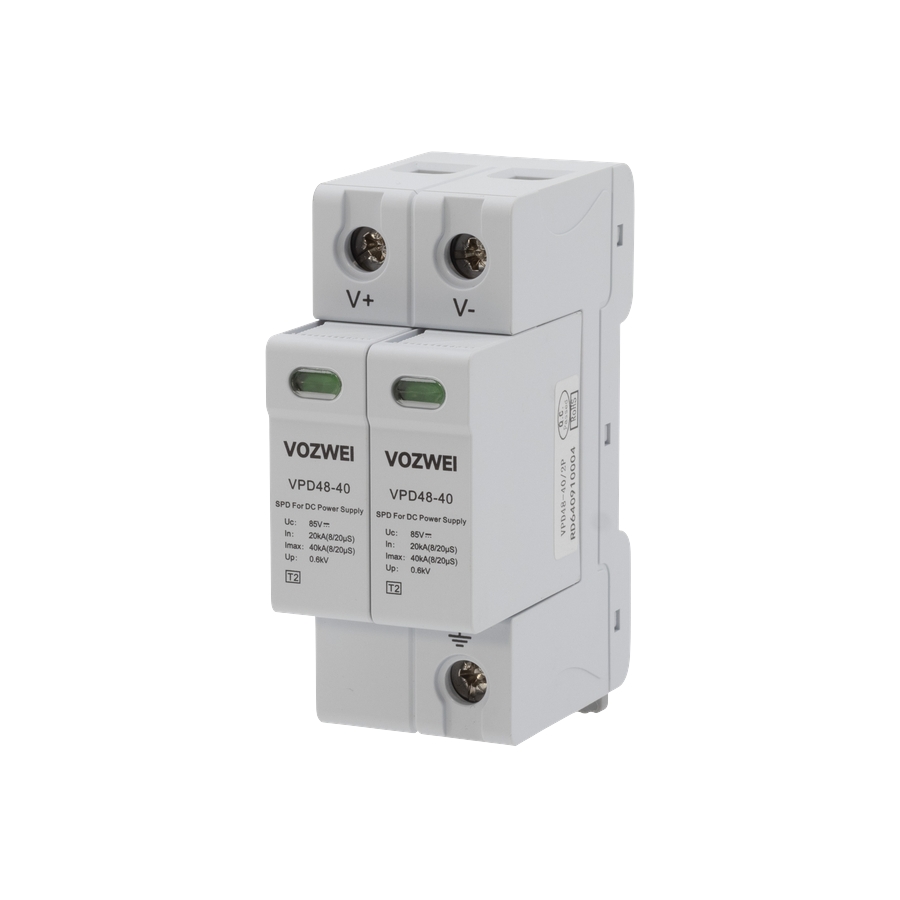

VPD48-40 Serisi Tip 2 AC Aşırı Gerilim Koruma Cihazı (SPD)
- Nominal boşaltma akımı In (8/20 μs): 20 kA
- Maksimum boşaltma akımı Imax (8/20 us): 40 kA
- Maks. sürekli çalışma voltajı Uc: DC 85 V
- Seçilebilir devre koruma modları: 1P / 2P
- Aygıt, yüksek performanslı metal oksit basınç direnci (MOV) teknolojisini kullanarak, yüksek geçici aşırı gerilim (TOV) dayanıklılığına ve mükemmel sınırlı gerilim özelliklerine sahiptir
- Basit kurulum ve kolay bakım sağlayan modüler takılabilir gevşeme karşıtı yapı
Uygulama:
Ürün güvenli ve güvenilirdir, güçlü şebeke uyarlanabilirliği ile. Çeşitli DC voltaj sistem bağlantı noktaları için hatlar arasında ve hatlar arasında ve koruyucu toprak (PE) için koruma sağlar, hassas elektrik ekipmanlarını doğrudan yıldırım darbeleri veya indukte geçici aşırı gerilimlerden kaynaklanan hasarlara karşı etkili bir şekilde korur.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
SN | Adı | Özellikler, tip kodu |
1 | Tasarım kodu | VP |
2 | Ürün Serisi | D |
3 | Nominal çalışma voltajı Un | 48: DC 48 V |
4 | Maksimum boşaltma akımı Imax | 40: 40 kA; |
5 | Koruma modu | 1P: 1P; 2P: 2P |
Örnek:VPD48-40/2P → Un: DC 48 V; Imax: 40 kA; Koruma modu: 2P.
Teknik parametreler:
Model | |
EN/IEC 61643-11'e göre SPD | Type 2 |
Koruma modu | V+-PE & V--PE |
Nominal çalışma voltajı Un | DC 48 V |
Maks. sürekli çalışma voltajı Uc | DC 85 V |
Normal boşaltma akımı In (8/20 μs) | 20 kA |
Maksimum boşaltma akımı Imax (8/20 us) | 40 kA |
Gerilim koruma seviyesi Yukarı | ≤ 0.6 kV |
sızıntı akımı | ≤ 20 μA |
Yanıt süresi | ≤ 25 ns |
Kesim alanı | 6 ~ 25 mm2 |
Sıklama torku | 3 N·m |
Normal / Hata Göstergesi | Yeşil / Kırmızı |
Uzaktan sinyalleme modu | RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
Uzaktan sinyal temas performansı | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
Uzak kesit alanı | Maksimum. 1.5 mm2 |
Kurulum yöntemi | 35 mm DIN rayı |
Konut malzemesi | UL94-V0 |
Koruma sınıfı | IP20 |
Seçim rehberi:
Model | Un | Uc | Up | In | Imax | Koruma modu | Çalışma prensipi | Boyut |

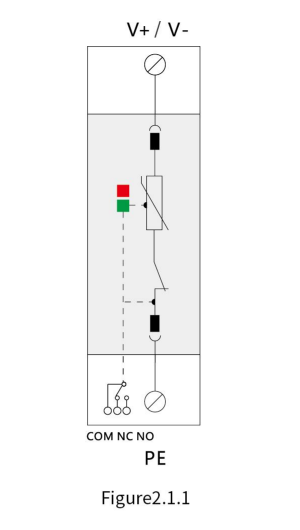

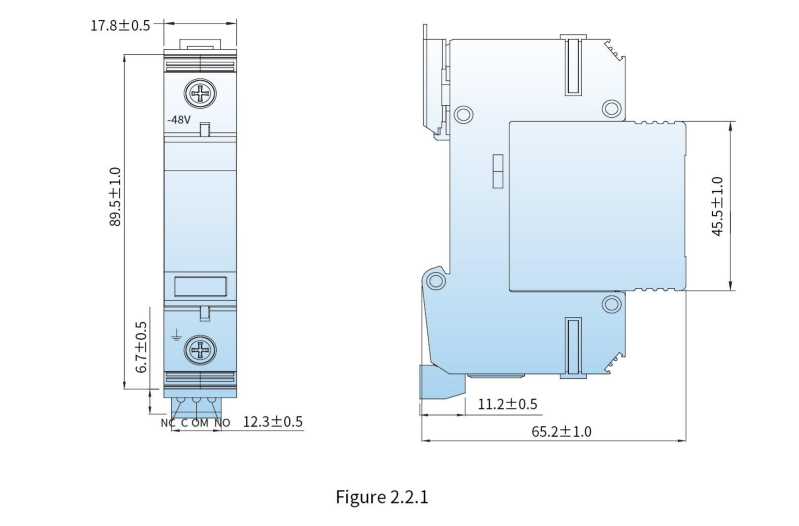

VPD48-40/1P | DC 48 V | DC 85 V | 0.6 kV | 20 kA | 40 kA | V+/V--PE | Figure 2.1.1 | Figure 2.2.1 |

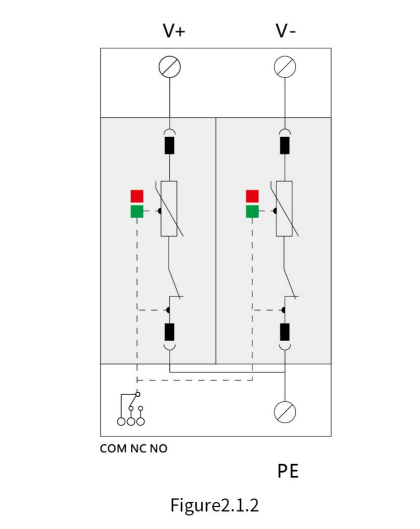

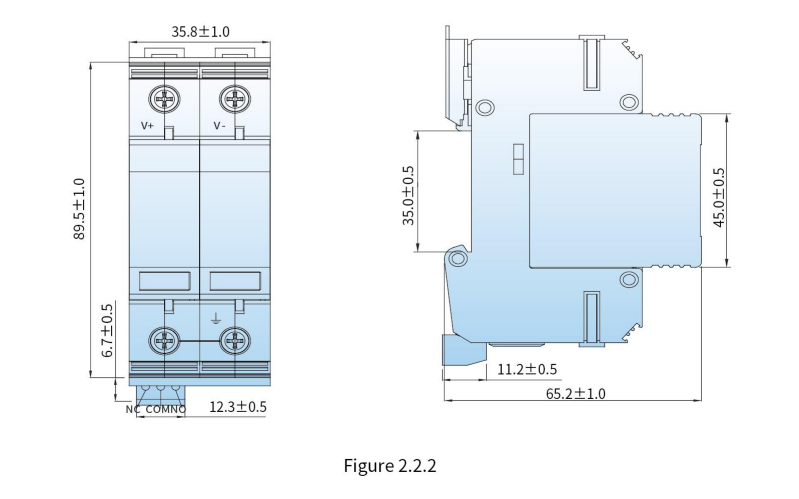

VPD48-40/2P | DC 48 V | DC 85 V | 0.6 kV | 20 kA | 40 kA | V+-PE & V--PE | Figure 2.1.2 | Figure 2.2.2 |
Çalışma prensipi:
