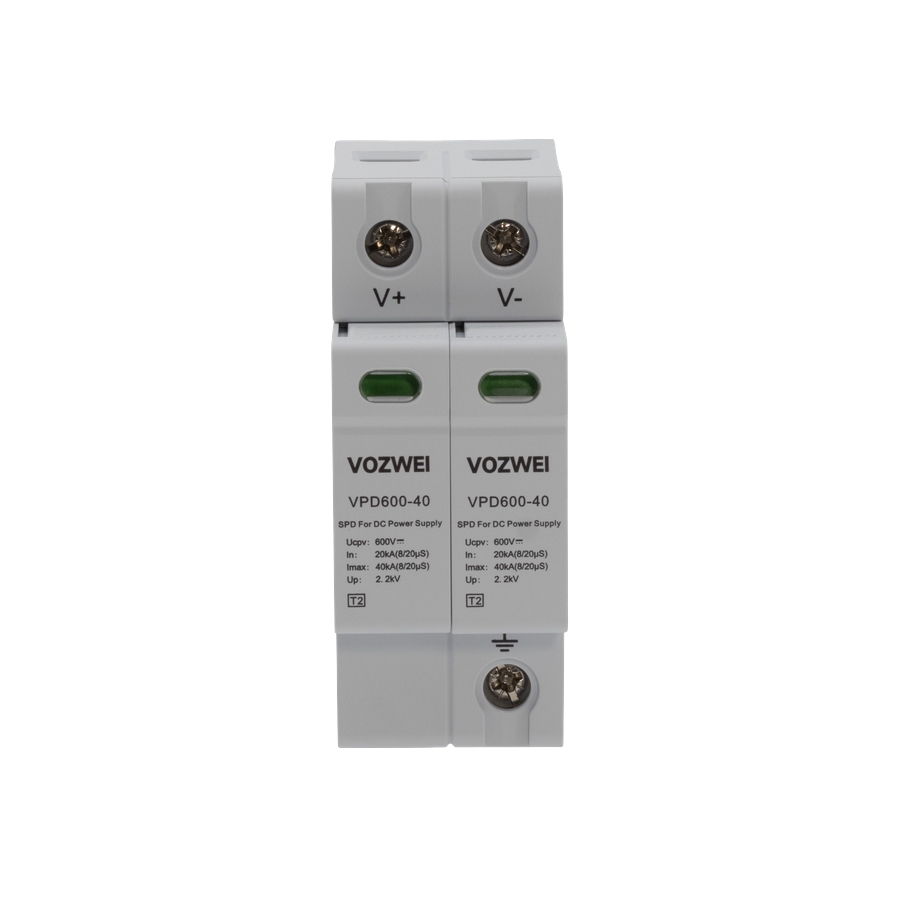

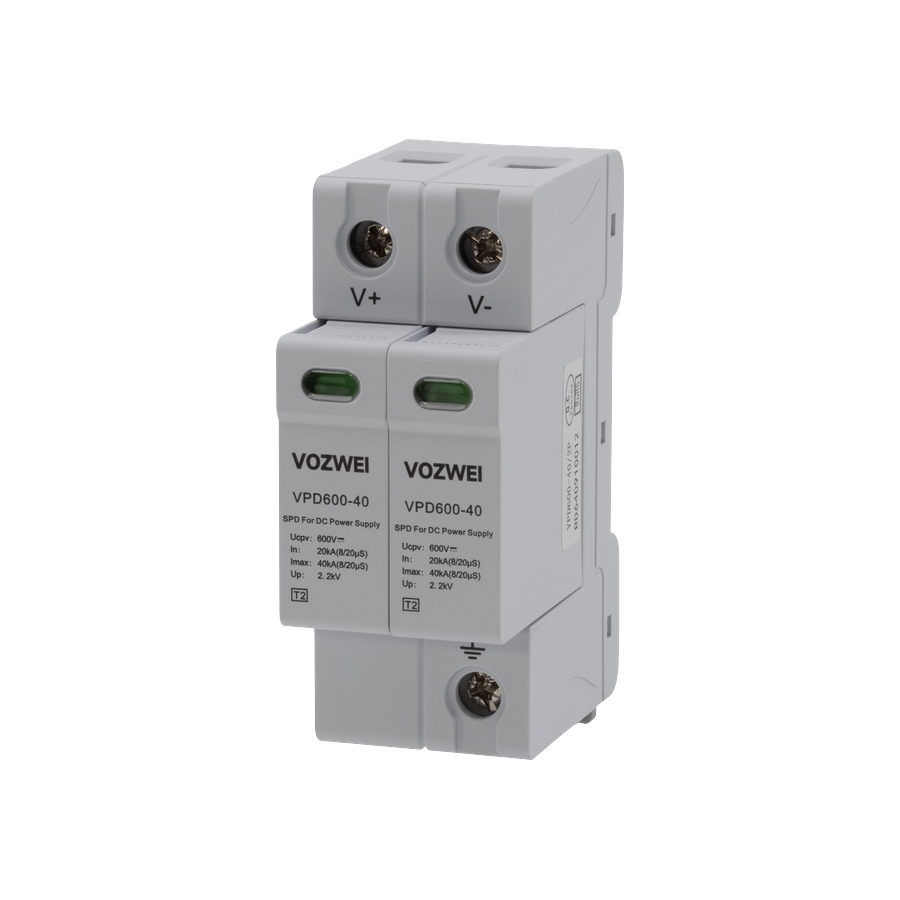

VPD600-40 Serisi Tip 2 DC Aşırı Gerilim Koruma Cihazı (SPD)
VPD600-40, orta ve yüksek voltajlı DC sistemleri için yüksek performanslı Tip 2 DC SPD'dir. Uc'yi 830V DC'ye kadar destekleyen, 20 kA ve 40 kA (8/20 μs) Imax'i ele alır. Up ≤ 2.8 kV ile hassas devreler için güvenilir bir güvenlik sağlar. Tamamen EN / IEC 61643-11 uyumlu, güneş PV ipleri, EV şarj ve endüstriyel DC güç koruması için idealdir.
Vurgular
- 830V DC'ye kadar yüksek performanslı Tip 2 DC koruma
- Düşük gerilim koruma seviyesi Up ≤ 2.8kV
- 40kA Imax (8/20 μs) ile 20kA anma In değerini karşılar
- Termal ayırma ve uzaktan sinyalizasyonlu takılabilir modüler tasarım
Ürün Bilgileri
- Tip: Tip 2 DC aşırı gerilim koruma cihazı
- Anma çalışma gerilimi (Un): DC 600V
- Maksimum sürekli çalışma gerilimi (Uc): DC 830V
- Anma deşarj akımı (In): 20kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 2.8kV
- Standart uyumluluğu: EN/IEC 61643-11
- Orta-yüksek gerilimli DC sistemler için yüksek performanslı Tip 2 koruma
- Güneş PV stringleri, EV şarj ve endüstriyel DC güç koruması için idealdir
- Termal ayırma, arıza göstergesi ve uzaktan sinyalizasyonlu modüler çıkarılabilir tasarım
Uygulama:
Ürün, sağlam şebeke uyarlanabilirliği ile kanıtlanmış güvenlik ve güvenilirlik sağlar. Fotovoltaik ve enerji depolama sistemleri de dahil olmak üzere yenilenebilir enerji uygulamaları için ideal bir şekilde uygundur. Dönüştürücüler, inverterler ve kombinatör kutularını kapsayan LPZ1'den LPZ3 bölgelerine kadar DC dağıtım sistemlerine kurulum için tasarlanmış, hassas elektrik ekipmanlarını dolaylı yıldırım etkilerinden ve indükte geçici aşırı gerilimlerden zarara karşı etkili bir şekilde korur.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
D |
|
3 |
Nominal çalışma voltajı Un |
600: DC 600 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; |
|
5 |
Koruma modu |
2P: 2P; 3P: 3P |
Örnek: VPD600-40/2P → Un: DC 600 V; Imax: 40 kA; Koruma modu: 2P.
Teknik parametreler:
|
Model |
VPD600-40/2P |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
|
Koruma modu |
V+-PE & V--PE |
|
Nominal çalışma voltajı Un |
DC 600 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 750 V |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 2.2 kV |
|
sızıntı akımı |
≤ 25 ns |
|
Maks. yedek sigorta |
125 A gL/gG |
|
Kesim alanı |
6 ~ 25 mm2 |
|
Sıklama torku |
3 N·m |
|
Normal / Hata Göstergesi |
Yeşil / Kırmızı |
|
Uzaktan sinyalleme modu |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması |
|
Uzaktan sinyal temas performansı |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzak kesit alanı |
Maksimum. 1.5 mm2 |
|
Kurulum yöntemi |
35 mm DIN rayı |
|
Konut malzemesi |
UL94-V0 |
|
Çerçeve boyutları (terminal olmadan) |
89.5 mm × 35.8 mm × 65.2 mm (tolerans ± 1 mm) |
|
Çevre koruma özellikleri |
RoHS |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
VPD600-40/2P |
DC 600 V |
DC 750 V |
2.2 kV |
20 kA |
40 kA |
V+-PE & V--PE |

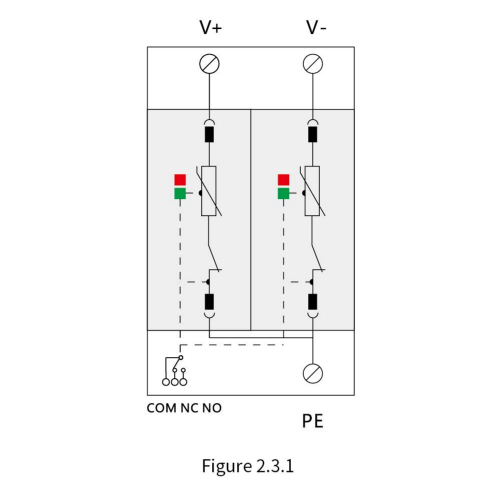

Figure 2.3.1 |

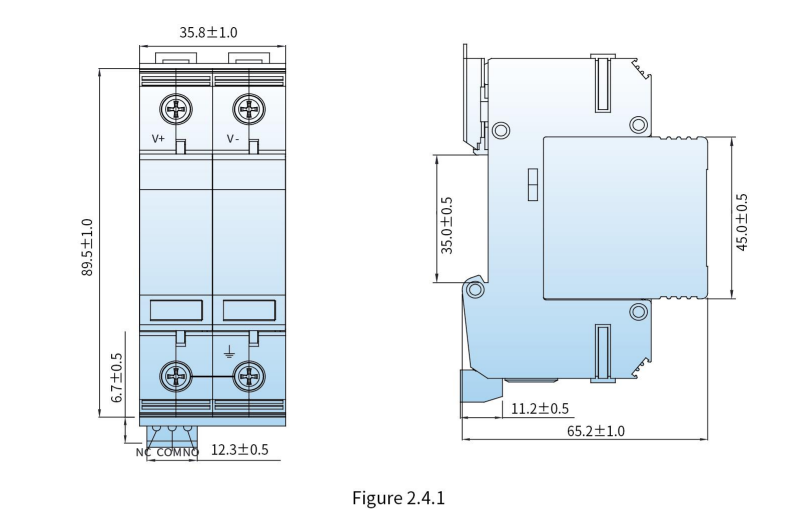

Figure 2.4.1 |
|
VPD600-40/3P |
DC 600 V |
DC 830 V |
2.8 kV |
20 kA |
40 kA |
V+ & V--PE |

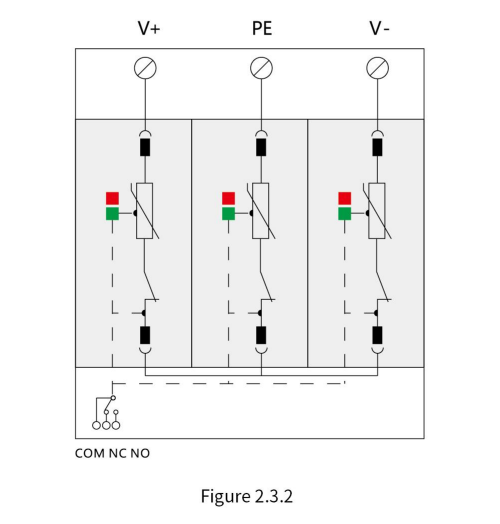

Figure 2.3.2 |

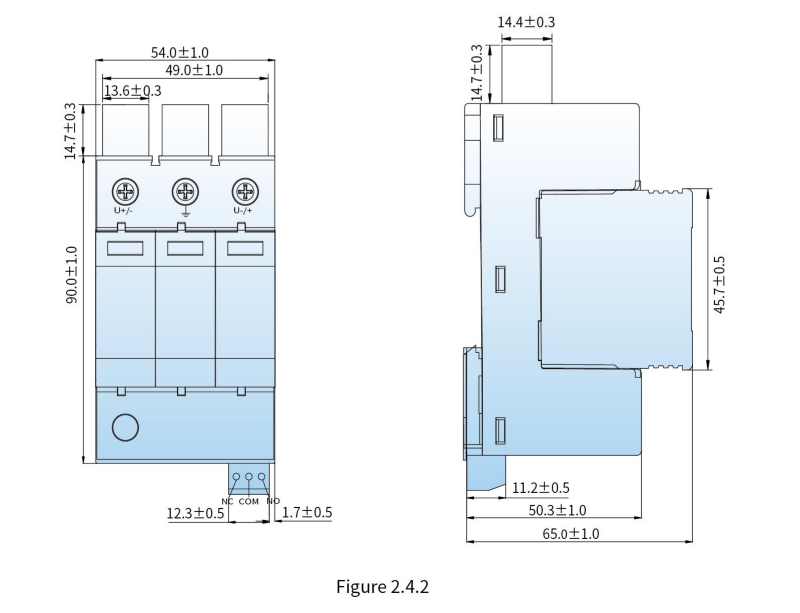

Figure 2.4.2 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPD600-40 Serisi nedir?
A: Orta-yüksek gerilimli DC sistemler için yüksek performanslı Tip 2 DC aşırı gerilim koruma cihazıdır (SPD).
Q: Maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimini (Uc) destekler: DC 830V.
Q: Deşarj akımı dereceleri nelerdir?
A: 20kA anma deşarj akımını (In) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir.
Q: Gerilim koruma seviyesi nedir?
A: Gerilim koruma seviyesi (Up) ≤ 2.8kV'dir.
Q: Hangi uygulamalar için tasarlanmıştır?
A: Güneş PV stringleri, EV şarj ve endüstriyel DC güç koruması için idealdir.
