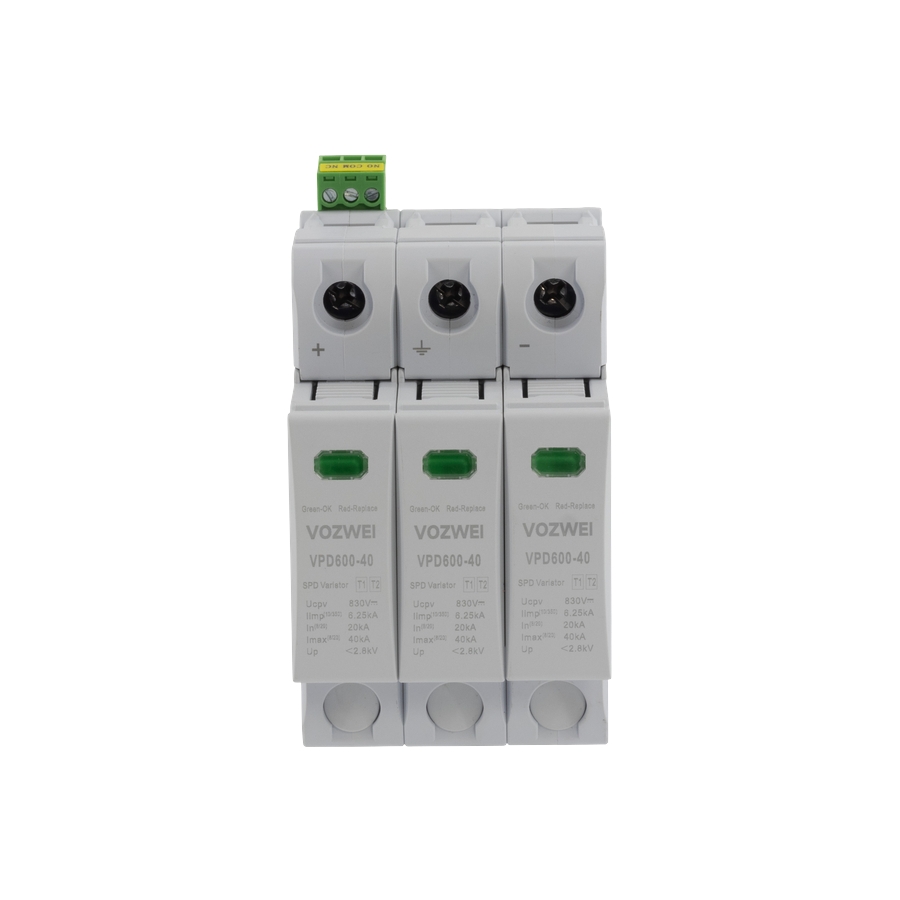

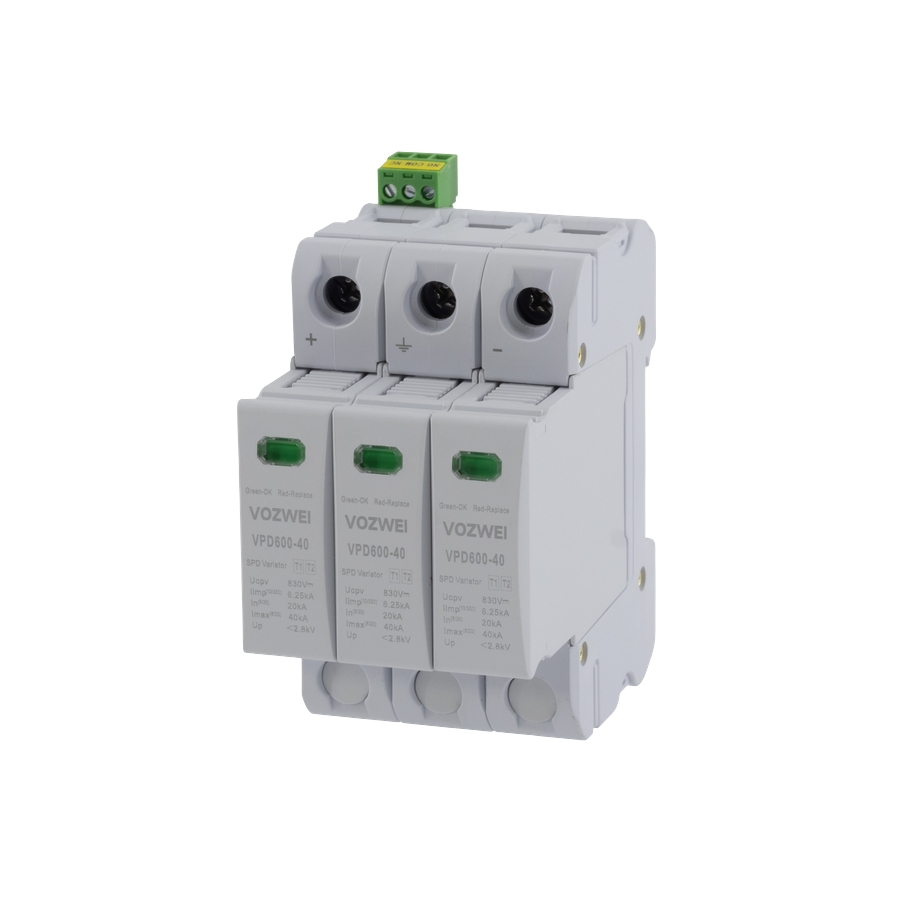

VPD600-40 (T1+T2) Serisi Tip 1+2 DC Aşırı Gerilim Koruma Cihazı (SPD)
VPD600-40, kapsamlı yüksek voltaj koruması için çok yönlü bir Tip 1+2 DC SPD'dir. 830V DC bir Uc ile, 20 kA bir In ve 40 kA (8/20 μs) bir Imax'i ele alır. ≤ 2,8 kV'a kadar sahip olan kritik devreler için sağlam bir güvenlik sağlar. Tamamen EN/IEC 61643-11 uyumlu, güneş PV kombinatörleri, EV altyapısı ve endüstriyel DC gücü için ideal bir seçimdir.
Vurgular
- Doğrudan yıldırıma ve endüktif aşırı gerilimlere karşı birleşik Tip 1+2 DC koruma
- 830V DC'ye kadar yüksek gerilim desteği
- Düşük gerilim koruma seviyesi Up ≤ 2.8kV
- 40kA Imax (8/20 μs) ile 20kA anma In değerini karşılar
Ürün Bilgileri
- Tip: Tip 1+2 (T1+T2) DC aşırı gerilim koruma cihazı
- Anma çalışma gerilimi (Un): DC 600V
- Maksimum sürekli çalışma gerilimi (Uc): DC 830V
- Anma deşarj akımı (In): 20kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 2.8kV
- Standart uyumluluğu: EN/IEC 61643-11
- Birleşik Tip 1+2 yapı, hem doğrudan yıldırıma hem de endüktif aşırı gerilimlere karşı koruma sağlar
- Güneş PV kombiner kutuları, EV altyapısı ve endüstriyel DC güç için idealdir
- Termal ayırma, arıza göstergesi ve uzaktan sinyalizasyonlu modüler çıkarılabilir tasarım
Uygulama:
Ürün yüksek güvenlik, güvenilirlik ve olağanüstü şebeke uyumluluğunu gösterir. Fotovoltaik ve enerji depolama sistemleri de dahil olmak üzere yenilenebilir enerji uygulamaları için ideal bir şekilde uygundur. LPZ0 ila LPZ1 bölgelerindeki DC güç dağıtım sistemlerine, dönüştürücülere, inverterlere ve kombinatör kutularına kurulum için tasarlanmış olan, hassas elektrikli ekipmanlar için doğrudan yıldırım darbelerinden veya indükte geçici aşırı gerilimlerden kaynaklanan hasarlara karşı güvenilir bir koruma sağlar.
Nomenklatür:
VP □ □–□/□ □
1 2 3 4 5 6
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
D |
|
3 |
Nominal çalışma voltajı Un |
600: DC 600 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA |
|
5 |
Koruma modu |
2P: 2P |
|
6 |
Test türü |
T1+T2: Type 1+2 |
Örnek:VPD600-40/3P(T1+T2) → Un: DC 600 V; Imax: 40 kA; Koruma modu: 2P; Test türü: Type 1+2.
Teknik parametreler:
|
Model |
VPD600-40/3P(T1+T2) |
|
EN/IEC 61643-11'e göre SPD |
Type 1+2 |
|
Koruma modu |
V+ & V--PE |
|
Nominal çalışma voltajı Un |
DC 600 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 830 V |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 2.8 kV |
|
Maks. yedek sigorta |
125 A gL/gG |
|
Kesim alanı |
6 ~ 25 mm2 |
|
Uzunluk terminallerini soyma |
12.5 mm |
|
Kurulum yöntemi |
35 mm DIN rayı |
|
Konut malzemesi |
PA66 UL94-V0 |
|
Koruma sınıfı |
IP20 |
|
-40 °C ~ +80 °C |
|
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 4000 m |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
VPD600-40/3P(T1+T2) |
DC 600 V |
DC 830 V |
2.8 kV |
20 kA |
40 kA |
V+ & V--PE |

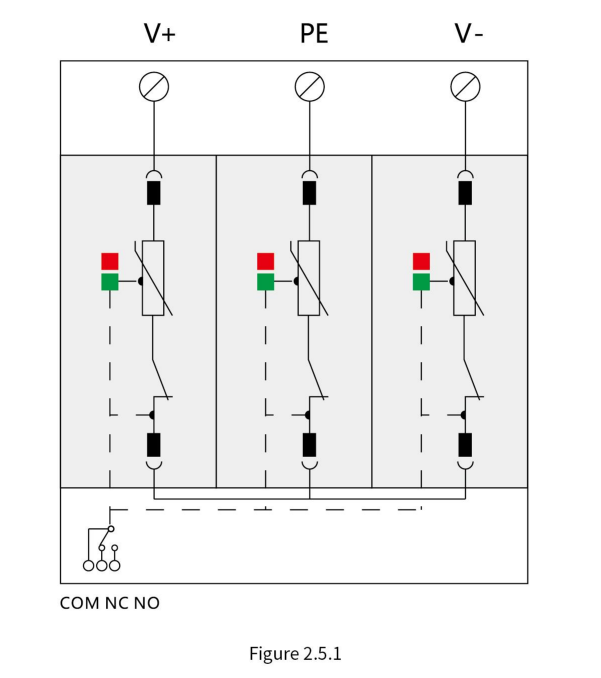

Figure 2.5.1 |

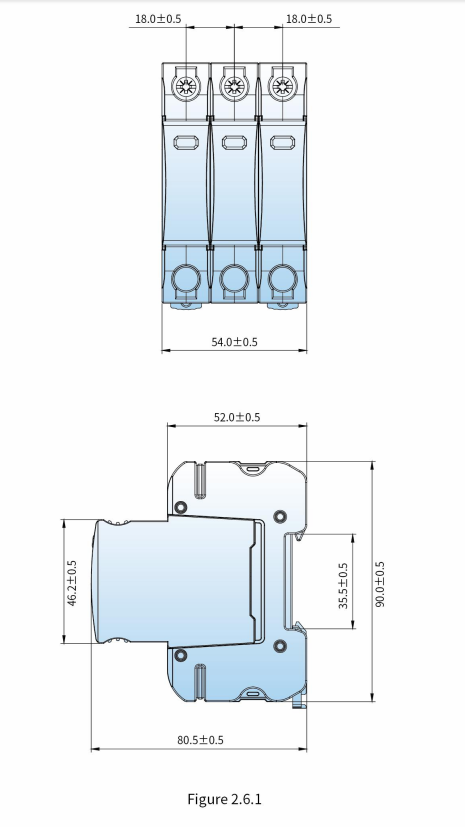

Figure 2.6.1 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPD600-40 (T1+T2) Serisi nedir?
A: Kapsamlı yüksek gerilim koruması için çok yönlü Tip 1+2 DC aşırı gerilim koruma cihazıdır (SPD).
Q: Maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimini (Uc) destekler: DC 830V.
Q: Deşarj akımı dereceleri nelerdir?
A: 20kA anma deşarj akımını (In) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir.
Q: Birleşik Tip 1+2 yapı ne sunar?
A: Hem doğrudan yıldırım darbelerine hem de endüktif geçici aşırı gerilimlere karşı koruma sağlar.
Q: Hangi uygulamalar için idealdir?
A: Güneş PV kombiner kutuları, EV altyapısı ve endüstriyel DC güç için idealdir.
