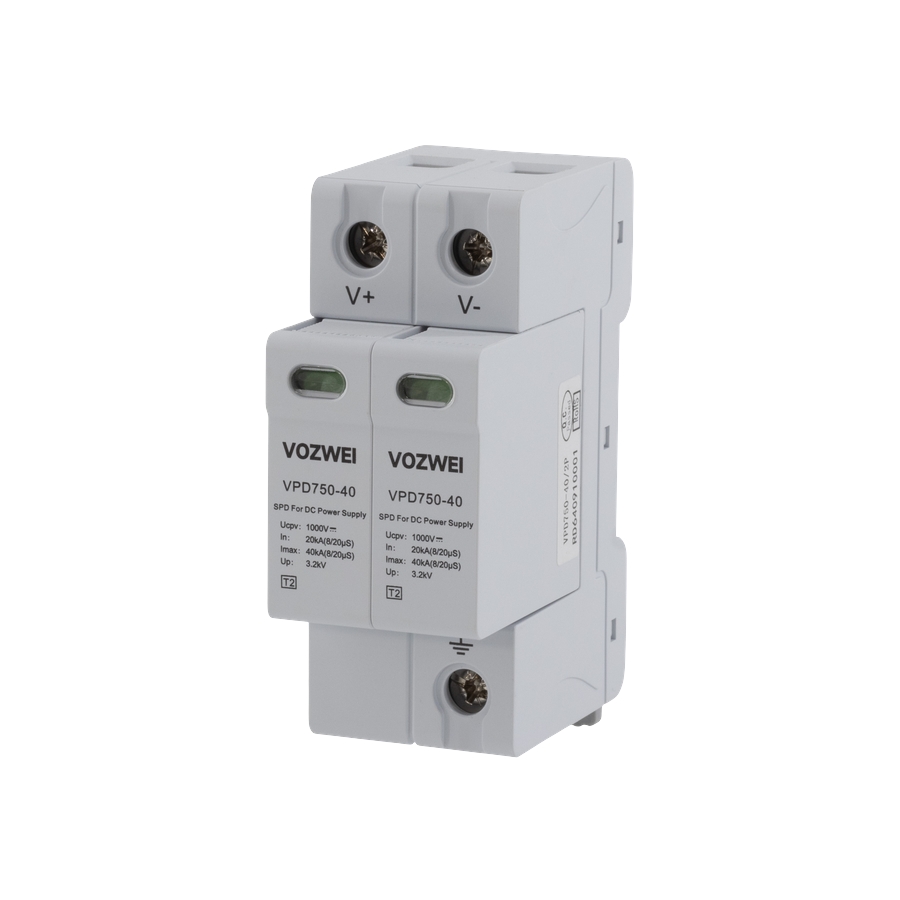

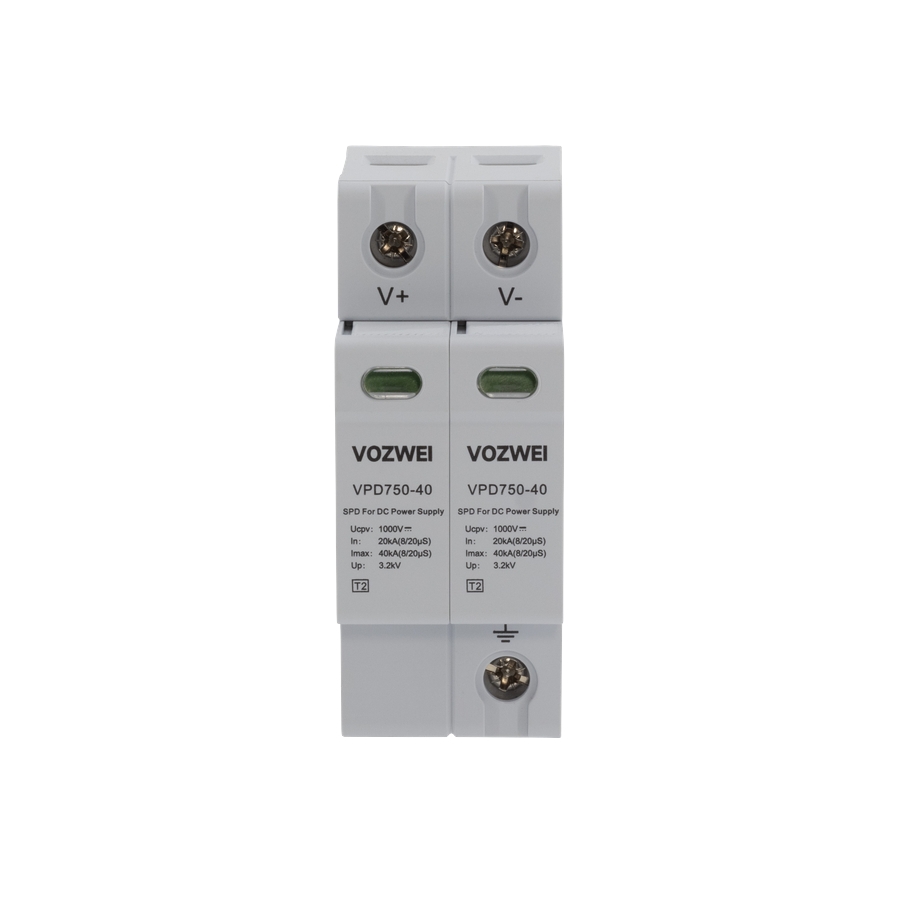

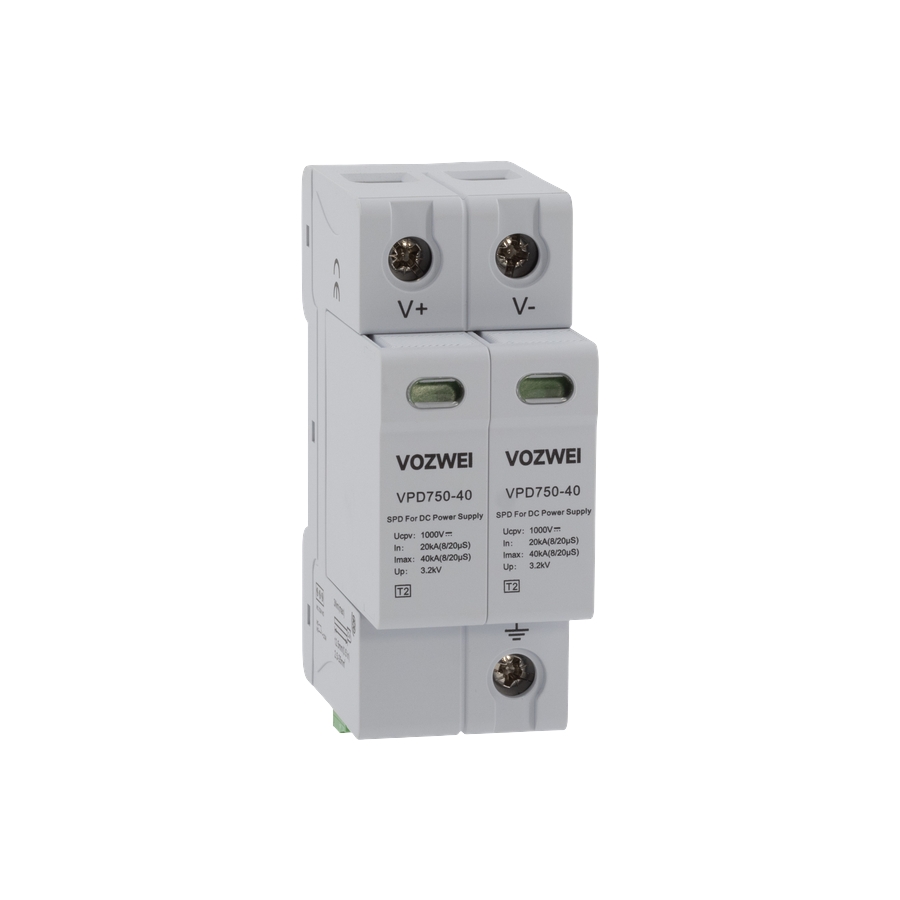

VPD750-40 Serisi Tip 2 AC Aşırı Gerilim Koruma Cihazı (SPD)
- Nominal boşaltma akımı In (8/20 μs): 20 kA
- Maksimum boşaltma akımı Imax (8/20 us): 40 kA
- Maks. sürekli çalışma voltajı Uc: DC 1000 V / DC 1300 V / DC 1800 V / DC 2450 V
- Seçilebilir devre koruma modları: 2P / 3P
- Aygıt, yüksek performanslı metal oksit basınç direnci (MOV) teknolojisini kullanarak, yüksek geçici aşırı gerilim (TOV) dayanıklılığına ve mükemmel sınırlı gerilim özelliklerine sahiptir
- Basit kurulum ve kolay bakım sağlayan modüler takılabilir gevşeme karşıtı yapı
Uygulama:
Ürün, sağlam şebeke uyarlanabilirliği ile kanıtlanmış güvenlik ve güvenilirlik sağlar. Fotovoltaik ve enerji depolama sistemleri de dahil olmak üzere yenilenebilir enerji uygulamaları için ideal bir şekilde uygundur. Dönüştürücüler, inverterler ve kombinatör kutularını kapsayan LPZ1'den LPZ3 bölgelerine kadar DC dağıtım sistemlerine kurulum için tasarlanmış, hassas elektrik ekipmanlarını doğrudan yıldırım darbelerinden ve indükte geçici aşırı gerilimlerden kaynaklanan hasarlara karşı etkili bir şekilde korur.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
SN | Adı | Özellikler, tip kodu |
1 | Tasarım kodu | VP |
2 | Ürün Serisi | D |
3 | Nominal çalışma voltajı Un | 750: DC 750 V; 1000: DC 1000 V; 1500: DC 1500 V; 2000: DC 2000 V |
4 | Maksimum boşaltma akımı Imax | 40: 40 kA; |
5 | Koruma modu | 2P: 2P; 3P: 3P |
Örnek:VPD750-40/2P → Un: DC 750 V; Imax: 40 kA; Koruma modu: 2P.
Teknik parametreler:
Model | VPD750-40/2P |
EN/IEC 61643-11'e göre SPD | Type 2 |
Koruma modu | V+-PE & V--PE |
Nominal çalışma voltajı Un | DC 750 V |
Maks. sürekli çalışma voltajı Uc | DC 1000 V |
Impuls akımı Iimp (10/350 μs) | / |
Normal boşaltma akımı In (8/20 μs) | 20 kA |
Maksimum boşaltma akımı Imax (8/20 us) | 40 kA |
Gerilim koruma seviyesi Yukarı | ≤ 3.5 kV |
Nominal kısa devre akımı Iscpv | 1000 A |
Yanıt süresi | ≤ 25 ns |
Maks. yedek sigorta | 125 A gL/gG |
Kesim alanı | 6 ~ 25 mm2 |
Uzunluk terminallerini soyma | 3 N·m |
Sıklama torku | Yeşil / Kırmızı |
Normal / Hata Göstergesi | RSC: Uzaktan Sinyal teması, NC-COM-NO teması |
Uzaktan sinyalleme modu | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
Uzaktan sinyal temas performansı | Maksimum. 1.5 mm2 |
Uzak kesit alanı | 35 mm DIN rayı |
Kurulum yöntemi | UL94-V0 |
Konut malzemesi | IP20 |
Çerçeve boyutları (terminal olmadan) | 89.5 mm × 35.8 mm × 65.2 mm (tolerans ± 1 mm) |
Çalışma sıcaklığı | -40 ℃ ~ +70 ℃ |
Nispeten nem | ≤ 95% (25 ℃) |
Çalışma yüksekliği | ≤ 3000 m |
Ürün sertifikası | / |
Çevre koruma özellikleri | RoHS |
Seçim rehberi:
Model | Un | Uc | Up | In | Imax | Koruma modu | Çalışma prensipi | Boyut |

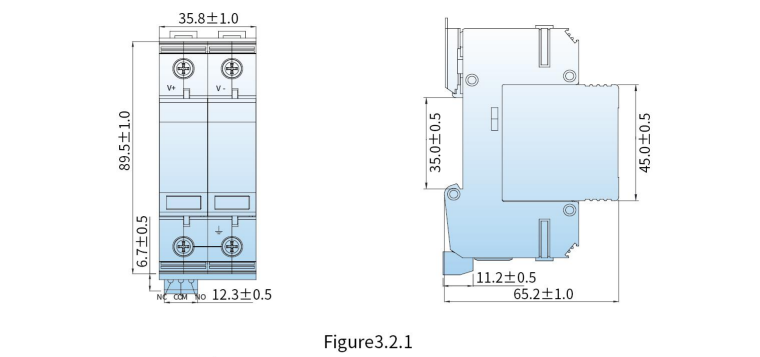

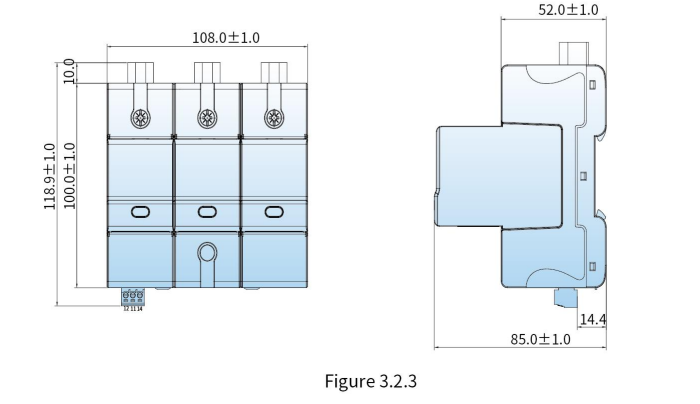

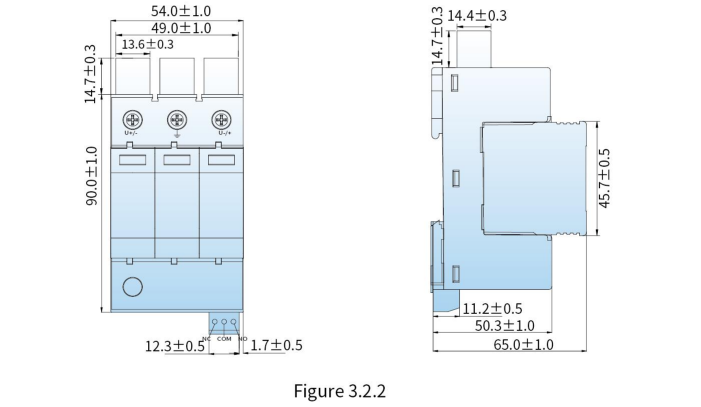

DC 750 V | DC 1000 V | 3.5 kV | 20 kA | 40 kA | V+-PE & V--PE | Figure3.1.1 | Figure3.2.1 |

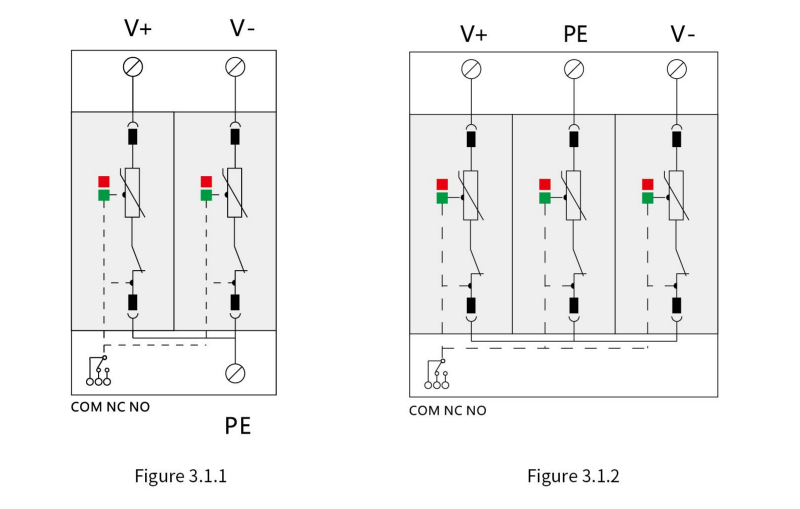

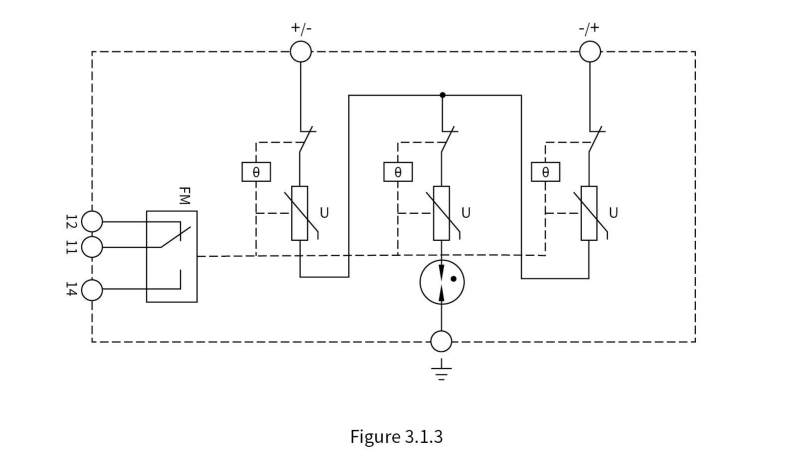

Çalışma prensipi:
