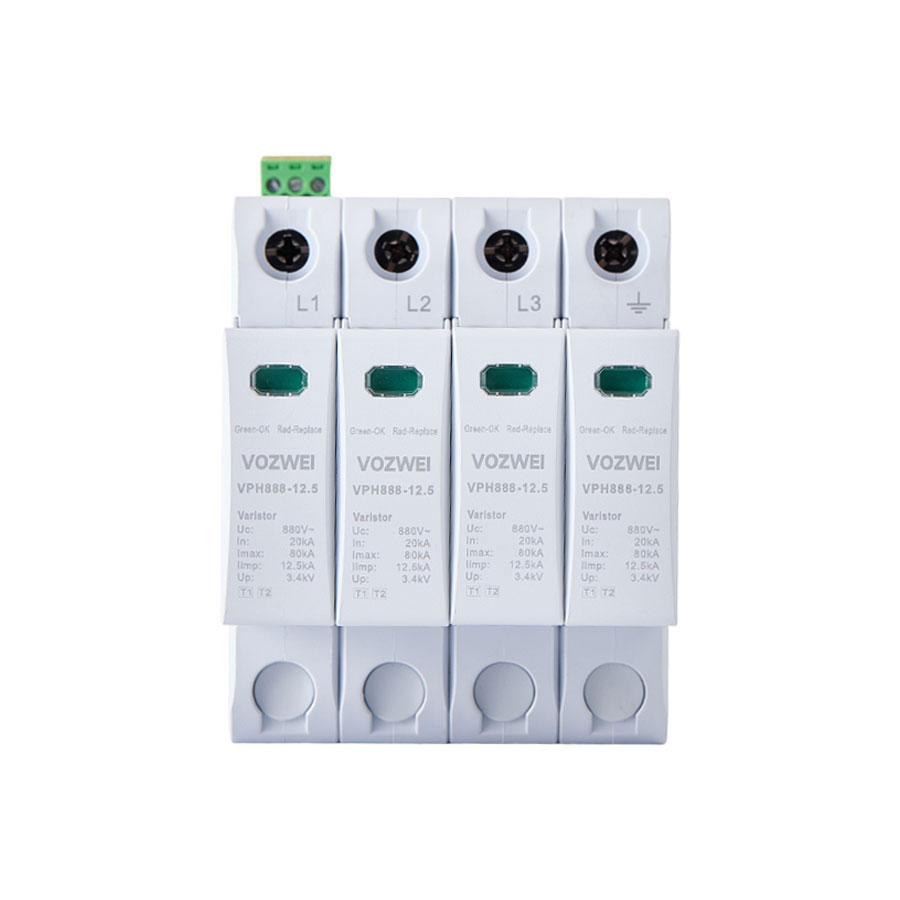

VPH-888, AC880V Aşırı Gerilim Koruma Cihazı (SPD)
- Kapsamlı aşırı gerilim ve yıldırım koruması için birleşik Tip 1+Tip 2 tasarım
- 880V’a kadar AC sistemler için 12.5kA darbe akımı ve 80kA maksimum deşarj kapasitesi
- 25ns’nin altında hızlı tepki ve düşük artık gerilim seviyesi
- Takılabilir modüler yapı, kolay kurulum ve bakım imkânı
- Gerçek zamanlı izleme için uzaktan sinyal kontağı
Teknik parametreler
| Ürün Numarası | VPH888-12.5/3P+1P (T1+T2） |
| EN/IEC 61643-11 standardına göre SPD | Type1+Type 2 (T1+T2) |
| Şebeke tipi | IT-TN |
| Uygulama | L-PE |
| Maksimum sürekli çalışma gerilimi Uc | AC880V, 50Hz/60Hz |
| Darbe akımı Iimp(10/350μs) | 12.5kA |
| Anma deşarj akımı In(8/20μs) | 20kA |
| Maksimum deşarj akımı Imax(8/20µs) | 80kA |
| Gerilim koruma seviyesi Up | ≤3.4kV |
| Dahili koruma elemanları | Dahili termal açma cihazı |
| Maksimum yedek sigorta | 250A gL/gG |
| Short-circuit withstand capability | 25kArms |
| Kısa devre dayanımı | ≤25ns |
| Kesit alanı | 6~35mm² |
| Kablo soyma uzunluğu | 12.5mm |
| Sıkma torku | 3N·m |
| Arıza göstergesi | Yıldırım koruma modülünde, arıza durumunda kırmızıya dönen bir gösterge penceresi bulunur |

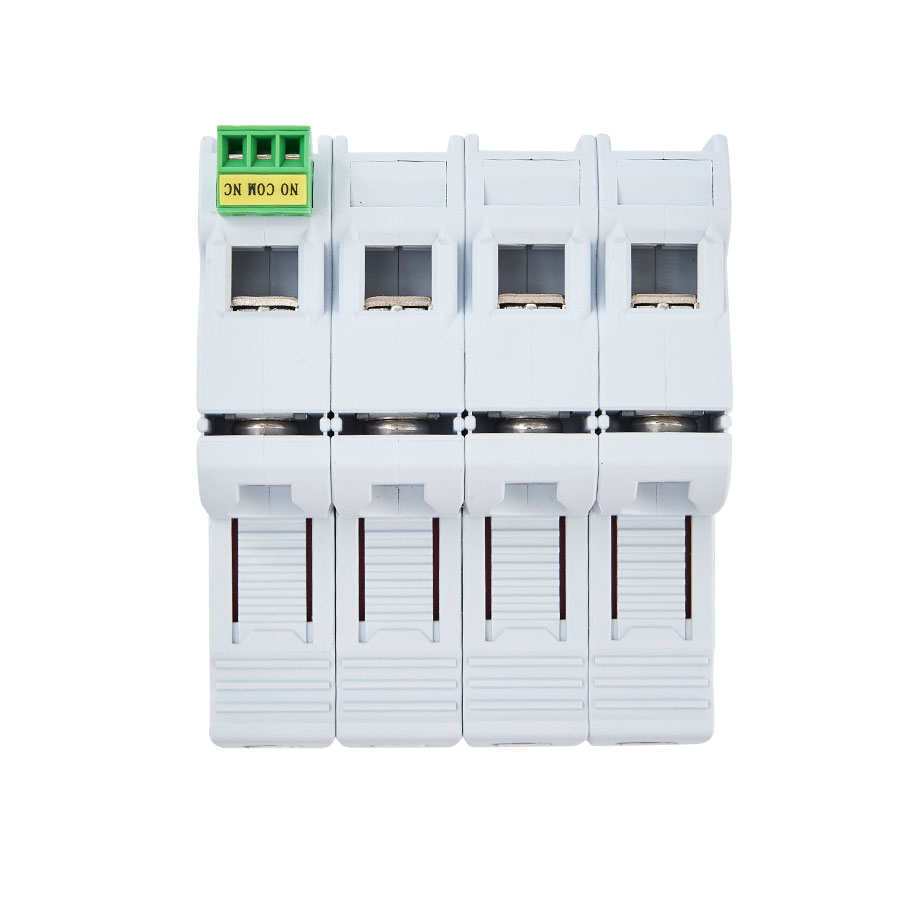

| Uzaktan sinyal modu | RSC: Uzaktan sinyal kontağı, NC-COM-NO kontağı |
| Uzaktan sinyal kontağının performansı | AC: 250V/0.5A; DC:250V/0.1A, 125V/0.2A, 75V/0.5A |
| Uzaktan bağlantı kesit alanı | Max. 1.5mm² |
| Montaj yöntemi | 35mm DIN rail |
| Muhafaza malzemesi | PBT UL94-V0 |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -40℃~+80℃ |
| Bağıl nem | ≤95%(25℃) |
| Çalışma yüksekliği | ≤3000m |
| EN 60664-1:2003’e göre elektriksel açıklık | ≥6mm |
| Dış boyutlar (terminal hariç) | 90mm × 72mm × 77mm |
| Takılabilir modül | Takılabilir modül |
İpuçları: Daha fazla bilgi için lütfen aşağıdaki belgelerde yer alan kullanım kılavuzuna veya özellik sayfasına başvurun.
