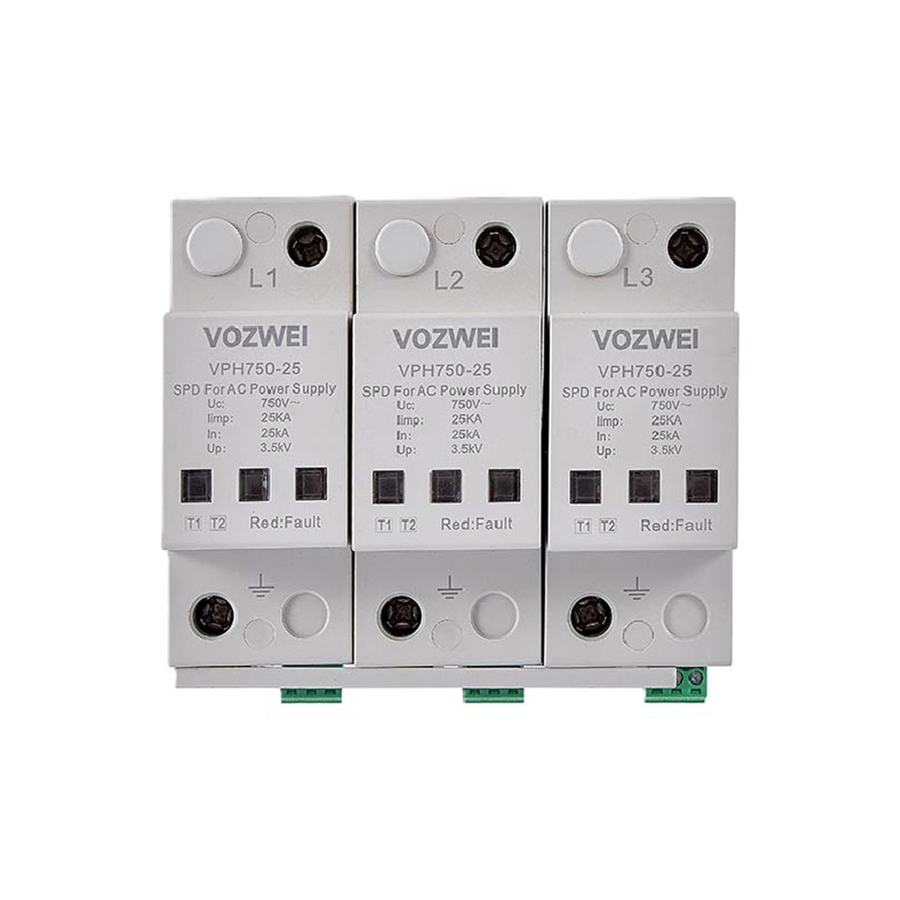

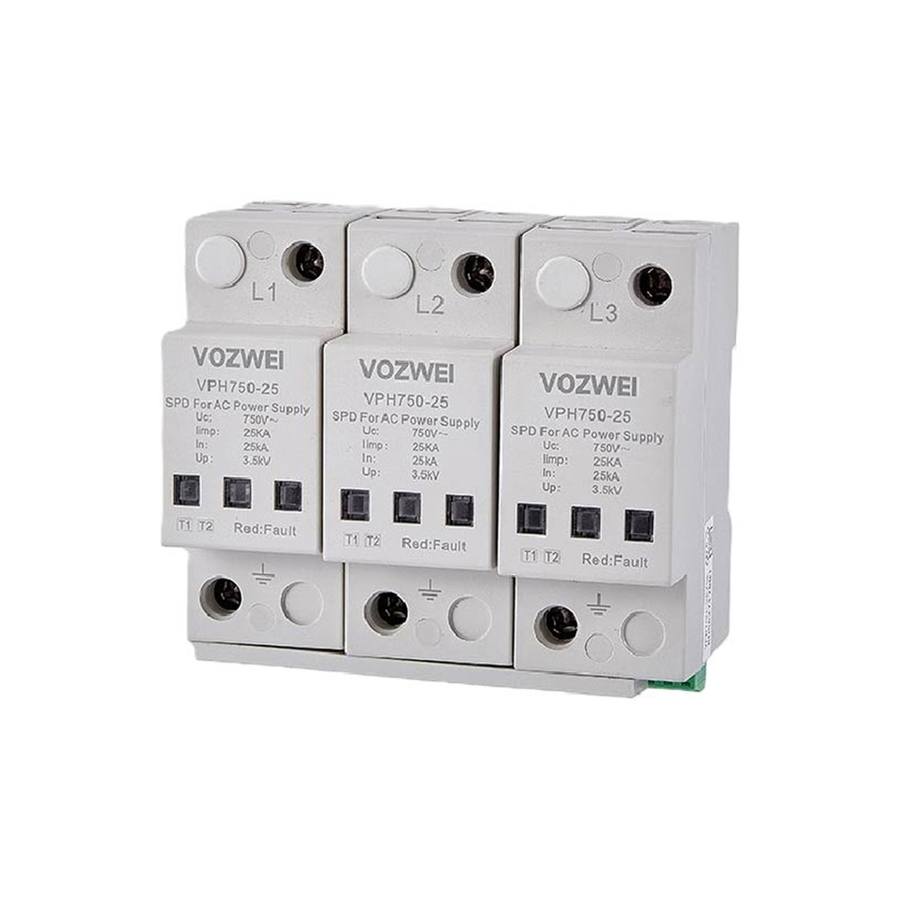

VPH750-25 Serisi Tip 1 AC Aşırı Gerilim Koruma Cihazı (SPD)
VPH750-25, sağlam yıldırım koruması için tasarlanmış yüksek voltajlı Tip 1 AC SPD'dir. 1500V AC'ye kadar Uc'yi destekleyen, 25 kA (10/350 μs) Iimp ile aşırı dalgaları ele alır. Up ≤ 3.5 kV koruma seviyesine sahip, tamamen EN / IEC 61643-11 uyumludur. Maksimum dayanıklılık gerektiren ağır endüstriyel ve yenilenebilir enerji sistemleri için ideal.
Vurgular
- 1500V AC'ye kadar destekleyen yüksek gerilimli Tip 1 koruma
- 25kA (10/350 μs) Iimp ile aşırı yıldırım dalgalanmalarına dayanır
- Düşük gerilim koruma seviyesi Up ≤ 3.5kV
- EN/IEC 61643-11 ile tam uyumlu
Ürün Bilgileri
- Tip: Tip 1 AC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 750V AC / 1500V AC
- Yıldırım darbe akımı (Iimp): 25kA (10/350 μs)
- Gerilim koruma seviyesi (Up): ≤ 3.5kV / ≤ 6.5 kV
- Standart uyumluluğu: EN/IEC 61643-11
- Ağır hizmet endüstriyel ve yenilenebilir enerji sistemleri için yüksek gerilimli Tip 1 koruma
- Doğrudan yıldırım darbelerine karşı maksimum dayanıklılık için tasarlanmıştır
Uygulama:
Yeni enerji santrallerinde birincil gerilim korumasının kritik rolü için tasarlanmış bu ürün, yüksek impedanslı Tip 1 AC SPD'dir. Rüzgar veya güneş çiftliklerinin ana AC dağıtım noktasına (LPZ0 / LPZ1 sınırı) kurulmuştur, burada doğrudan yıldırım darbelerinin büyük enerjisini yakalar ve yönlendirir, tüm elektrik üretimi ve şebeke bağlantısı sistemi için temel savunma sağlar.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
H |
|
3 |
Maks. sürekli çalışma voltajı Uc |
750: AC 750 V |
|
4 |
Impuls akımı Iimp (10/350 μs) |
25: 25 kA |
|
5 |
Koruma modu |
3P: 3P; 3P+1P: 3P+1P; 4P: 4P |
Örnek: VPH750-25/3P+1P → Uc: AC 750 V; Iimp (10/350 μs): 25 kA;Koruma modu: 3P+1P.
Teknik parametreler:
|
Model |
VPH750-25/3P |
|
EN/IEC 61643-11'e göre SPD |
Type 1 |
|
Koruma modu |
L-PE |
|
Nominal çalışma voltajı Un |
AC 690 V 50/60 Hz |
|
Maks. sürekli çalışma voltajı Uc |
AC 750 V 50/60 Hz |
|
Impuls akımı Iimp (10/350 μs) |
25 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
25 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 3.5 kV |
|
Yanıt süresi |
≤ 25 ns |
|
Maks. yedek sigorta |
≤ 160 A gL/gG |
|
Kesim alanı |
6 ~ 35 mm2 |
|
Uzunluk terminallerini soyma |
12.5 mm |
|
Sıklama torku |
3 N·m |
|
Normal / Hata Göstergesi |
Yeşil / Kırmızı |
|
Uzaktan sinyalleme modu |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
|
Uzaktan sinyal temas performansı |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzak kesit alanı |
Maksimum. 1.5 mm2 |
|
Kurulum yöntemi |
35 mm DIN rayı |
|
Konut malzemesi |
PBT UL94-V0 |
|
Koruma sınıfı |
IP20 |
|
Çalışma sıcaklığı |
-40 °C ~ +85 °C |
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 4000 m |
|
Çerçeve boyutları (terminal olmadan) |
90.0 mm × 108.0 mm × 65.5 mm (tolerans ± 1 mm) |
|
İç koruma cihazı |
Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
|
Sınırlı voltaj @ 5 kA |
≤ 2.5 kV |
|
Kısa devre dayanıklılığı |
25 kArms |
|
Geçici aşırı gerilim (TOV), UT |
1000 V / 5 s tolerans |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Iimp |
Koruma modu |
Çalışma prensipi |
Boyut |
|
VPH750-25/3P |
AC 690 V |
AC 750 V |
3.5 kV |
25 kA |
25 kA |
L-PE |

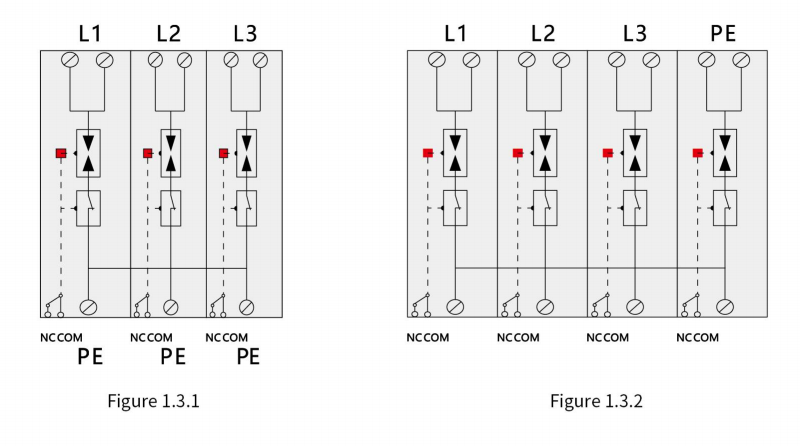

Figure 1.3.1 |

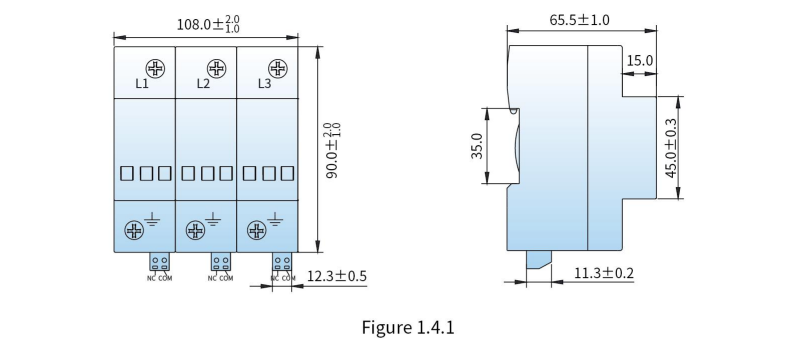

Figure 1.4.1 |
|
AC 1140 V |
AC 1500 V |
6.5 kV |
25 kA |
25 kA |
L-PE |
Figure 1.3.2 |

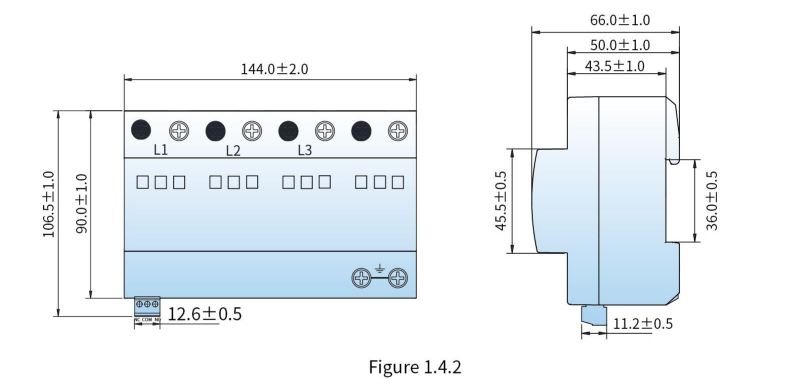

Figure 1.4.2 |
|
|
VPH750-25/4P |
AC 690 V |
AC 750 V |
3.5 kV |
25 kA |
25 kA |
L-PE & N-PE |

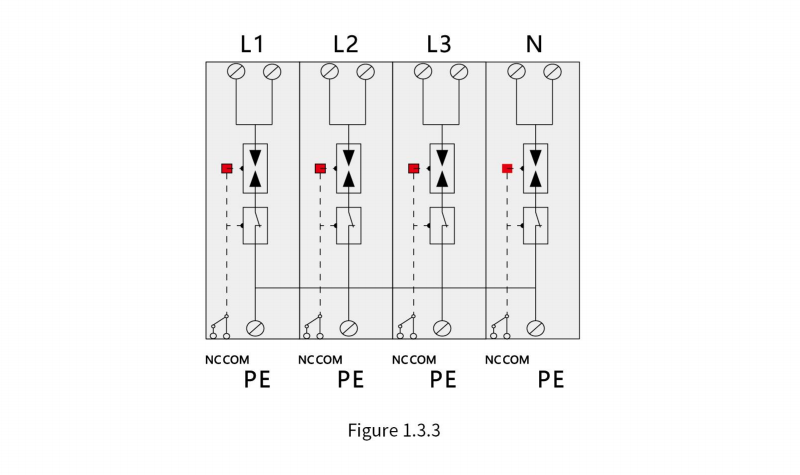

Figure 1.3.3 |

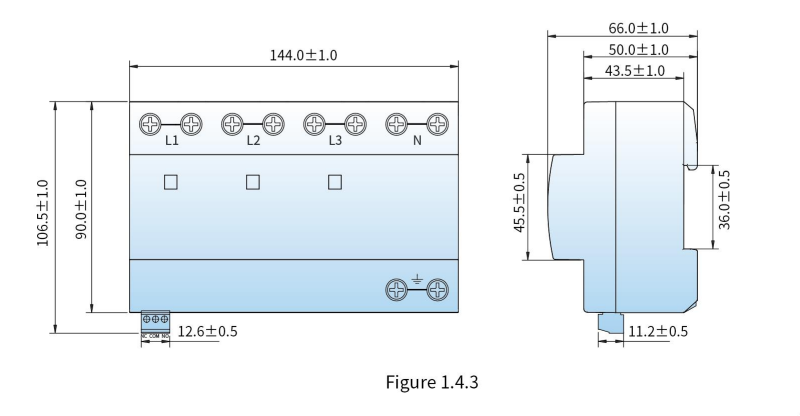

Figure 1.4.3 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPH750-25 Serisi nedir?
A: Sağlam yıldırım koruması için tasarlanmış yüksek gerilimli Tip 1 AC aşırı gerilim koruma cihazıdır.
Q: Maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimini (Uc) destekler: 750V AC.
Q: Hangi yıldırım darbe akımını yönetir?
A: 25kA (10/350 μs) yıldırım darbe akımını (Iimp) karşılayabilir.
Q: Gerilim koruma seviyesi nedir?
A: Gerilim koruma seviyesi (Up) ≤ 3.5kV'dir.
Q: Hangi uygulamalar için uygundur?
A: Maksimum dayanıklılık gerektiren ağır hizmet endüstriyel ve yenilenebilir enerji sistemleri için idealdir.
