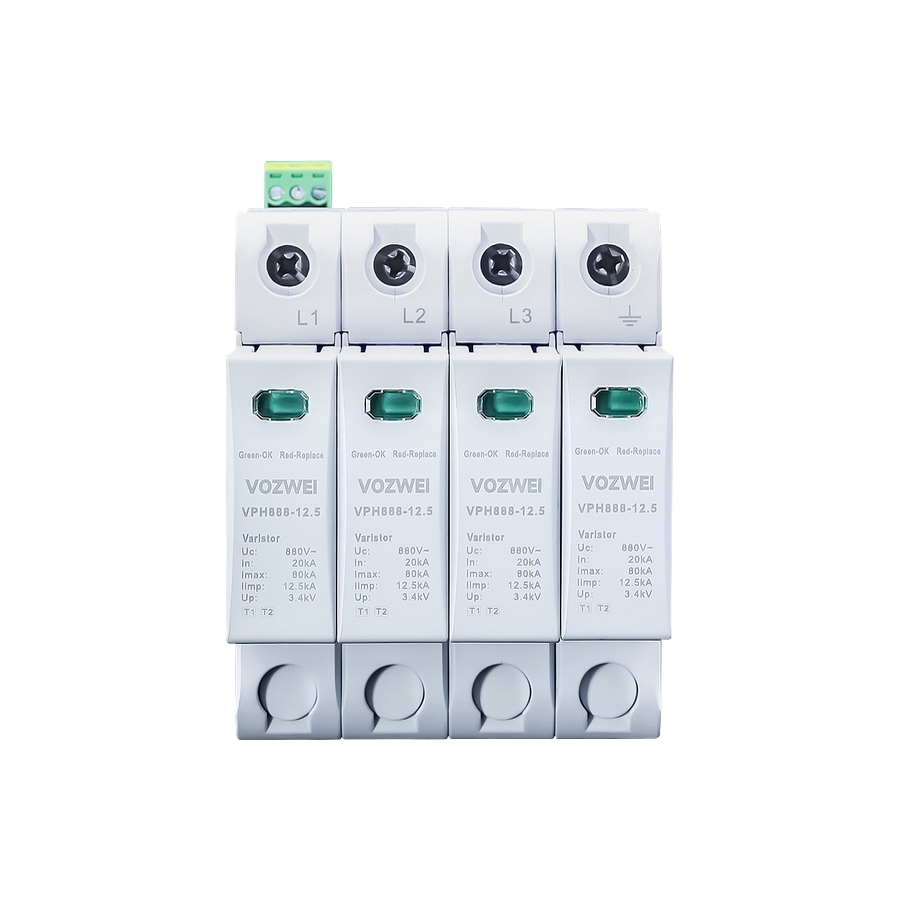

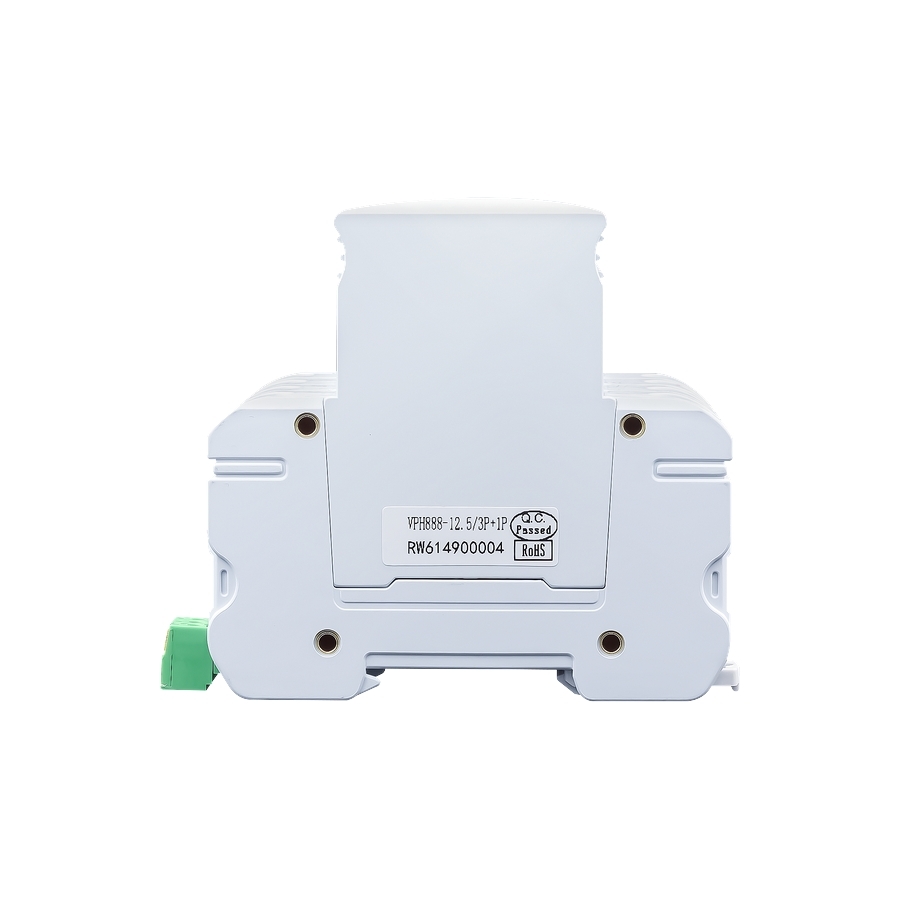

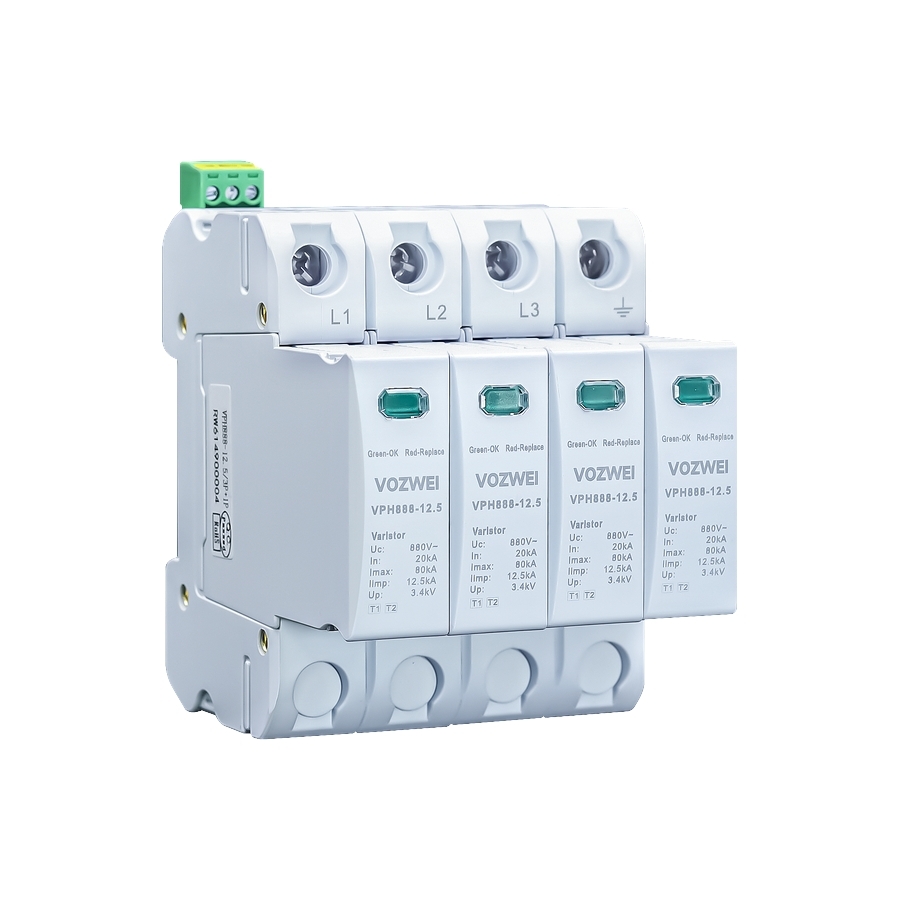

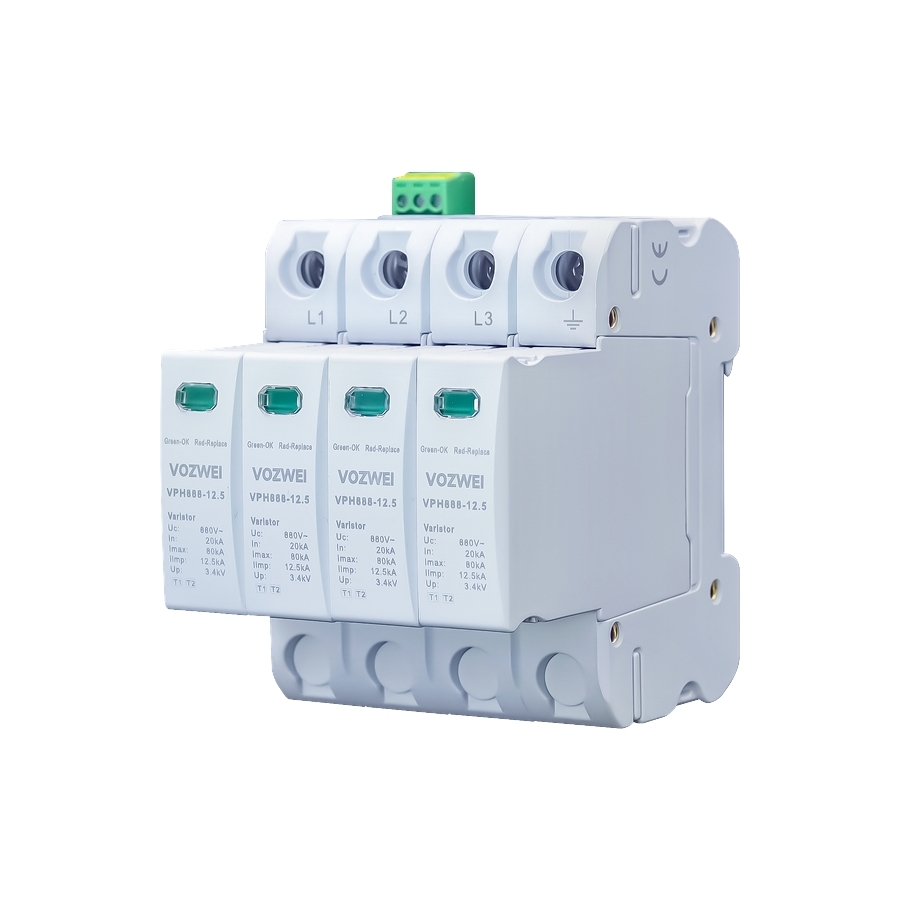

VPH888-12.5 (T1+T2) Serisi Tip 1+2 AC Aşırı Gerilim Koruma Cihazı (SPD)
VPH888-12.5, kapsamlı yıldırım ve dalga koruması için tasarlanmış yüksek voltajlı Tip 1+2 AC SPD'dir. 880V AC Uc ile 12,5 kA (10/350 μs) ve 80 kA (8/20 μs) Imax'i ele alır. ≤ 3.4 kV'a kadar sahip, tamamen EN / IEC 61643-11 uyumludur. Gerekli PV AC sistemleri ve yüksek voltajlı endüstriyel altyapı için ideal.
Vurgular
- Doğrudan yıldırıma ve endüktif aşırı gerilimlere karşı birleşik Tip 1+2 koruma
- 880V AC'ye kadar yüksek gerilim desteği
- 12.5kA (10/350 μs) Iimp ile 80kA (8/20 μs) büyük Imax değeri
- Düşük gerilim koruma seviyesi Up ≤ 3.4kV
- EN/IEC 61643-11 ile tam uyumlu
Ürün Bilgileri
- Tip: Tip 1+2 (T1+T2) AC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 880V AC
- Yıldırım darbe akımı (Iimp): 12.5kA (10/350 μs)
- Maksimum deşarj akımı (Imax): 80kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 3.4kV
- Standart uyumluluğu: EN/IEC 61643-11
- Birleşik Tip 1+2 yapı, hem doğrudan yıldırıma hem de endüktif aşırı gerilimlere karşı koruma sağlar
- Zorlu PV AC sistemleri ve yüksek gerilimli endüstriyel altyapılar için idealdir
Uygulama:
VPH888 serileri Tip 1 + Tip 2 dalgalanma koruma cihazları (SPD) ile birleştirilmiştir. Entegre tasarımları tek bir ünite içinde koordine edilmiş iki aşamalı koruma sağlar: LPZ0-1 sınırında birincil koruma için yüksek enerji darbe akımı (Iimp) deşarjı, ardından düşük kalan voltajla ince koruma. Bu, onları yıldırım ve dalga tehditlerine karşı maksimum güvenilirlik gerektiren ticari, endüstriyel ve kritik altyapı uygulamalarında ana güç girişleri ve dağıtım panoları için ideal, yer tasarrufu sağlayan çözümler haline getirir.
Teknik parametreler:
|
Model |
VPH888-12.5/3P+1P(T1+T2) |
|
EN/IEC 61643-11'e göre SPD |
Type 1+2 |
|
Ağ |
IT-TN |
|
Koruma modu |
3+1 mode |
|
Nominal çalışma voltajı Un |
AC 690 V 50/60 Hz |
|
Maks. sürekli çalışma voltajı Uc |
AC 880 V 50/60 Hz |
|
Impuls akımı Iimp (10/350 μs) |
12.5 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
80 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 3.4 kV |
|
sızıntı akımı |
≤ 20 μA |
|
Yanıt süresi |
≤ 25 ns |
|
Maks. yedek sigorta |
250 A gL/gG |
|
Kesim alanı |
6 ~ 35 mm2 |
|
Uzunluk terminallerini soyma |
12.5 mm |
|
Sıklama torku |
3 N·m |
|
Normal / Hata Göstergesi |
Yeşil / Kırmızı |
|
Uzaktan sinyalleme modu |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
|
Uzaktan sinyal temas performansı |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzak kesit alanı |
Maksimum. 1.5 mm2 |
|
Kurulum yöntemi |
35 mm DIN rayı |
|
Konut malzemesi |
PBT UL94-V0 |
|
Koruma sınıfı |
IP20 |
|
Çalışma sıcaklığı |
-40 °C ~ +80 °C |
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 3000 m |
|
Çerçeve boyutları (terminal olmadan) |
90.0 mm × 72.0 mm × 77 mm (tolerans ± 1 mm) |
|
Modül takılabilir |
Takılabilir |
|
İç koruma cihazı |
Dahili termal tetikleme cihazı |
|
Kısa devre dayanıklılığı |
25 kArms |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Iimp |
Koruma modu |
Çalışma prensipi |
Boyut |
|
VPH888-12.5/3P+1P(T1+T2) |
AC 690 V |
AC 880 V |
3.4 kV |
20 kA |
80 kA |
L-PE |

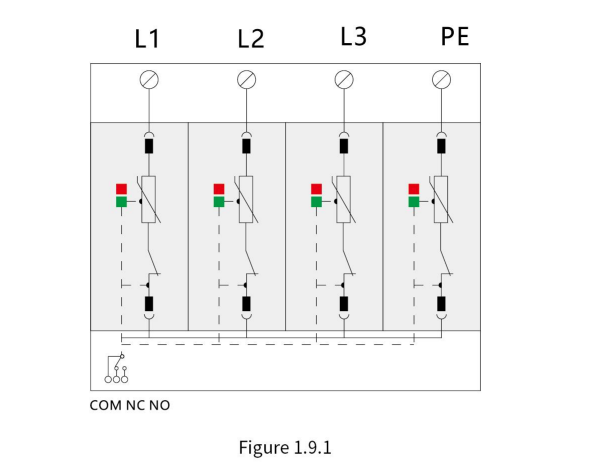

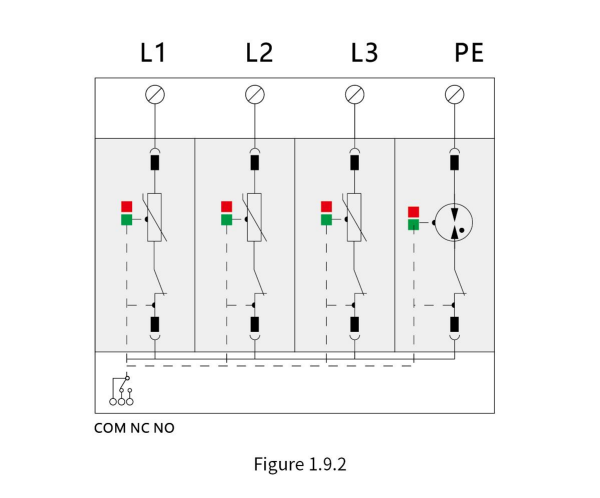

Figure1.9.1 |

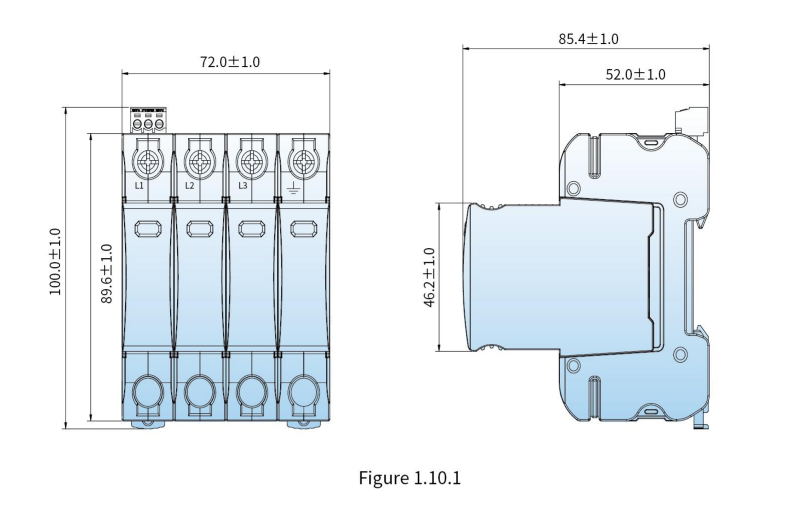

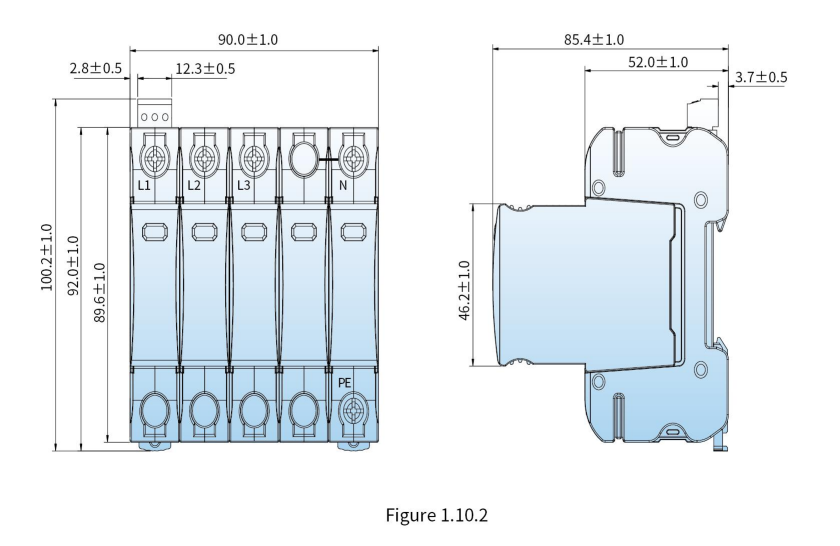

Figure 1.10.1 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPH888-12.5 (T1+T2) Serisi nedir?
A: AC sistemlerde hem doğrudan yıldırım darbelerine hem de endüktif geçici aşırı gerilimlere karşı kapsamlı koruma sağlamak için tasarlanmış yüksek gerilimli Tip 1+2 birleşik aşırı gerilim koruma cihazıdır.
Q: VPH888-12.5 (T1+T2) Serisinin maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimi (Uc) 880V AC'dir.
Q: VPH888-12.5 (T1+T2) Serisinin temel deşarj dereceleri nelerdir?
A: 12.5kA (10/350 μs) yıldırım darbe akımını (Iimp) ve 80kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir; gerilim koruma seviyesi (Up) ≤ 3.4kV'dir.
Q: VPH888-12.5 (T1+T2) Serisi hangi uygulamalar için uygundur?
A: Zorlu PV AC sistemleri ve yüksek gerilimli endüstriyel altyapılar için idealdir.
Q: VPH888-12.5 (T1+T2) Serisi hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
