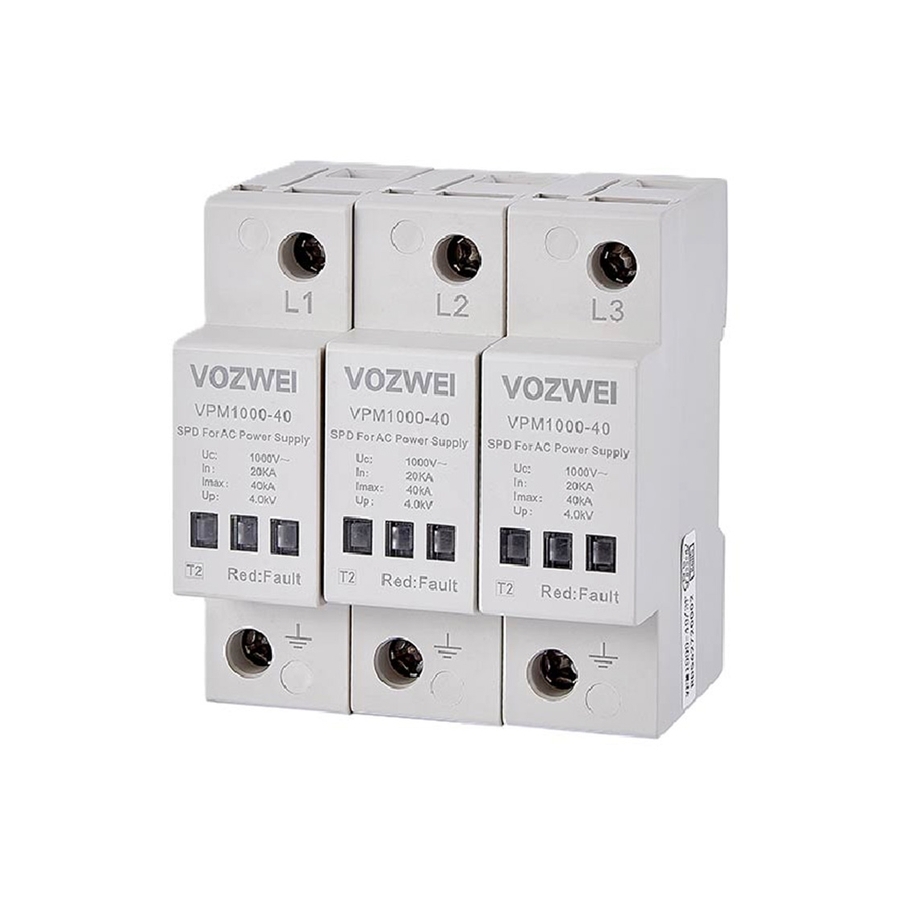

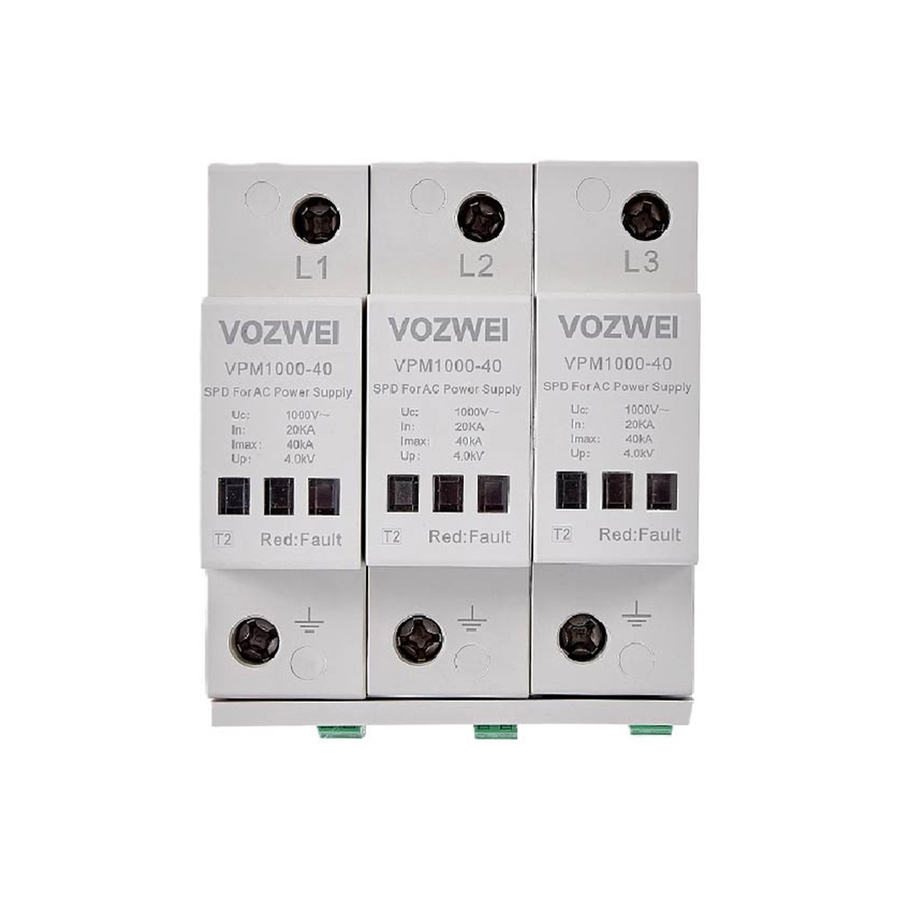

VPM1000-40 Serisi Tip 2 AC Aşırı Gerilim Koruma Cihazı (SPD)
- Nominal boşaltma akımı In (8/20 μs): 20 kA / 50 kA
- Maksimum boşaltma akımı Imax (8/20 us): 40 kA / 100 kA
- Maks. sürekli çalışma voltajı Uc: AC 750 V / AC 1000 V
- Seçilebilir devre koruma modları: 3P / 4P / 3P + 1P / 3N + NPG
- Aygıt, yüksek performanslı metal oksit basınç direnci (MOV) teknolojisini kullanarak, yüksek geçici aşırı gerilim (TOV) dayanıklılığına ve mükemmel sınırlı gerilim özelliklerine sahiptir
- Basit kurulum ve kolay bakım sağlayan modüler takılabilir gevşeme karşıtı yapı
Uygulama:
Bu ani enerji koruyucu cihaz (SPD), çeşitli şebeke koşullarında dayanıklı performans sunar ve rüzgar enerjisi, fotovoltaik kurulumları ve elektrikli araç şarj altyapıları gibi yenilikçi enerji sistemlerinde özel olarak tasarlanmıştır. Konverter, invertör, kombiner kutusu, şebekeye bağlanma kabinleri ve şarj istasyonları (genellikle LPZ1 ile LPZ2 bölgeleri arası) gibi kritik iç düğümlere monte edilmesi için mühendisliklenmiştir. Hedefi, endüktif geçici aşırı gerilimler ve anahtarlama ani enerjilerinden kaynaklanan zararlardan hassas elektrik cihazlarını korumaktır.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
SN | Adı | Özellikler, tip kodu |
1 | Tasarım kodu | VP |
2 | Ürün Serisi | M |
3 | Maks. sürekli çalışma voltajı Uc | 750: AC 750 V; 1000: AC 1000 V |
4 | Maksimum boşaltma akımı Imax | 40: 40 kA; 50: 50 kA; 100: 100 kA |
5 | Koruma modu | 3P: 3P; 4P: 4P; 3P+1P: 3P+1P; 3N+NPG: 3N+NPG |
Example: VPM1000-40/3P → Uc: AC 1000 V; Imax: 40 kA; Protection mode: 3P.
Teknik parametreler:
Model | VPM1000-40/3P |
EN/IEC 61643-11'e göre SPD | Type 2 |
Koruma modu | 3+0 mode |
Nominal çalışma voltajı Un | AC 800 V 50/60 Hz |
Maks. sürekli çalışma voltajı Uc | AC 1000 V 50/60 Hz |
Normal boşaltma akımı In (8/20 μs) | 20 kA |
Maksimum boşaltma akımı Imax (8/20 us) | 40 kA |
Gerilim koruma seviyesi Yukarı | ≤ 4.0 kV |
sızıntı akımı | ≤ 20 μA |
Yanıt süresi | ≤ 25 ns |
Maks. yedek sigorta | 50 A-125 A gL/gG |
Kesim alanı | 6 ~ 35 mm2 |
Uzunluk terminallerini soyma | 12.5 mm |
Sıklama torku | 3 N·m |
Normal / Hata Göstergesi | Yeşil / Kırmızı |
Uzaktan sinyalleme modu | RSC: Uzaktan Sinyal teması, NC-COM-NO teması |
Uzaktan sinyal temas performansı | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
Uzak kesit alanı | Maksimum. 1.5 mm2 |
Kurulum yöntemi | 35 mm DIN rayı |
Konut malzemesi | UL94-V0 |
Koruma sınıfı | IP20 |
Çerçeve boyutları (terminal olmadan) | 90 mm × 81 mm × 65.5 mm (tolerans ± 1 mm) |
Modül takılabilir | Takılabilir |
İç koruma cihazı | Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
Seçim rehberi:

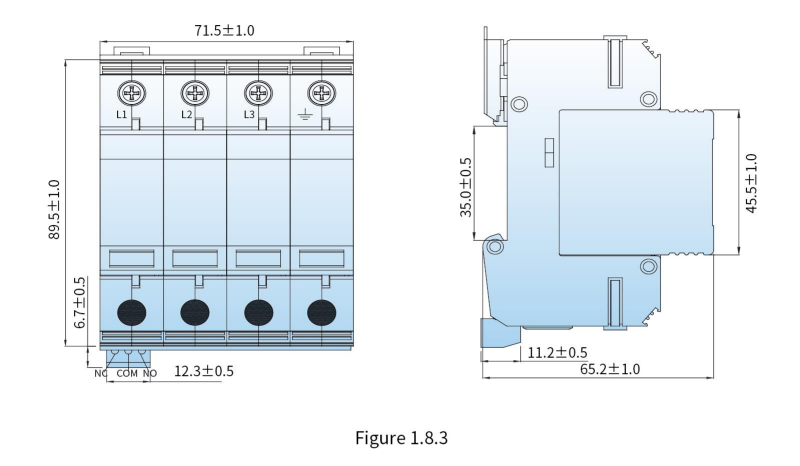

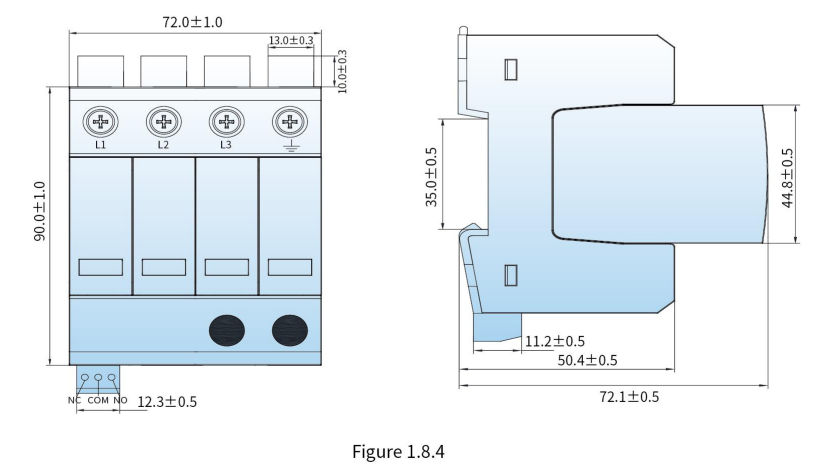

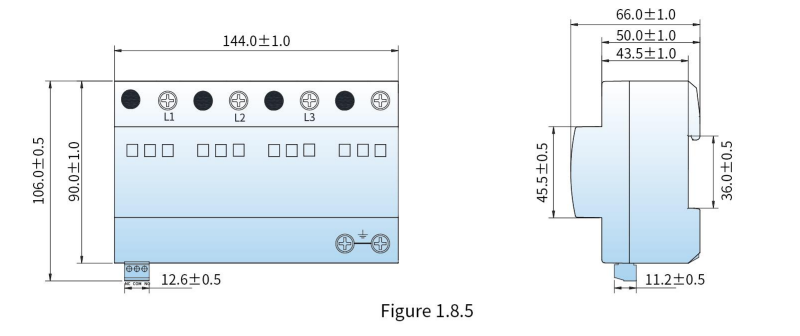

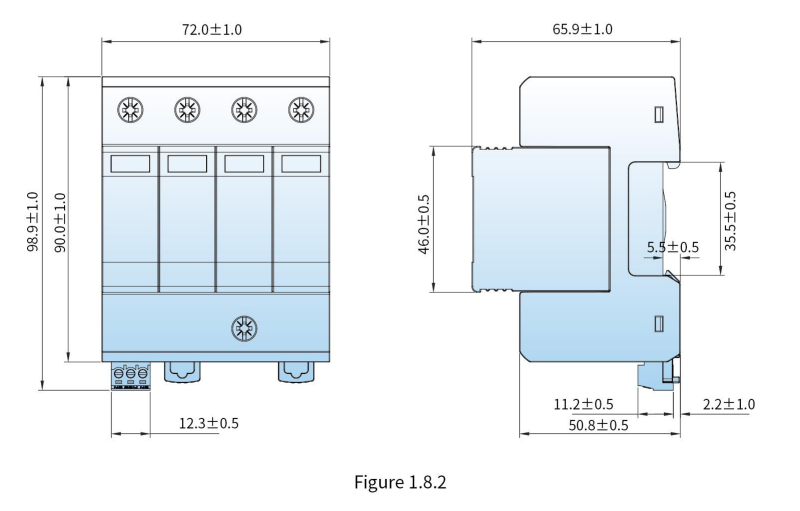

Un | Uc | Up | In | Imax | Koruma modu | Çalışma prensipi | Boyut | |

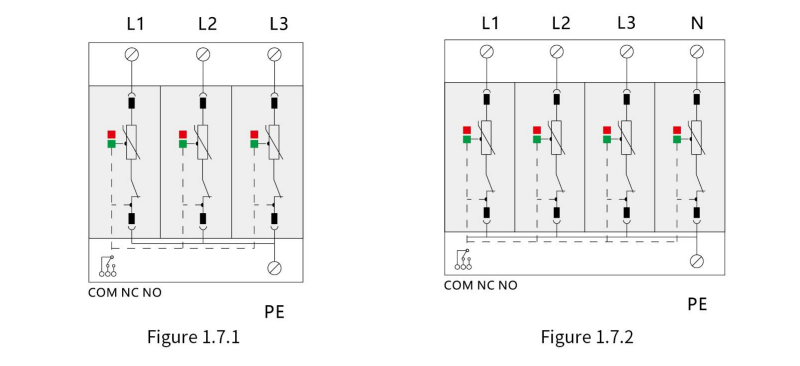

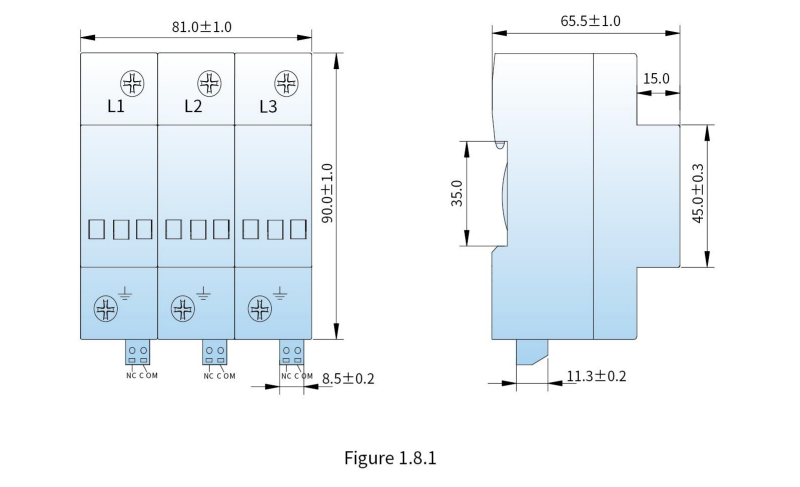

VPM1000-40/3P | AC 800 V | AC 1000 V | 4.0 kV | 20 kA | 40 kA | L-PE | Figure 1.7.1 | Figure 1.8.1 |

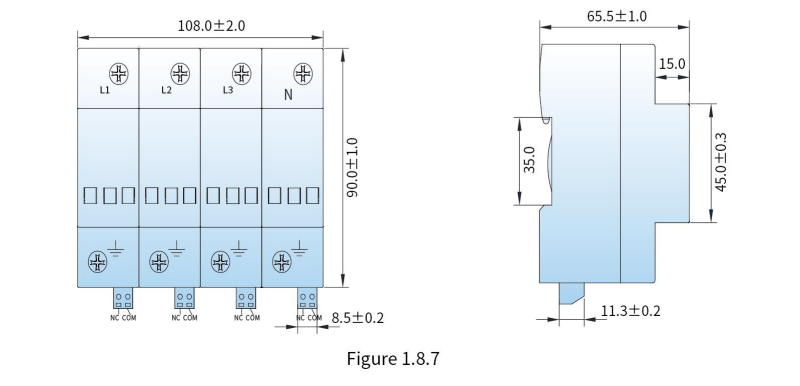

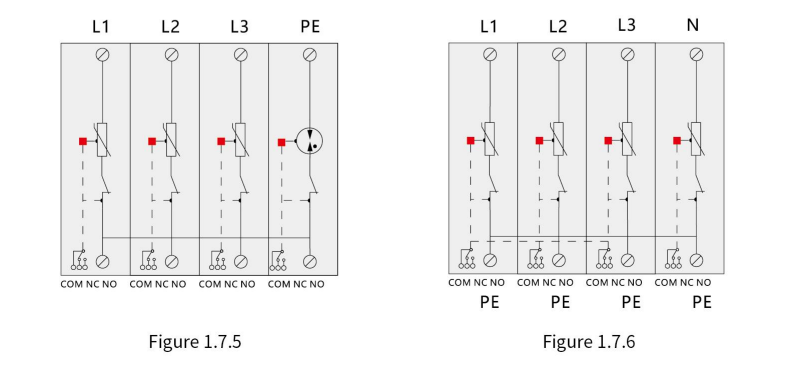

VPM1000-40/4P | AC 800 V | AC 1000 V | 4.0 kV | 20 kA | 40 kA | L-PE | Figure 1.7.6 | Figure 1.8.7 |

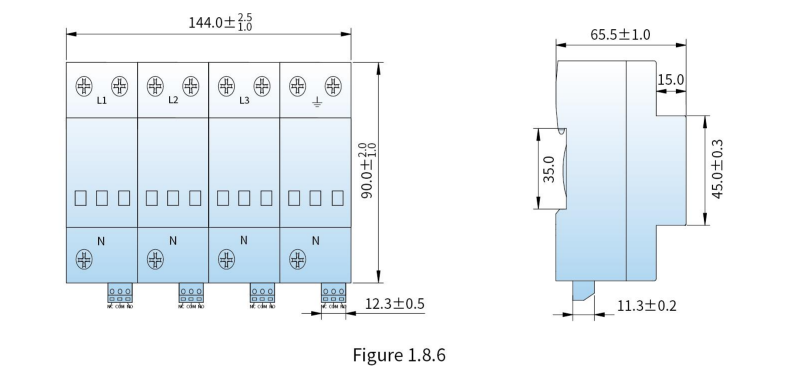

VPM1000-40/3N+NPG | AC 800 V | AC 1000 V | 4.5 kV | 20 kA | 40 kA | L-PE | Figure 1.7.5 | Figure1.8.6 |

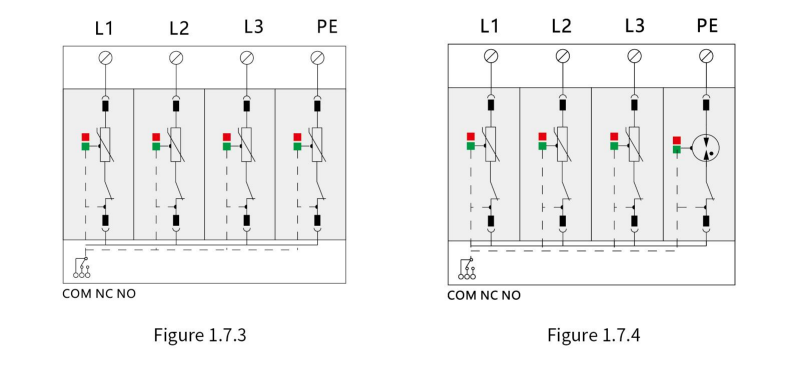

Çalışma prensipi:
