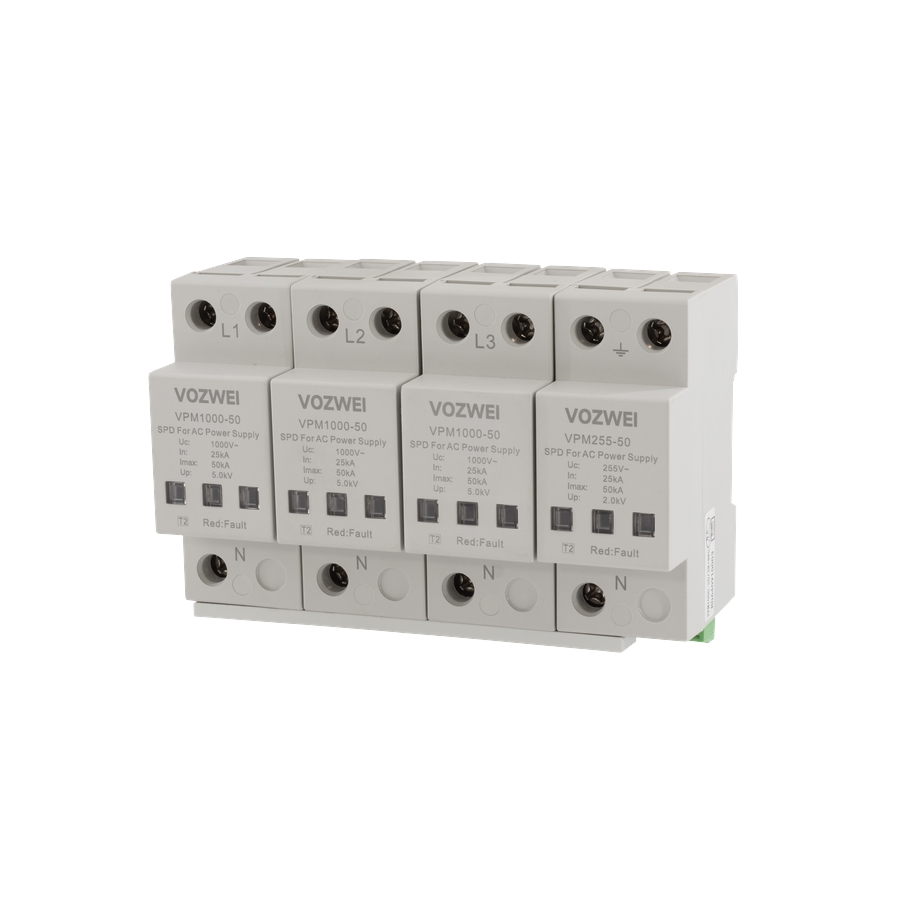

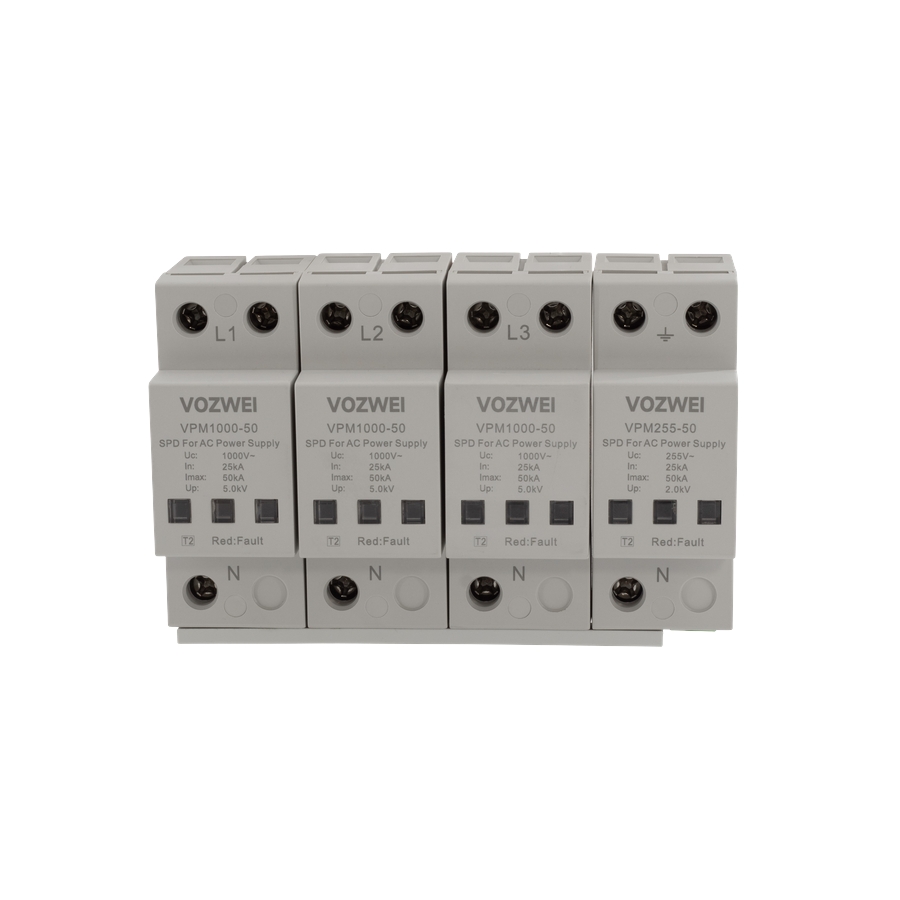

VPM1000-50 Serisi Tip 2 AC Aşırı Gerilim Koruma Cihazı (SPD)
VPM1000-50, ultra yüksek voltaj koruması için yüksek performanslı Tip 2 AC SPD'dir. 1000V AC Uc ile, 25 kA nominal boşaltma akımı (In) ve 50 kA (8/20 μs) maksimum kapasite (Imax) ile başa çıkar. ≤ 5.0 kV'a kadar sahip, tamamen EN / IEC 61643-11 uyumludur. Özel endüstriyel ve PV AC tarafı sistemleri için ideal.
Vurgular
- 1000V AC'ye kadar destekleyen ultra yüksek gerilimli Tip 2 koruma
- 50kA Imax (8/20 μs) ile 25kA anma In değerini karşılar
- Düşük gerilim koruma seviyesi Up ≤ 5.0kV
Ürün Bilgileri
- Tip: Tip 2 AC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 1000V AC
- Anma deşarj akımı (In): 25kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 50kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 5.0kV
- Standart uyumluluğu: EN/IEC 61643-11
- Özel endüstriyel ve PV AC tarafı sistemleri için yüksek performanslı, ultra yüksek gerilimli Tip 2 koruma
- Mükemmel gerilim sınırlama performansına sahip yüksek performanslı MOV teknolojisi
Uygulama:
Bu ani enerji koruyucu cihaz (SPD), çeşitli şebeke koşullarında dayanıklı performans sunar ve rüzgar enerjisi, fotovoltaik kurulumları ve elektrikli araç şarj altyapıları gibi yenilikçi enerji sistemlerinde özel olarak tasarlanmıştır. Konverter, invertör, kombiner kutusu, şebekeye bağlanma kabinleri ve şarj istasyonları (genellikle LPZ1 ile LPZ2 bölgeleri arası) gibi kritik iç düğümlere monte edilmesi için mühendisliklenmiştir. Hedefi, endüktif geçici aşırı gerilimler ve anahtarlama ani enerjilerinden kaynaklanan zararlardan hassas elektrik cihazlarını korumaktır.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
M |
|
3 |
Maks. sürekli çalışma voltajı Uc |
750: AC 750 V; 1000: AC 1000 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; 50: 50 kA; 100: 100 kA |
|
5 |
Koruma modu |
3P: 3P; 4P: 4P; 3P+1P: 3P+1P; 3N+NPG: 3N+NPG |
Örnek: VPM1000-40/3P → Uc: AC 1000 V; Imax: 40 kA; Koruma modu: 3P.
Teknik parametreler:
|
Model |
VPM1000-50/3N+NPG |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
|
Koruma modu |
3+1 mode |
|
Nominal çalışma voltajı Un |
AC 800 V 50/60 Hz |
|
Maks. sürekli çalışma voltajı Uc |
AC 1000 V 50/60 Hz |
|
Nominal boşaltma akımı In (8/20 μs) |
25 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
50 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 5.0 kV |
|
sızıntı akımı |
≤ 20 μA |
|
Yanıt süresi |
≤ 25 ns |
|
Maks. yedek sigorta |
80 A gL/gG |
|
Kesim alanı |
6 ~ 35 mm2 |
|
Uzunluk terminallerini soyma |
12.5 mm |
|
Sıklama torku |
3 N·m |
|
Normal / Hata Göstergesi |
Yeşil / Kırmızı |
|
Uzaktan sinyalleme modu |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması |
|
Uzaktan sinyal temas performansı |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzak kesit alanı |
Maksimum. 1.5 mm2 |
|
Kurulum yöntemi |
35 mm DIN rayı |
|
Konut malzemesi |
UL94-V0 |
|
Koruma sınıfı |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
90 mm × 144 mm × 65.5 mm (tolerans ± 1 mm) |
|
Modül takılabilir |
Takılabilir |
|
İç koruma cihazı |
Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
Selection guide:
|
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
|
VPM1000-50/3N+NPG |
AC 800 V |
AC 1000 V |
5.0 kV |
25 kA |
50 kA |

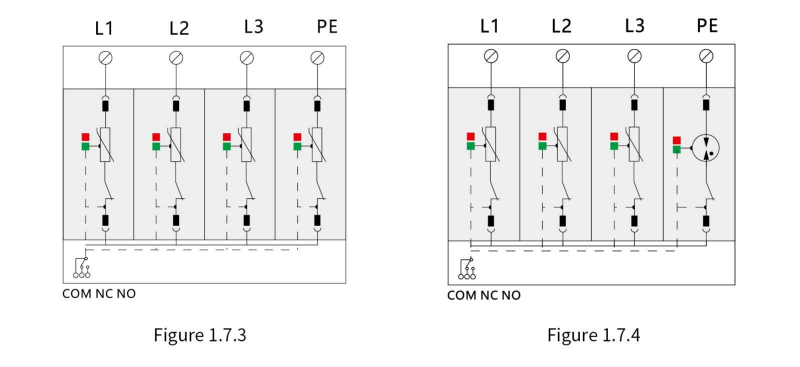

L-N & N-PE |
Figure 1.7.4 |

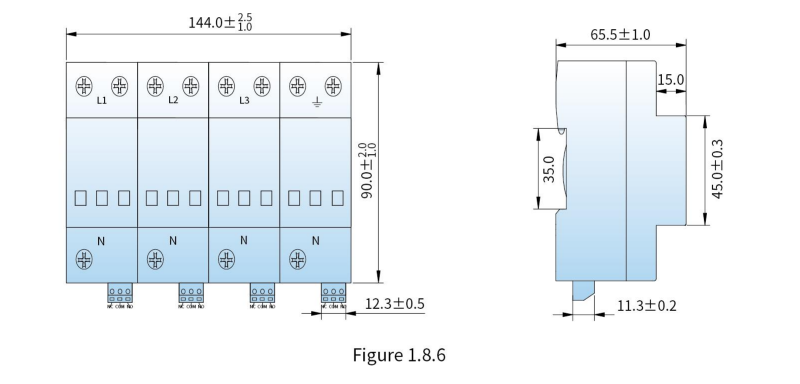

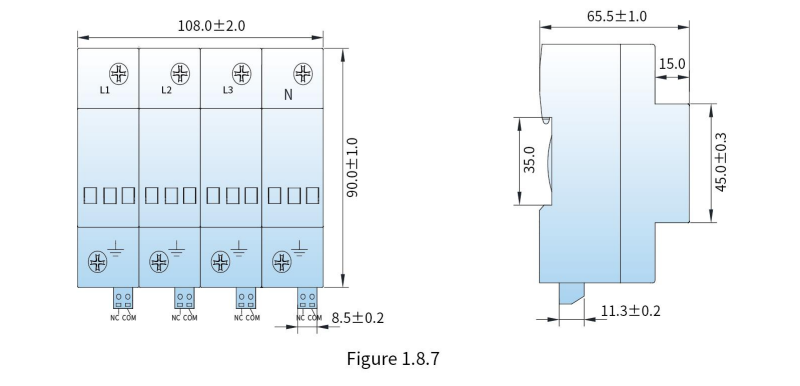

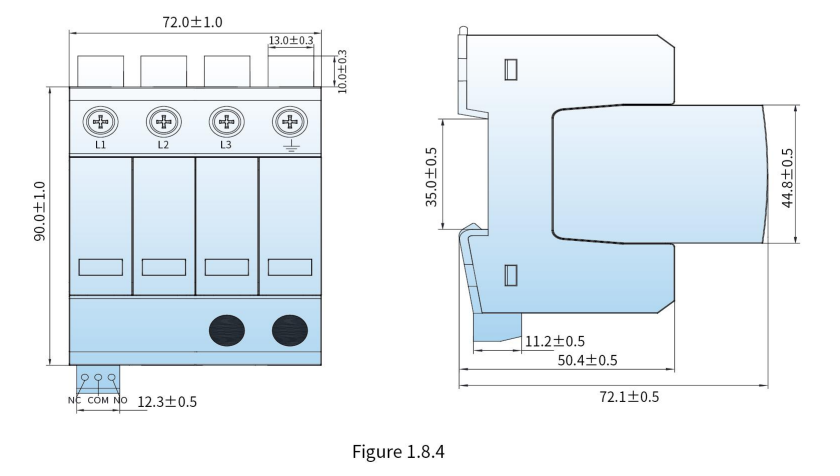

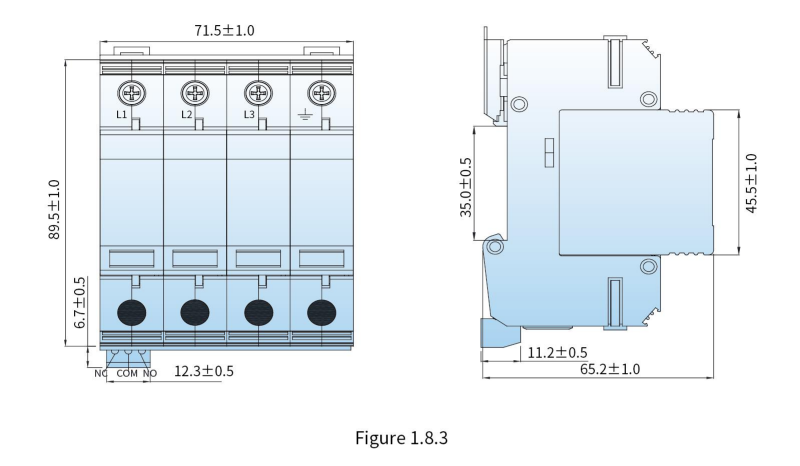

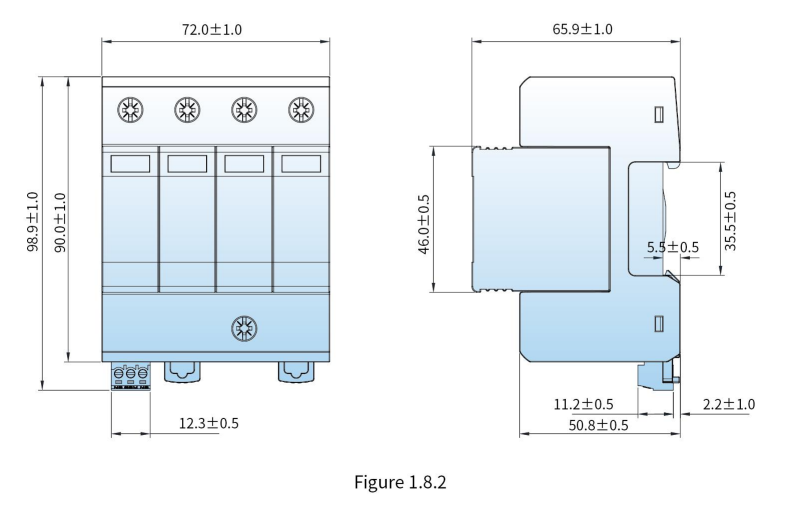

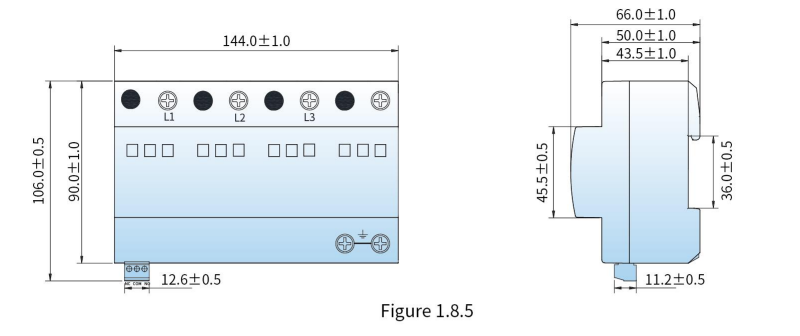

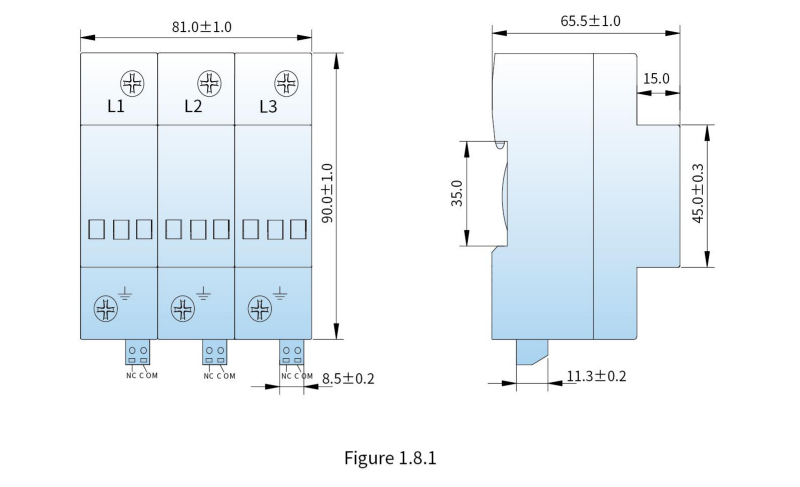

Figure 1.8.6 |

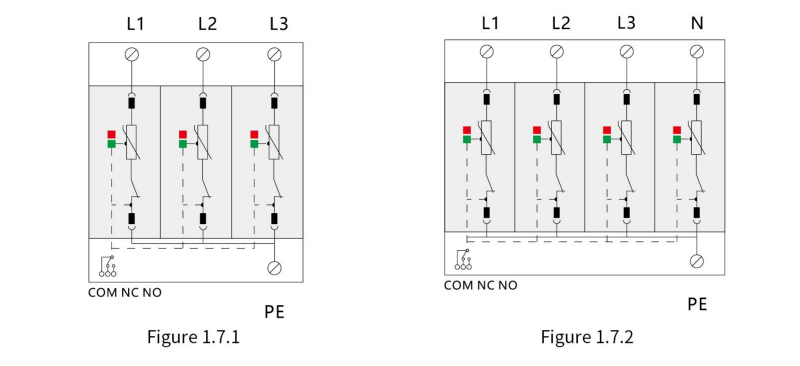

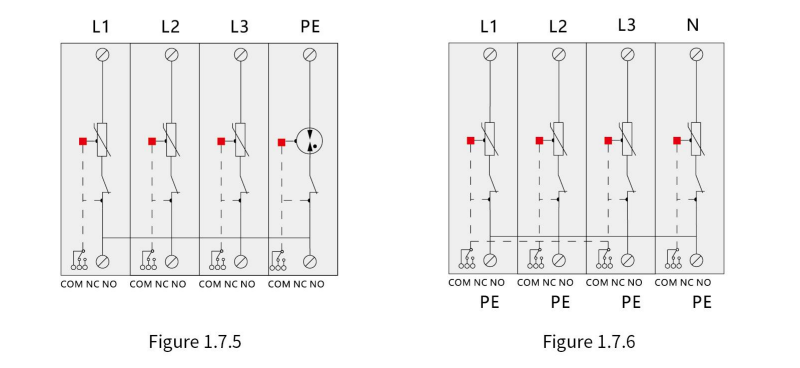

Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPM1000-50 Serisi nedir?
A: Özel endüstriyel ve PV AC tarafı sistemler için yüksek performanslı Tip 2 AC SPD'dir.
Q: Maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimi (Uc) 1000V AC'dir.
Q: Deşarj akımı dereceleri nelerdir?
A: 25kA anma deşarj akımını (In) ve 50kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir.
Q: Gerilim koruma seviyesi nedir?
A: Gerilim koruma seviyesi (Up) ≤ 5.0kV'dir.
Q: Hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
