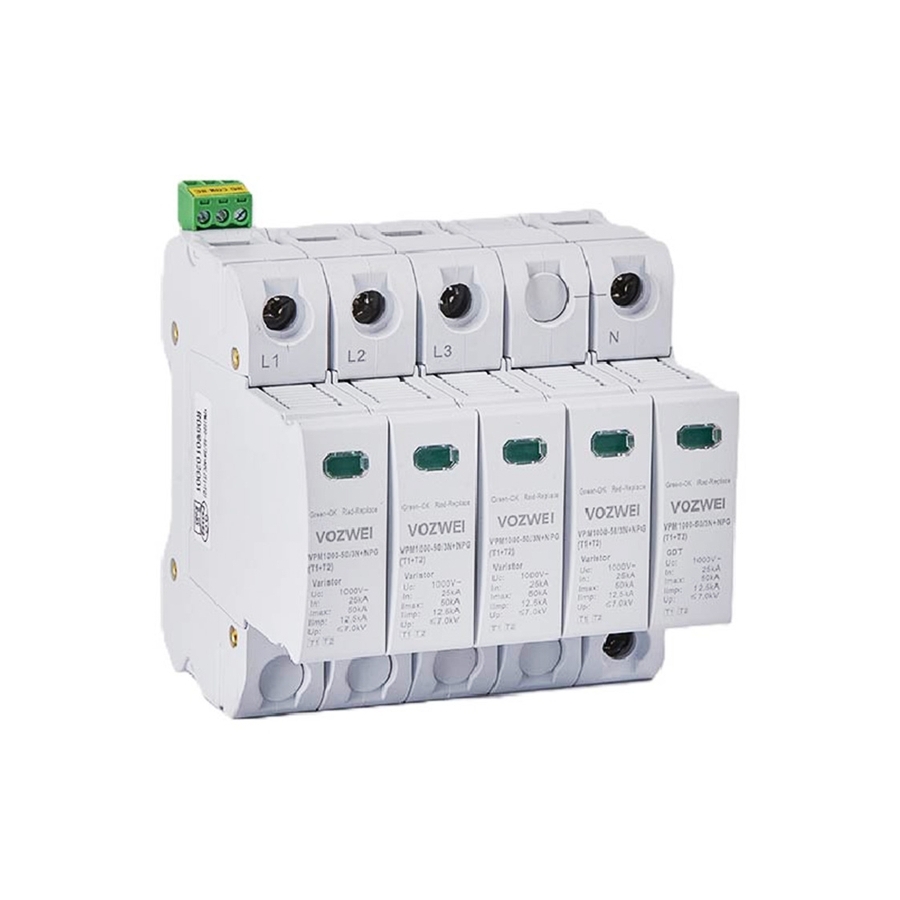

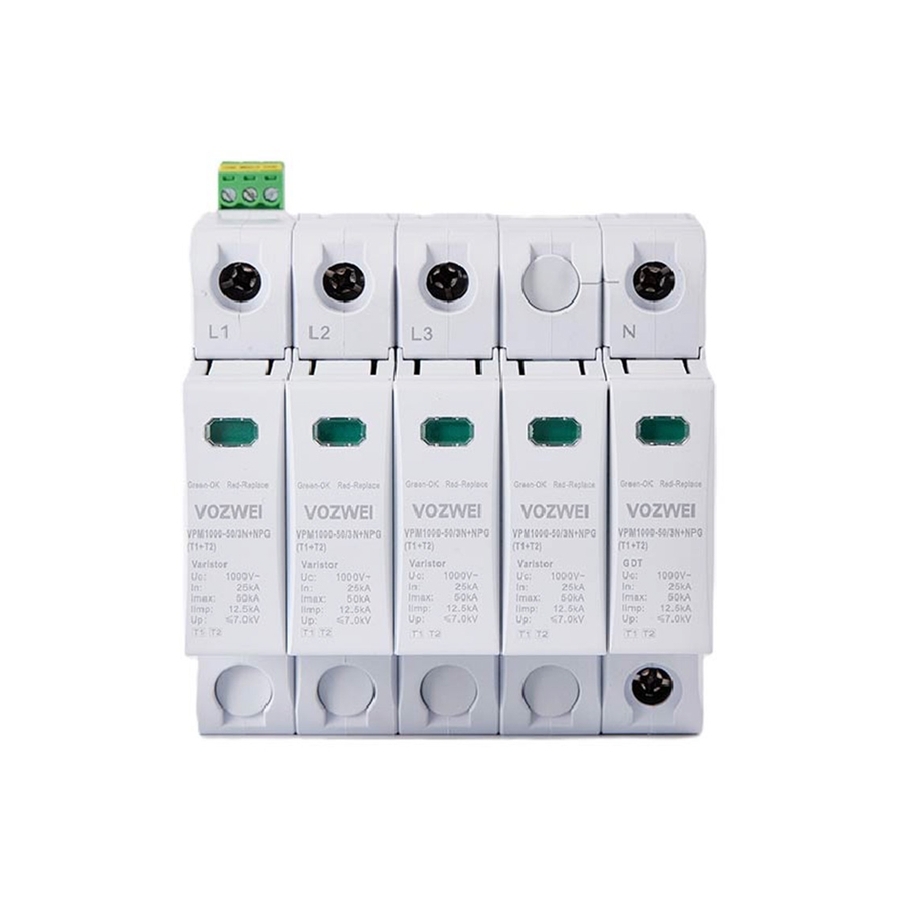

VPM1000-50 (T1+T2) Serisi Tip 1+2 AC Aşırı Gerilim Koruma Cihazı (SPD)
VPM1000-50, ultra yüksek voltajlı koruma için birinci sınıf Tip 1 + 2 AC SPD'dir. Uc'yi 1000V AC'ye kadar destekleyen, 12,5 kA (10/350 μs) ve 50 kA (8/20 μs) Imax'i ele alır. ≤ 7.0 kV'a kadar sahip, tamamen EN / IEC 61643-11 uyumludur. Büyük ölçekli PV AC tarafı ve yüksek voltajlı endüstriyel güç sistemlerinde maksimum güvenlik için tasarlanmıştır.
Vurgular
- 1000V AC'ye kadar ultra yüksek gerilim için birleşik Tip 1+2 koruma
- 12.5kA (10/350 μs) Iimp ile doğrudan yıldırıma dayanır
- 50kA (8/20 μs) maksimum deşarj kapasitesi Imax
- EN/IEC 61643-11 ile tam uyumlu
Ürün Bilgileri
- Tip: Tip 1+2 (T1+T2) AC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 1000V AC'ye kadar
- Yıldırım darbe akımı (Iimp): 12.5kA (10/350 μs)
- Maksimum deşarj akımı (Imax): 50kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 7.0kV
- Standart uyumluluğu: EN/IEC 61643-11
- Ultra yüksek gerilimli sistemler için birinci sınıf Tip 1+2 koruma
- Büyük ölçekli PV AC tarafı ve yüksek gerilimli endüstriyel güç sistemlerinde maksimum güvenlik için tasarlanmıştır
Uygulama:
VPM1000 serileri Tip 1 + Tip 2 dalgalanma koruma cihazları (SPD) ile birleştirilmiştir. Entegre tasarımları tek bir ünite içinde koordine edilmiş iki aşamalı koruma sağlar: LPZ0-1 sınırında birincil koruma için yüksek enerji darbe akımı (Iimp) deşarjı, ardından düşük kalan voltajla ince koruma. Bu, onları yıldırım ve dalga tehditlerine karşı maksimum güvenilirlik gerektiren ticari, endüstriyel ve kritik altyapı uygulamalarında ana güç girişleri ve dağıtım panoları için ideal, yer tasarrufu sağlayan çözümler haline getirir.
Teknik parametreler:
|
Model |
VPM1000-50/3N+NPG(T1+T2) |
|
EN/IEC 61643-11'e göre SPD |
Type 1+2 |
|
Ağ |
/ |
|
Koruma modu |
3+1 mode |
|
Nominal çalışma voltajı Un |
AC 800 V 50/60 Hz |
|
Maks. sürekli çalışma voltajı Uc |
L-N: AC 1000 V; N-PE: AC 255 V |
|
Impuls akımı Iimp (10/350 μs) |
12.5 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
25 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
50 kA |
|
Gerilim koruma seviyesi Yukarı |
L-N ≤ 5.0 kV; N-PE ≤ 2.0 kV; L-PE ≤ 7.0 kV |
|
sızıntı akımı |
≤ 20 μA |
|
Yanıt süresi |
L-N ≤ 25 ns; N-PE ≤ 100 ns |
|
Maks. yedek sigorta |
80 A gL/gG |
|
Kesim alanı |
6 ~ 35 mm2 |
|
Uzunluk terminallerini soyma |
12.5 mm |
|
Sıklama torku |
3 N·m |
|
Normal / Hata Göstergesi |
Yeşil / Kırmızı |
|

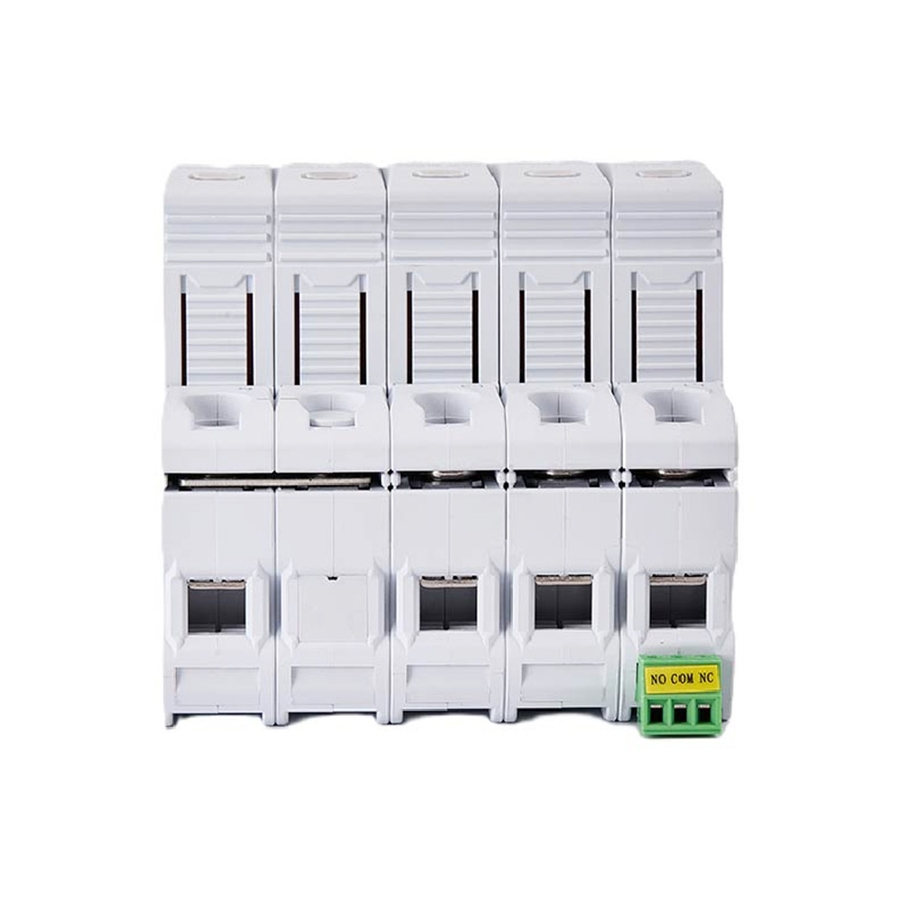

Uzaktan sinyalleme modu |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
|
Uzaktan sinyal temas performansı |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzak kesit alanı |
Maksimum. 1.5 mm2 |
|

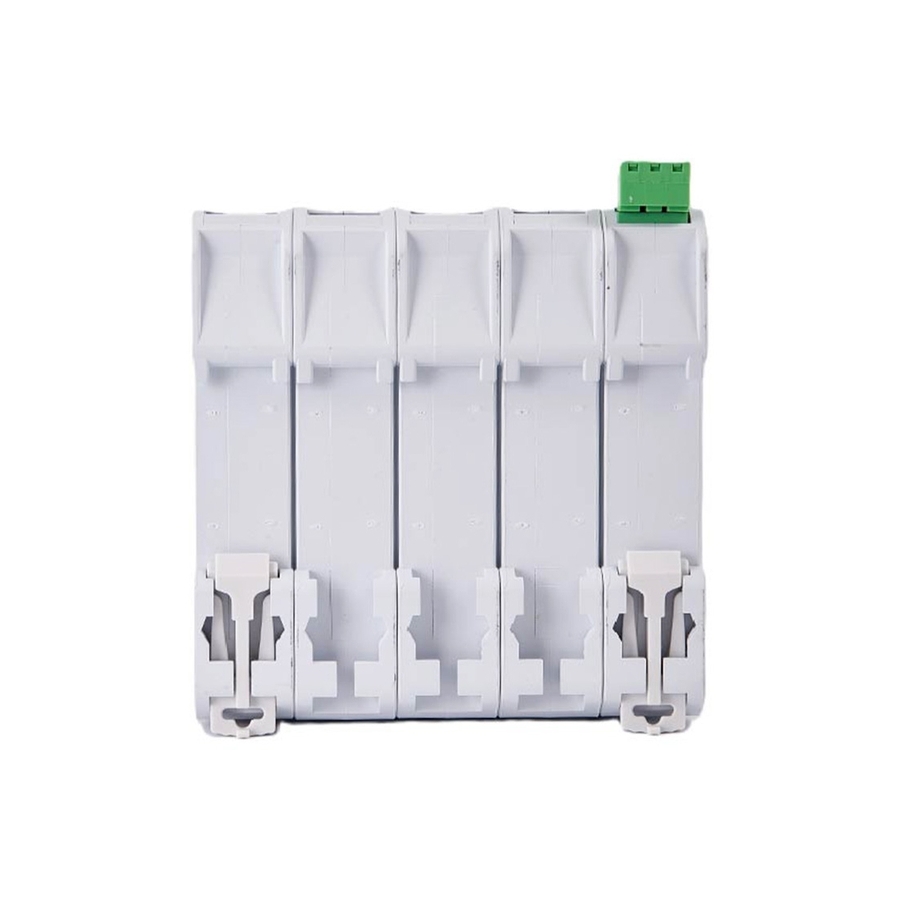

Kurulum yöntemi |
35 mm DIN rayı |
|
Konut malzemesi |
PA66 UL94-V0 |
|
Koruma sınıfı |
IP20 |
|
Çalışma sıcaklığı |
-40 °C ~ +70 °C |
|
Nispeten nem |
≤ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 3000 m |
|
Çerçeve boyutları (terminal olmadan) |
92 mm × 90 mm × 85.4 mm (tolerans ± 1 mm) |
|
Modül takılabilir |
Takılabilir |
|
İç koruma cihazı |
Düşük sıcaklık tetikleme cihazı |
|
Kısa devre dayanıklılığı |
/ |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Iimp |
Koruma modu |
Çalışma prensipi |
Boyut |
|
VPM1000-50/3N+NPG(T1+T2) |
AC 800 V |
AC 1000 V |
7.0 kV |
25 kA |
50 kA |
L-N & N-PE |

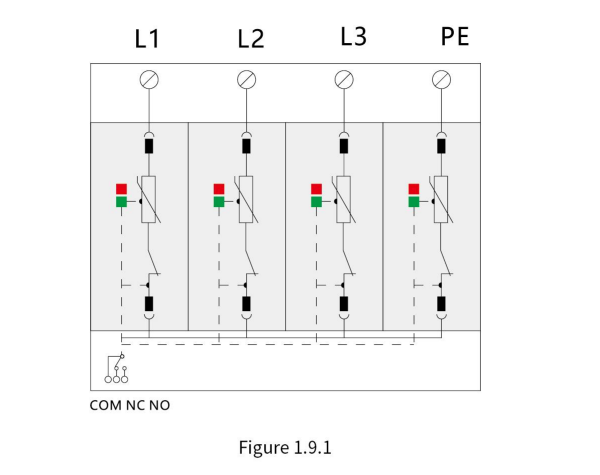

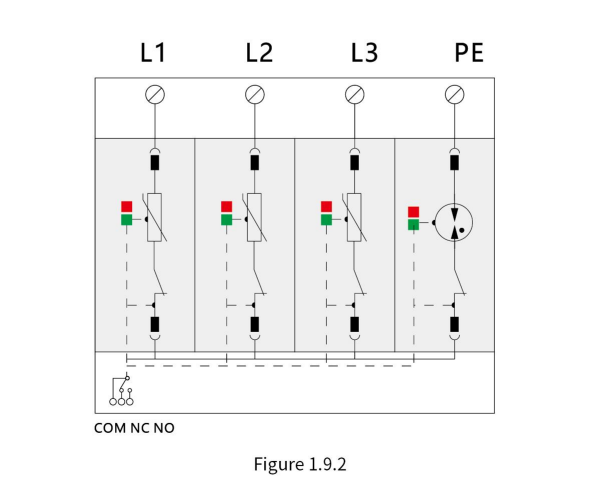

Figure 1.9.2 |

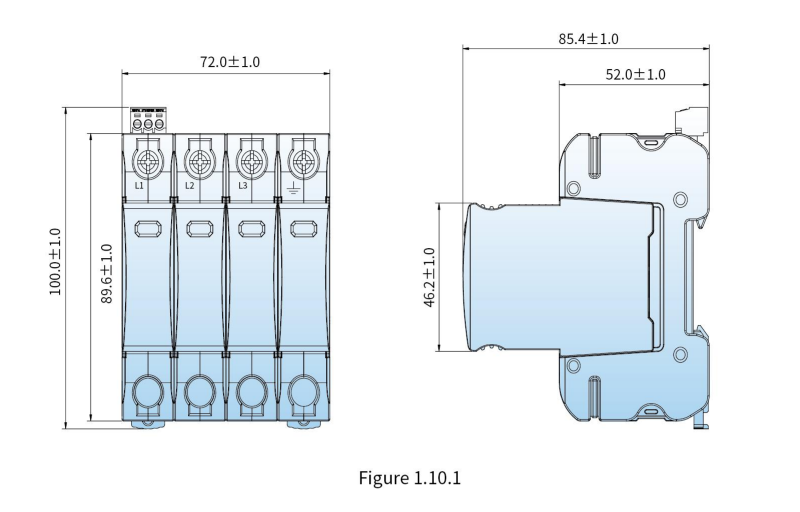

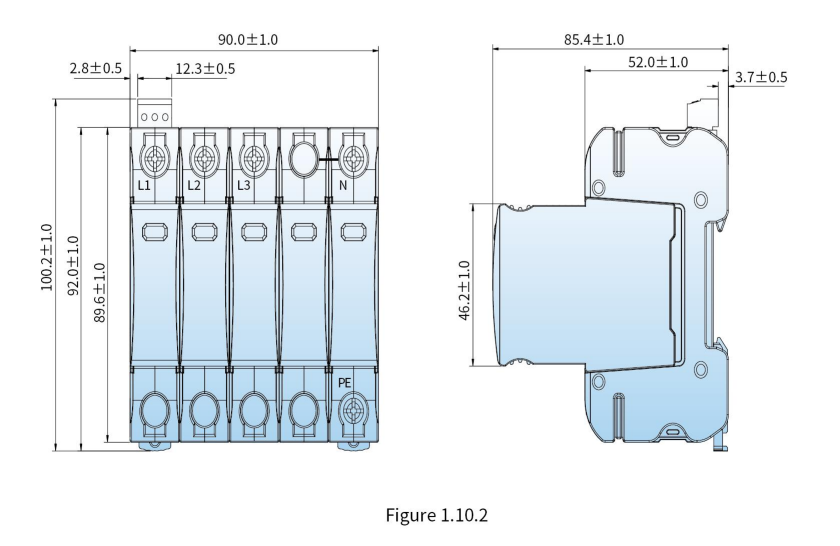

Figure 1.10.2 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPM1000-50 (T1+T2) Serisi nedir?
A: Ultra yüksek gerilimli AC sistemlerde hem doğrudan yıldırım darbelerine hem de endüktif geçici aşırı gerilimlere karşı çift katmanlı koruma sağlayan birinci sınıf Tip 1+2 birleşik aşırı gerilim koruma cihazıdır (SPD).
Q: VPM1000-50 (T1+T2) Serisi hangi gerilimi yönetebilir?
A: Maksimum sürekli çalışma gerilimini (Uc) 1000V AC'ye kadar destekler; bu da onu yüksek gerilimli AC uygulamaları için uygun kılar.
Q: VPM1000-50 (T1+T2) Serisinin deşarj akımı dereceleri nelerdir?
A: 12.5kA (10/350 μs) yıldırım darbe akımını (Iimp) ve 50kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir; gerilim koruma seviyesi (Up) ≤ 7.0kV'dir.
Q: VPM1000-50 (T1+T2) Serisi hangi uygulamalar için tasarlanmıştır?
A: Büyük ölçekli PV AC tarafı ve yüksek gerilimli endüstriyel güç sistemlerinde maksimum güvenlik için tasarlanmıştır.
Q: VPM1000-50 (T1+T2) Serisi hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
