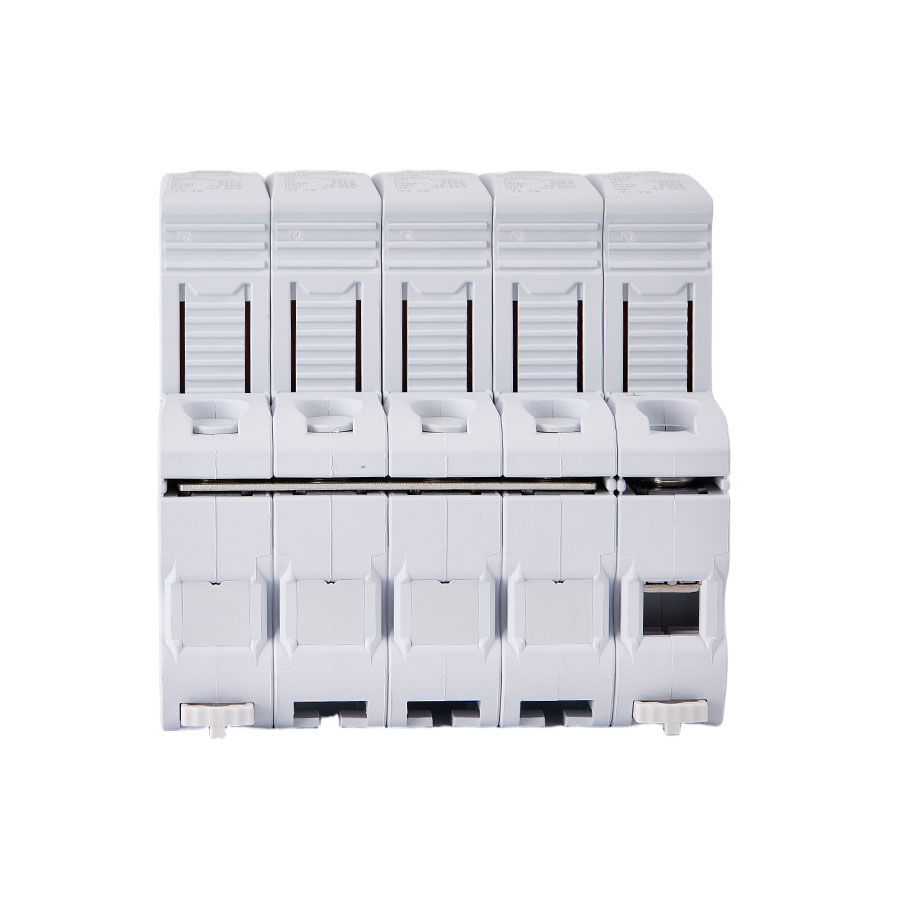

VPM1000, AC1000V Aşırı Gerilim Koruma Cihazı (SPD)
- Geliştirilmiş aşırı gerilim dayanımı için 3+1 konfigürasyonlu Tip 1+Tip 2 koruma
- 800V’a kadar AC sistemler için 12.5kA darbe akımı ve 50kA maksimum deşarj kapasitesi
- Optimize edilmiş gerilim koruma seviyeleri (L-N ≤5.0kV, N-PE ≤2.0kV)
- Modüler tasarım sayesinde esnek kurulum ve kolay bakım

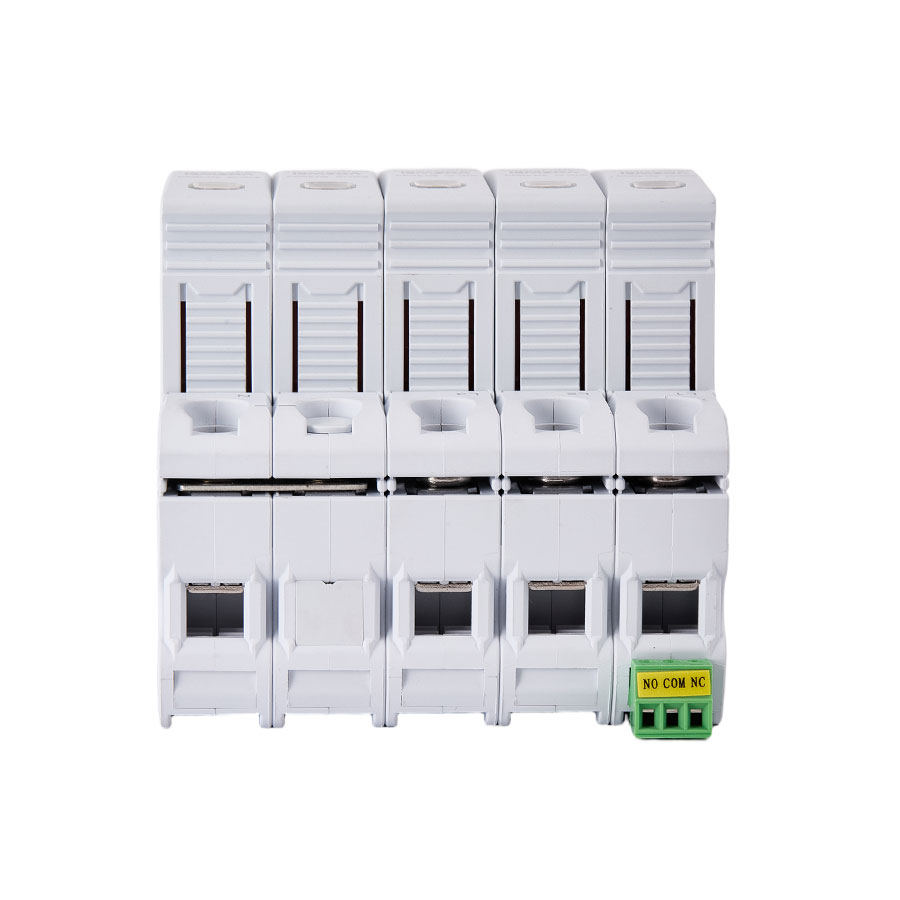

- Sistem izleme için uzaktan alarm kontağı (NC-COM-NO)
Teknik parametreler
| Ürün No. | VPM1000-50/3N+NPG (T1+T2) |
| EN/IEC 61643-11’e göre SPD | Tip 1+Tip 2 (T1+T2) |
| Koruma modu | 3+1 mode |
| Anma çalışma gerilimi Un | AC800V, 50/60Hz |
| Maksimum sürekli çalışma gerilimi Uc | L-N: AC1000V; N-PE: AC255V |
| Darbe akımı Iimp (10/350μs) | 12.5kA |
| Anma deşarj akımı In (8/20µs) | 25kA |
| Maksimum deşarj akımı Imax (8/20µs) | 50kA |
| Gerilim koruma seviyesi Up | L-N≤5.0kV; N-PE≤2.0kV; L-PE≤7.0kV |
| Kaçak akım | ≤20μA |
| Tepki süresi | L-N≤25ns; N-PE≤100ns |
| Maksimum yedek sigorta | 80A gL/gG |
| Kablo kesit alanı | 6~35mm² |
| Kablo soyma uzunluğu | 12.5mm |
| Sıkma torku | 3N·m |
| Arıza göstergesi | Yıldırım koruma modülünde, arıza durumunda kırmızıya dönen bir gösterge penceresi bulunur |
| Uzaktan sinyal modu | RSC: Uzaktan sinyal kontağı, NC-COM-NO kontağı |
| Uzaktan sinyal kontağı performansı | AC: 250V/0.5A; DC: 250V/0.1A, 125V/0.2A, 75V/0.5A |
| Uzaktan bağlantı kesit alanı | Maks. 1.5mm² |
| Montaj yöntemi | 35mm DIN rail |
| Gövde malzemesi | PA66 UL94-V0 |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -40℃~+70℃ |
| Bağıl nem | ≤95% (25℃) |
| Çalışma yüksekliği | ≤3000m |
| Dış boyutlar (terminal hariç) | 92mm × 90mm × 85.4mm |
İpuçları: Daha fazla bilgi için lütfen aşağıdaki belgelerde yer alan kullanım kılavuzuna veya özellik sayfasına başvurun.
