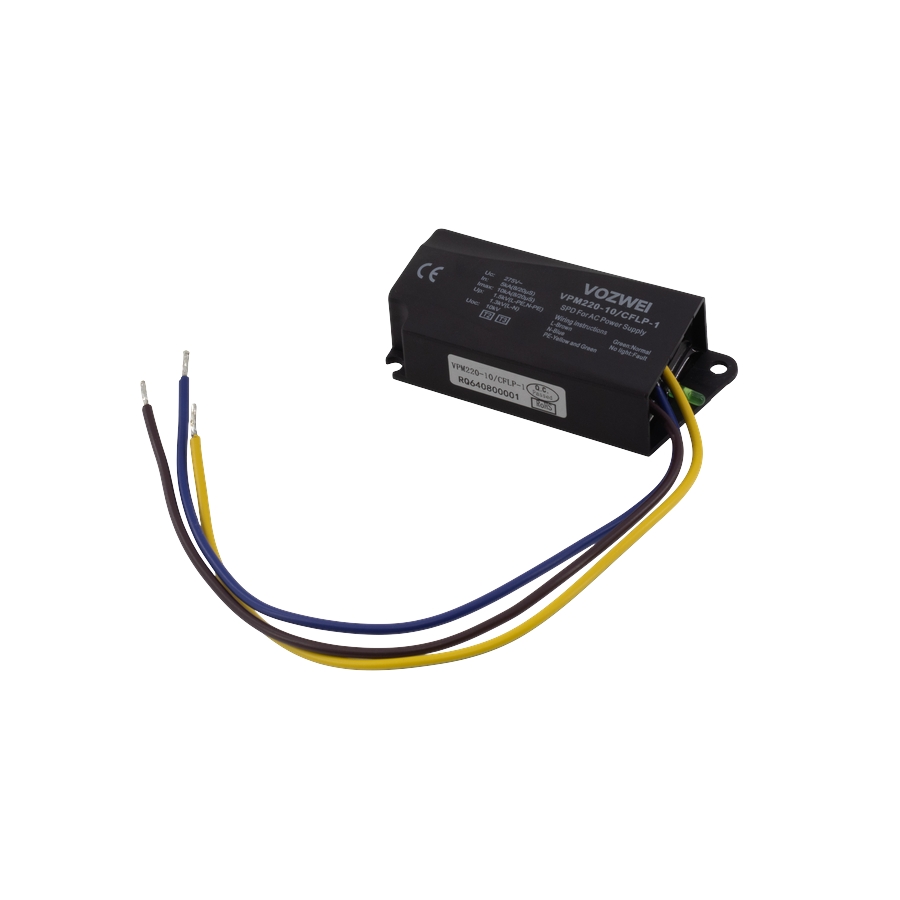

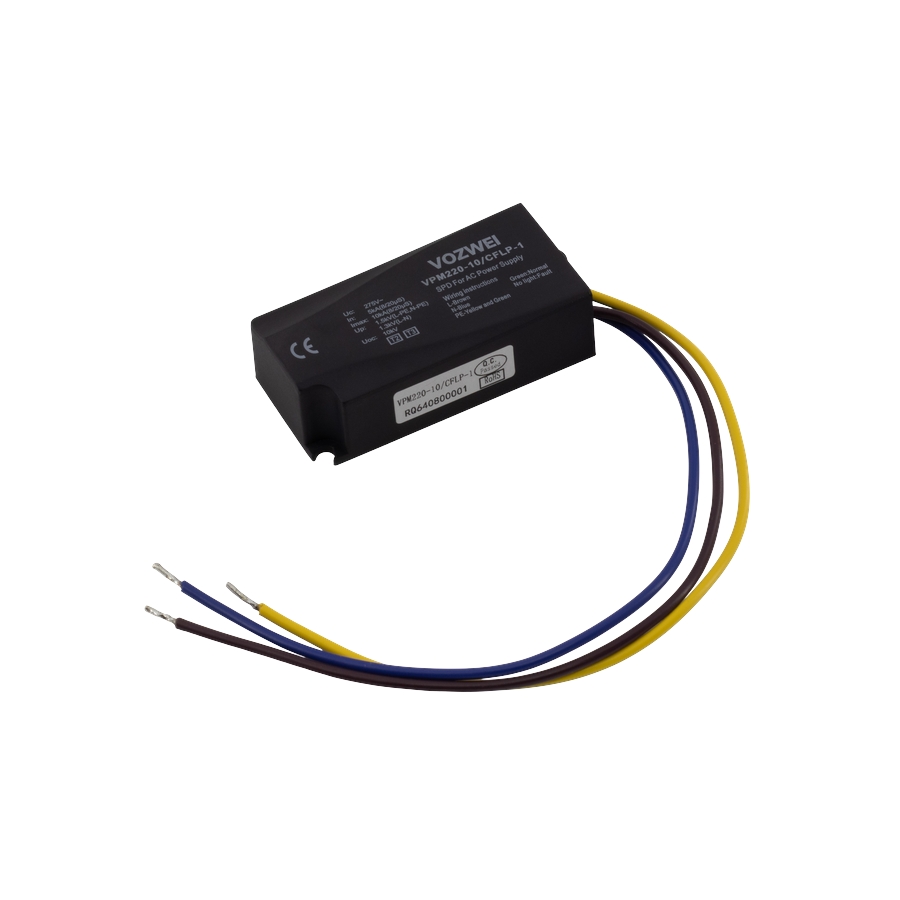

VPM220-10 (CFLP) Serisi Tip 3 LED Aşırı Gerilim Koruma Cihazı (SPD)

SN

Adı

Specification, type code

1

Tasarım kodu

VP

2

Ürün Serisi

M

3

Nominal kaynak voltajı

220 V

4

Maksimum boşaltma akımı Imax

10: 10 kA

5

Koruma modu

C: Tam Koruma

6

Özellikler ve Özellikler

FL: Sigorta, LED Alarm Göstergesi; L: Sigorta ve LED Alarm Göstergesi

7

Arayüz ve Bağlantı

T: İki limanlı

8

Tasarım ve İnşaat

P: Plastik Konut

9

Nominal çalışma voltajı Un

1: AC 275 V; 2: AC 320 V

Model

VPM220-10/CFLP-1

EN/IEC 61643-11'e göre SPD

Type 3

Koruma modu

L-PE & N-PE & L-N

Nominal çalışma voltajı Un

AC 220-240 V 50/60 Hz

Maks. sürekli çalışma voltajı Uc

AC 275 V 50/60 Hz

Nominal boşaltma akımı In (8/20 μs)

5 kA

Maksimum boşaltma akımı Imax (8/20 us)

10 kA

Gerilim koruma seviyesi Yukarı

L-PE/N-PE ≤ 1.5 kV, L-N ≤ 1.3 kV

sızıntı akımı

≤ 20 μA

Yanıt süresi

L-N ≤ 25 ns, L-PE/N-PE ≤ 100 ns

Sıklama torku

Yeşil / Kırmızı

Uzak kesit alanı

Paralel kurulum

Kurulum yöntemi

UL94-V0

Konut malzemesi

IP20

Nispeten nem

≤ 95% (25 °C)

Çalışma sıcaklığı

-40 °C ~ +80 °C

Çalışma yüksekliği

≤ 4000 m

Çerçeve boyutları (terminal olmadan)

79 mm × 35 mm × 20 mm (tolerans ± 1 mm)

İç koruma cihazı

Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir

Ekstraksiyon tel

L - Kahverengi, N - Mavi, PE - Sarı-Yeşil, Tel Uzunluğu 120 mm

Güç Dağıtım Sistemi

TN

Model

Un

Uc

Up

In

Imax

Koruma modu

Çalışma prensipi

Boyut

VPM220-10/CFLP-1

AC 230 V

AC 275 V

1.5 kV

5 kA

10 kA

L-PE & N-PE & L-N

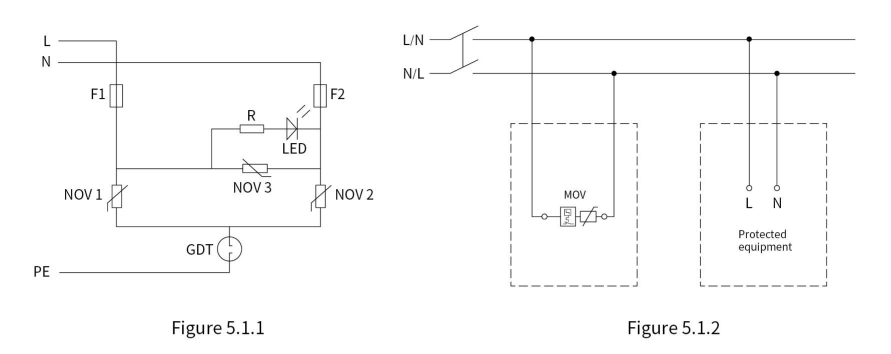

Figure 5.1.1

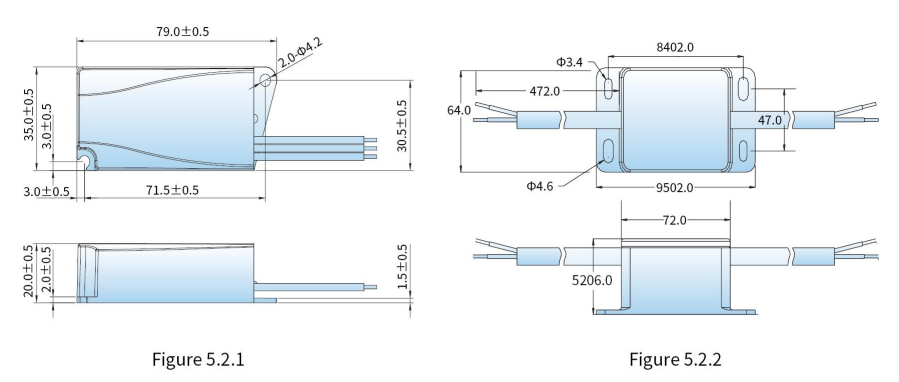

Figure 5.2.1

VPM220-10/CFLP-2

AC 230 V

AC 320 V

1.6 kV

5 kA

10 kA

L-PE & N-PE & L-N

Figure 5.1.1

Figure 5.2.1
