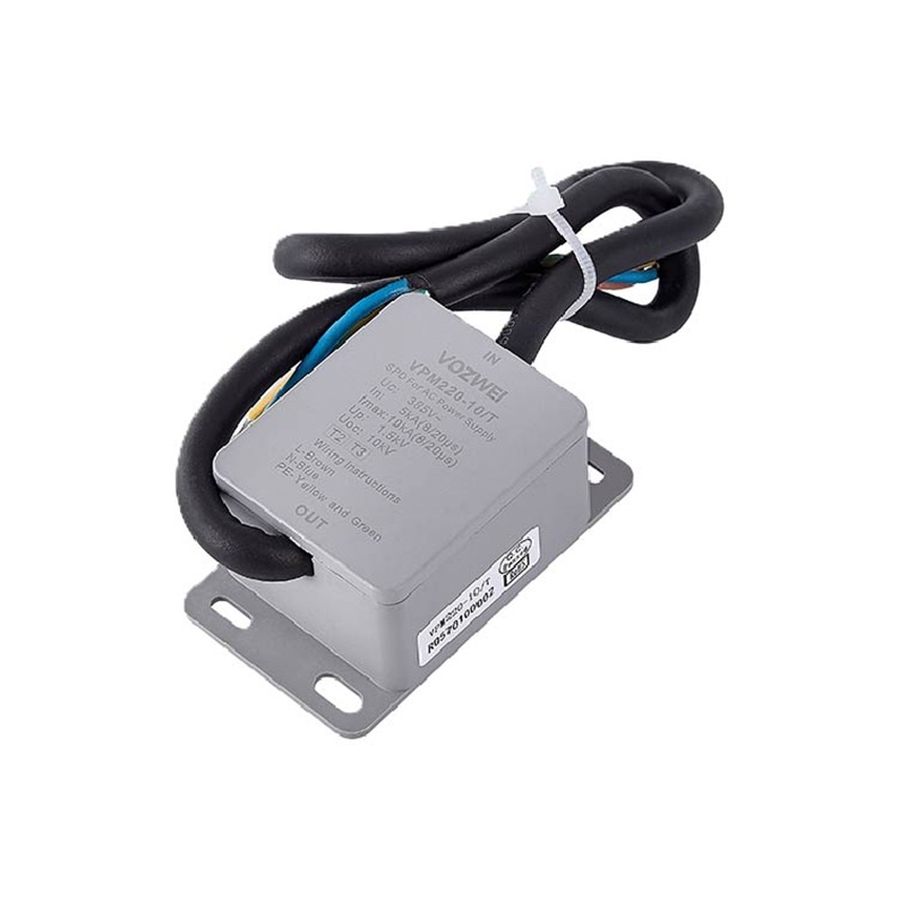

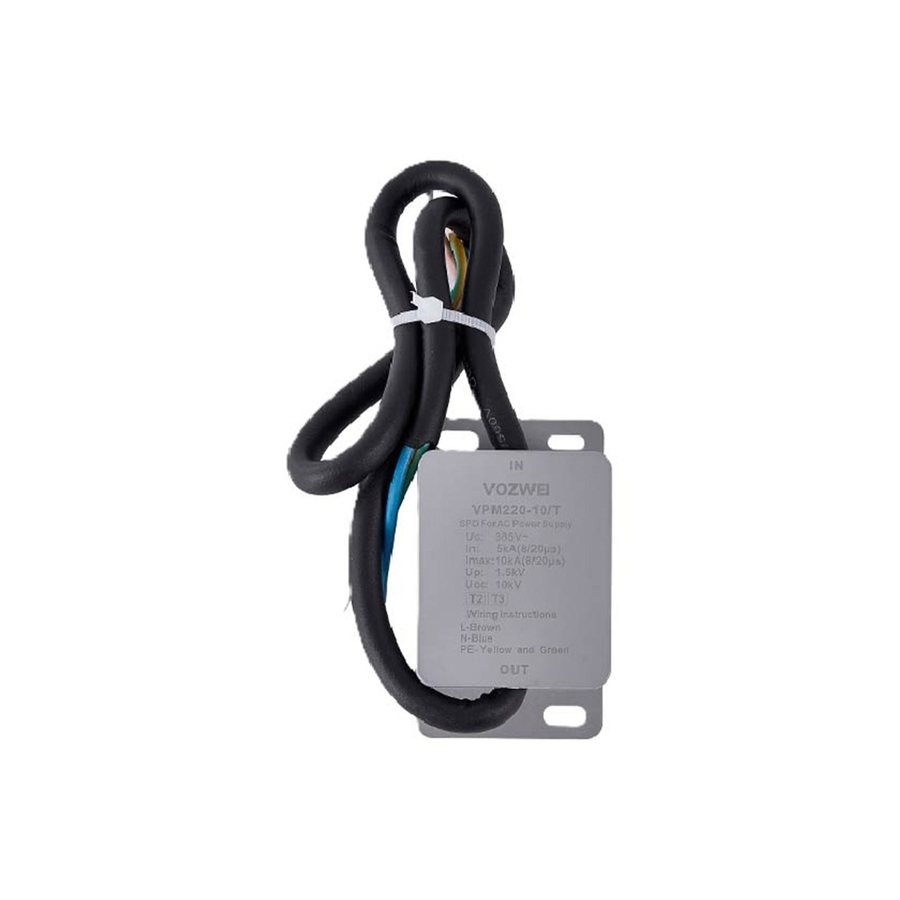

VPM220-10 (T) Serisi Tip 3 LED Aşırı Gerilim Koruma Cihazı (SPD)
VPM220-10 (T), yüksek voltajlı LED sistemlerinin terminal koruması için optimize edilmiş sağlam bir Tip 3 SPD'dir. Uc'yi 385V AC'ye kadar destekleyen, 5 kA ve 10 kA (8/20 μs) Imax'i ele alır. Hassas bir Up ≤ 1.5 kV ile tamamen EN / IEC 61643-11 uyumludur. Açık aydınlatmalar, trafik aydınlatması ve endüstriyel LED sürücülerini ince geçici dalgalara karşı korumak için ideal.
Vurgular
- Yüksek gerilimli LED sistemler için terminal Tip 3 koruma
- Güvenilir dış mekan kullanımı için entegre IP65 dereceli yapı
- 10kA Imax (8/20 μs) ile 5kA anma In değerini karşılar
- Düşük gerilim koruma seviyesi Up ≤ 1.5kV
Ürün Bilgileri
- Tip: Tip 3 LED aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 385V AC'ye kadar
- Anma deşarj akımı (In): 5kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 10kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 1.5kV
- Koruma sınıfı: IP65
- Standart uyumluluğu: EN/IEC 61643-11
- Yüksek gerilimli LED sistemler için terminal koruması
- Dış mekan aydınlatmaları, trafik aydınlatması ve endüstriyel LED sürücüleri için entegre IP65 korumalı yapı
Uygulama:
Ürün, tek fazlı 100-240 V AC güç kaynaklarının son aşamasında korunması için tasarlanmış Kategori III geçici aşırı gerilim bastırıcı olarak hizmet verir. Korunan ekipmanın içinde kurulan, yıldırım koruma bölgesi konseptine göre LPZ2'den LPZ3 bölgelerine yıldırım korumasını uygular. Hem diferansiyel mod hem de ortak mod korumasını sağlayan LED aydınlatma sistemlerini doğrudan yıldırım darbelerinden veya kaynaklanan geçici aşırı gerilimlerden kaynaklanan hasarlara karşı etkili bir şekilde korur.
Nomenklatür:
VP □ 220–□/ C FL T P -□
1 2 3 4 5 6 7 8 9
|
SN |
Adı |
Specification, type code |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
M |
|
3 |
Nominal kaynak voltajı |
220 V |
|
4 |
Maksimum boşaltma akımı Imax |
10: 10 kA |
|
Koruma modu |
C: Tam Koruma |
|
|
6 |
Özellikler ve Özellikler |
FL: Sigorta, LED Alarm Göstergesi; L: Sigorta ve LED Alarm Göstergesi |
|
7 |
Arayüz ve Bağlantı |
T: İki limanlı |
|
8 |
Tasarım ve İnşaat |
P: Plastik Konut |
|
9 |
Nominal çalışma voltajı Un |
1: AC 275 V; 2: AC 320 V |
Örnek:VPM220-10/CFLP-1 → Nominal kaynak voltajı: 220 V; Imax: 10 kA; Koruma modu:Tam Koruma; Özellikler ve Özellikler: Sigorta;Tasarım ve İnşaat: Plastik Konut; Uc: AC 275.
Teknik parametreler:
|
Model |
VPM220-10/T |
VPM220-10/TH |
|
EN/IEC 61643-11'e göre SPD |
Type 3 |
Type 3 |
|
Koruma modu |
L-PE & N-PE & L-N |
L-PE & N-PE & L-N |
|
Nominal çalışma voltajı Un |
AC 220-240 V 50/60 Hz |
AC 100-277 V 50/60 Hz |
|
Maks. sürekli çalışma voltajı Uc |
AC 385 V 50/60 Hz |
AC 320 V 50/60 Hz |
|
Impuls akımı Iimp (10/350 μs) |
5 kA |
5 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
10 kA |
10 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 1.5 kV |
L-N/L-PE ≤ 1.5 kV, N-PE ≤ 2.6 kV |
|
sızıntı akımı |
≤ 10 μA |
≤ 20 μA |
|
Yanıt süresi |
≤ 25 ns |
L-N/L-PE ≤ 100 ns, N-PE ≤ 25 ns |
|
Sıklama torku |
Yeşil / Kırmızı |
Yeşil / Kırmızı |
|
Uzak kesit alanı |
Paralel kurulum |
Seri kurulumu |
|
Kurulum yöntemi |
UL94-V0 |
UL94-V0 |
|
Konut malzemesi |
IP65 |
IP65 |
|
Nispeten nem |
≤ 95% (25 °C) |
≤ 95% (25 °C) |
|
Çalışma sıcaklığı |
-40 °C ~ +80 °C |
-40 °C ~ +80 °C |
|
Çalışma yüksekliği |
≤ 4000 m |
≤ 4000 m |
|
Çerçeve boyutları (terminal olmadan) |
73 mm × 42 mm × 30.4 mm (tolerans ± 1 mm) |
/ |
|
İç koruma cihazı |
Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
|
Ekstraksiyon tel |
L - Kahverengi, N - Mavi (Avrupa standart tel, H05V-K1.0) |
L - Siyah, N - Beyaz, PE - Yeşil |
|
Güç Dağıtım Sistemi |
LED |
LED |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
AC 220 V-240 V |
AC 385 V |
1.5 kV |
5 kA |
10 kA |
L-PE & N-PE & L-N |

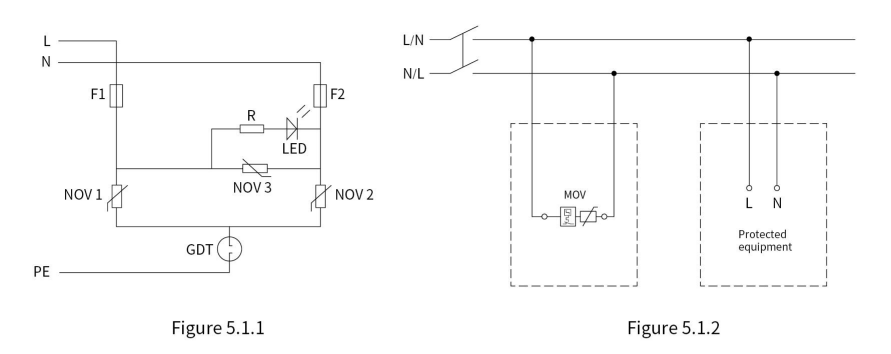

Figure 5.1.2 |

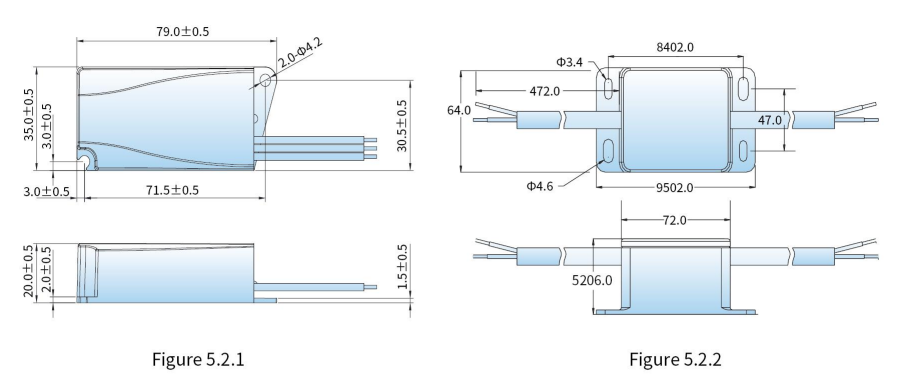

Figure 5.2.2 |
|
|
VPM220-10/TH |
AC 100 V-277 V |
AC 320V |
1.5kV |
5 kA |
10 kA |
L-PE & N-PE & L-N |

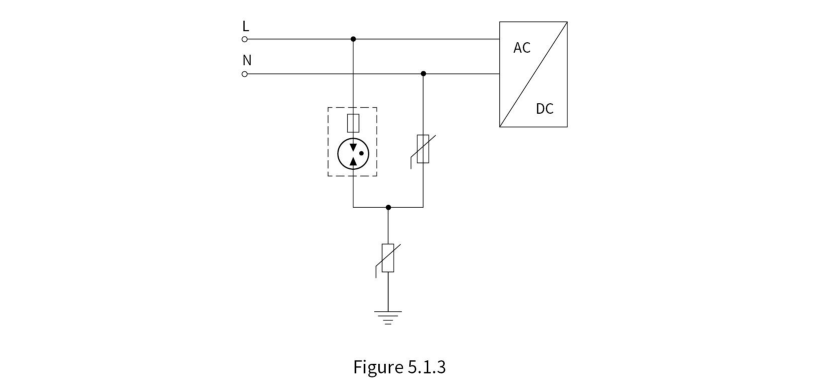

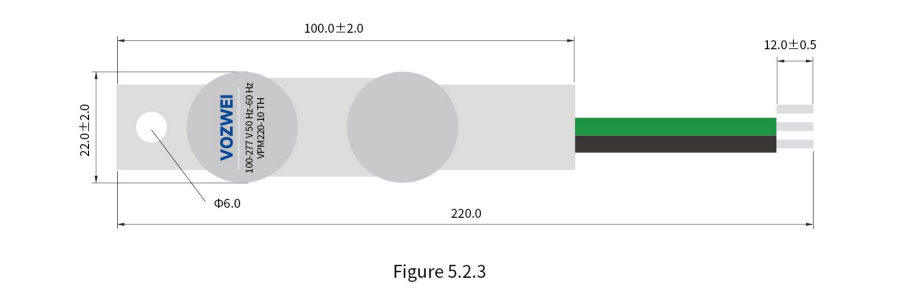

Figure5.1.3 |
Figure5.2.3 |
|
VPM220-10/TS |
AC 100 V-277 V |
AC 320 V |
1.5 kV |
5 kA |
10 kA |
L-PE & N-PE & L-N |

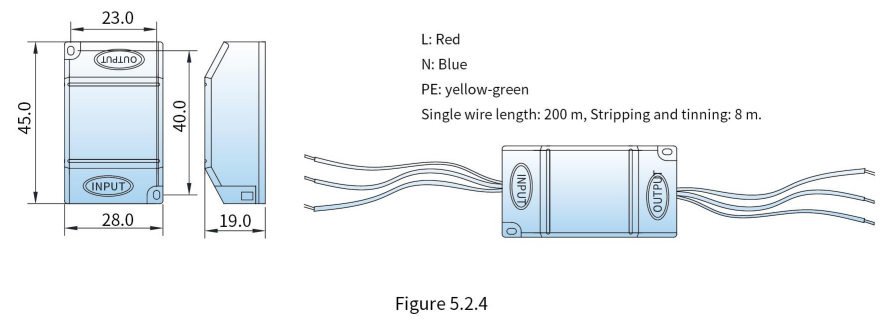

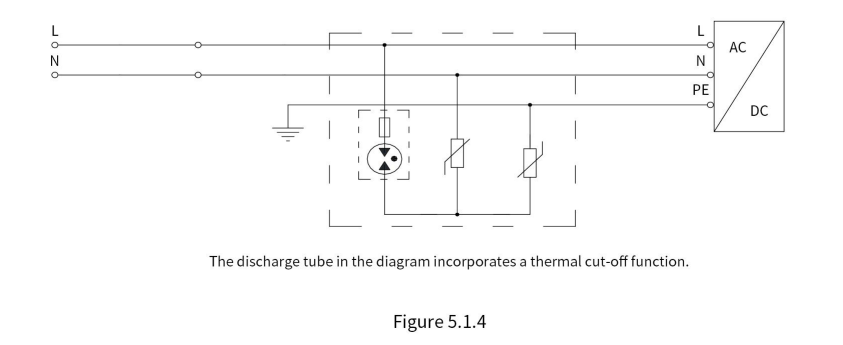

Figure 5.1.4 |
Figure 5.2.4 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPM220-10 (T) Serisi nedir?
A: Yüksek gerilimli LED sistemlerin terminal koruması için optimize edilmiş sağlam Tip 3 aşırı gerilim koruma cihazıdır (SPD).
Q: Maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimini (Uc) 385V AC'ye kadar destekler.
Q: Deşarj akımı dereceleri nelerdir?
A: 5kA anma deşarj akımını (In) ve 10kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir.
Q: Koruma sınıfı nedir?
A: Güvenilir dış mekan kurulumu için entegre IP65 korumalı yapıya sahiptir.
Q: Hangi uygulamalar için idealdir?
A: Dış mekan aydınlatmaları, trafik aydınlatması ve endüstriyel LED sürücüleri için idealdir.
