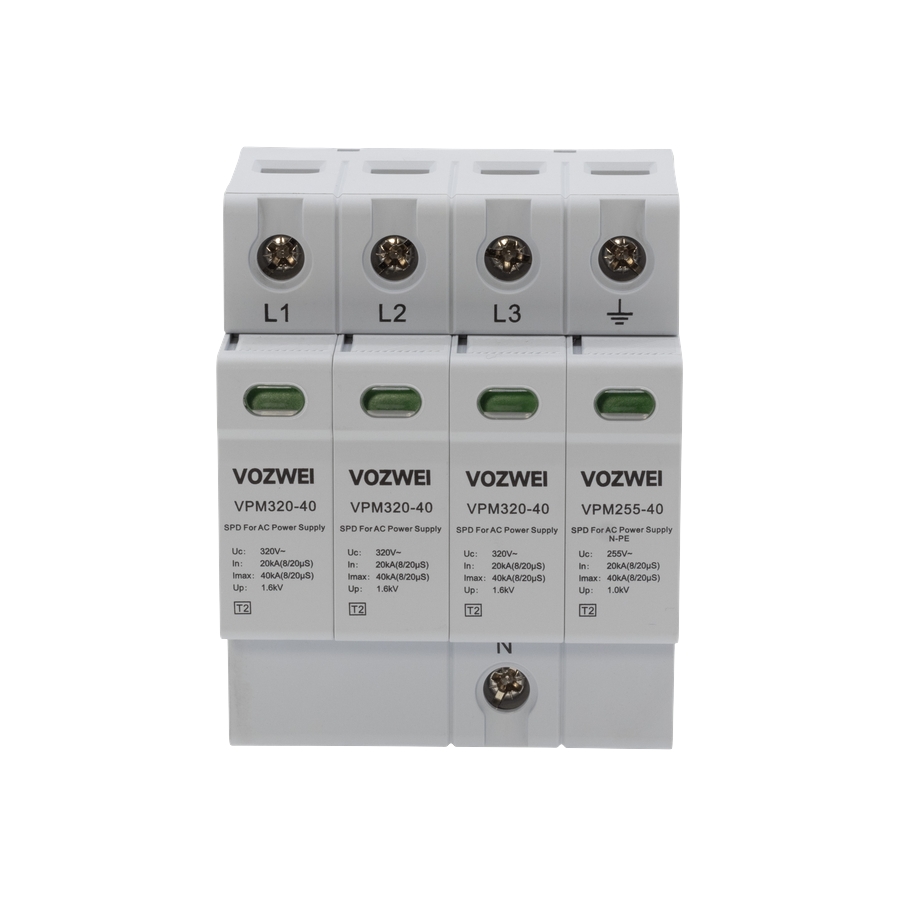

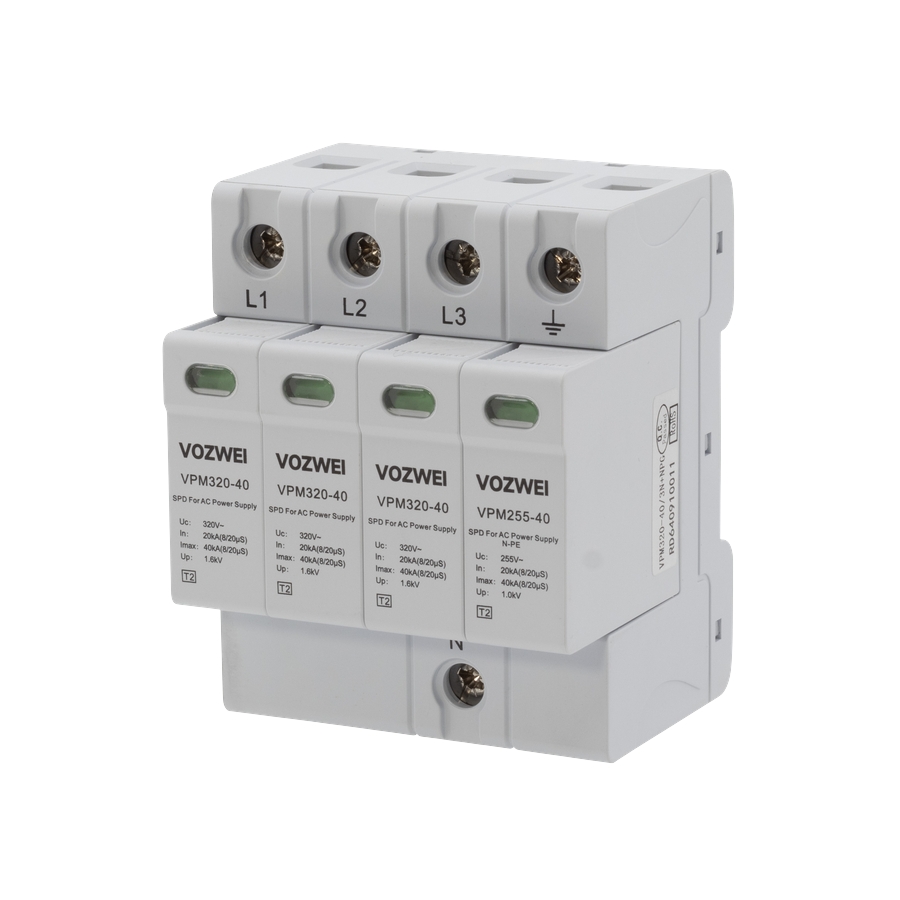

VPM320-40 Serisi Tip 2 AC Aşırı Gerilim Koruma Cihazı (SPD)
- Nominal boşaltma akımı In (8/20 μs): 20 kA / 40 kA / 50 kA
- Maksimum boşaltma akımı Imax (8/20 us): 40 kA / 80 kA / 100 kA
- Maks. sürekli çalışma voltajı Uc: AC 275 V / AC 320 V / AC 385 V
- Seçilebilir devre koruma modları: 2P / 3P / 1N + NPG / 3N + NPG / 4P
- Aygıt, yüksek performanslı metal oksit basınç direnci (MOV) teknolojisini kullanarak, yüksek geçici aşırı gerilim (TOV) dayanıklılığına ve mükemmel sınırlı gerilim özelliklerine sahiptir
- Basit kurulum ve kolay bakım sağlayan modüler takılabilir gevşeme karşıtı yapı
Uygulama:
Ürün Tip 2 düşük voltajlı gerilim koruma cihazıdır (SPD). Düşük voltajlı dağıtım sistemleri içinde sonraki koruma bölgelerinin (örneğin LPZ1-2, LPZ2-3) sınırlarında kurulum için tasarlanmıştır. Bu cihaz, dolaylı yıldırım etkileri veya anahtarlama işlemlerinden kaynaklanan kalan dalga akımlarını ve geçici aşırı gerilimleri güvenli bir şekilde boşaltarak hassas ekipmanları korur.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
SN | Adı | Özellikler, tip kodu |
1 | Tasarım kodu | VP |
2 | Ürün Serisi | M |
3 | Maks. sürekli çalışma voltajı Uc | 275: AC 275 V; 320: AC 320 V; 385: AC 385 V |
4 | Maksimum boşaltma akımı Imax | 40: 40 kA; 80: 80 kA; 100: 100 kA |
5 | Koruma modu | 2P: 2P; 3P: 3P; 1N+NPG: 1N+NPG; 3N+NPG: 3N+NPG; 4P: 4P |
Örnek: VPM275-40/3N+NPG → Uc: AC 275 V; Imax: 40 kA; Koruma modu:3N+NPG.
Teknik parametreler:
Model | VPM320-40/3N+NPG |
EN/IEC 61643-11'e göre SPD | Type 2 |
Koruma modu | 3+1 mode |
Nominal çalışma voltajı Un | AC 230/400 V 50/60 Hz |
Maks. sürekli çalışma voltajı Uc | AC 320 V 50/60 Hz (Varistor modülü Uc: 320 V 50/60 Hz; GDT modülü Uc: 255 V 50/60 Hz) |
Normal boşaltma akımı In (8/20 μs): | 20 kA |
Maksimum boşaltma akımı Imax (8/20 us) | 40 kA |
Gerilim koruma seviyesi Yukarı | L-N ≤ 1.6 kV, N-PE ≤ 1.0 kV |
sızıntı akımı | ≤ 20 μA |
Yanıt süresi | L-N ≤ 25 ns, N-PE ≤ 100 ns |
Maks. yedek sigorta | 125 A gL/gG |
Kesim alanı | 6 ~ 35 mm2 |
Uzunluk terminallerini soyma | 12.5 mm |
Sıklama torku | 3 N·m |
Normal / Hata Göstergesi | Yeşil / Kırmızı |
Uzaktan sinyalleme modu | RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
Uzaktan sinyal temas performansı | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
Uzak kesit alanı | Maksimum. 1.5 mm2 |
Kurulum yöntemi | 35 mm DIN rayı |
Konut malzemesi | UL94-V0 |
Koruma sınıfı | IP20 |

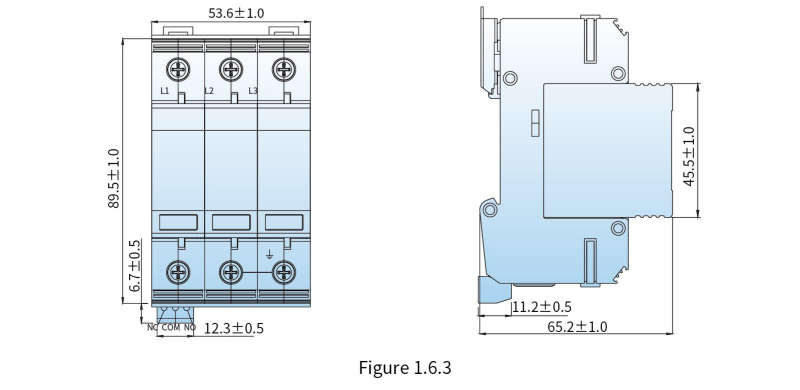

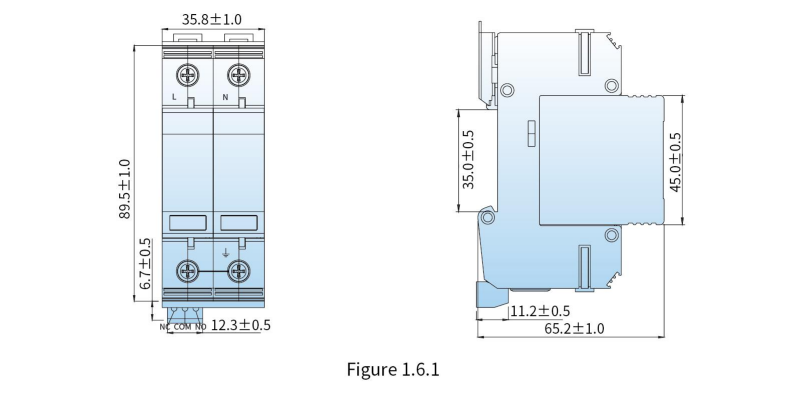

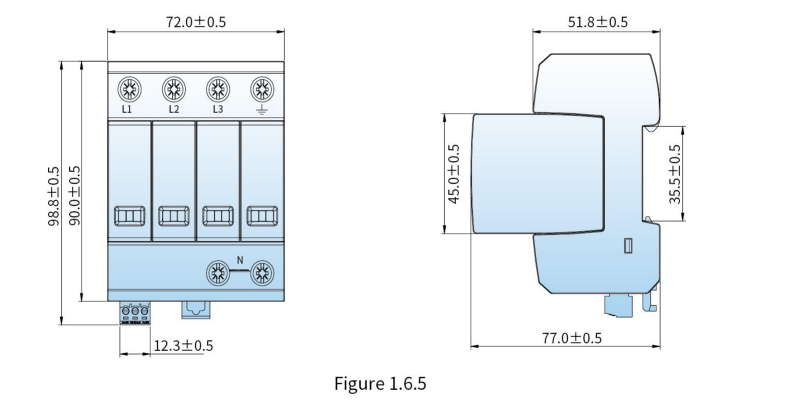

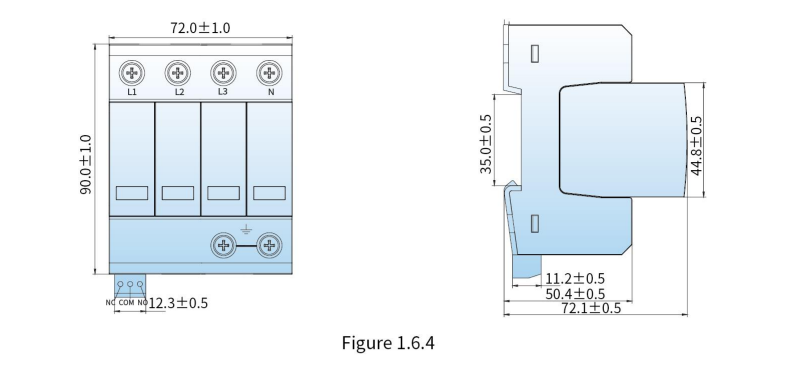

Çerçeve boyutları (terminal olmadan) | 89.5 mm × 71.5 mm × 65.2 mm (tolerans ± 1 mm) |
Modül takılabilir | Takılabilir |
İç koruma cihazı | Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
Çevre koruma özellikleri | RoHS |
Kısa devre dayanıklılığı | 25 kArms |

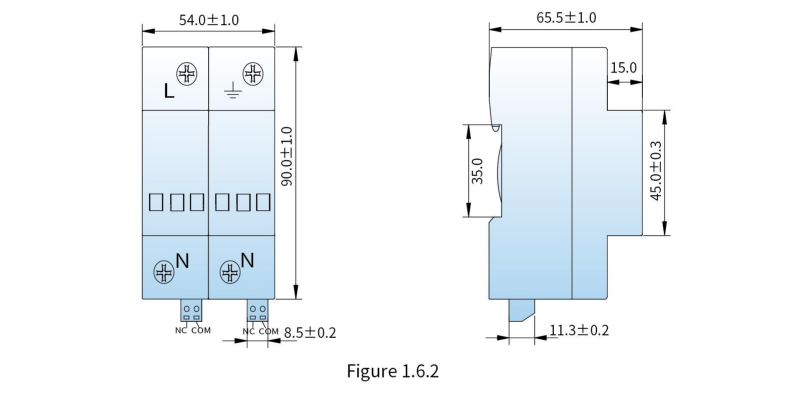

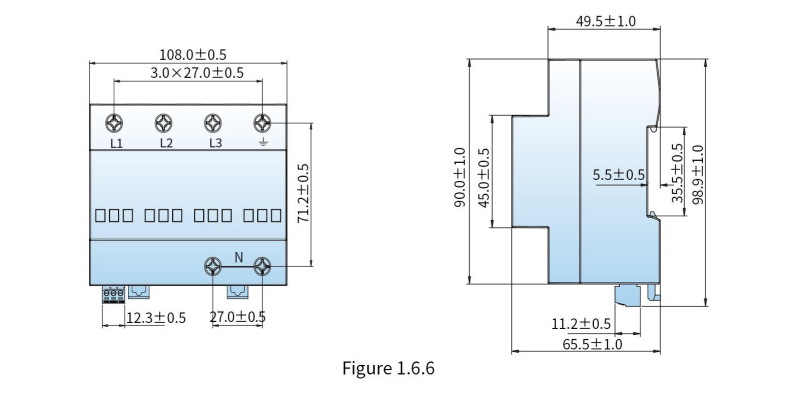

Seçim rehberi:
Model | Un | Uc | Up | In | Imax | Koruma modu | Çalışma prensipi | Boyut |
VPM320-40/2P | AC 230 V | AC 320 V | 1.6 kV | 20 kA | 40 kA | L-PE & N-PE | Figure 1.5.2 | Figure 1.6.1 |
VPM320-40/3P | AC 230 V | AC 320 V | 1.6 kV | 20 kA | 40 kA | L-PE | Figure 1.5.3 | Figure 1.6.3 |
VPM320-40/3N+NPG | AC 230 V | AC 320 V | 1.2 kV | 20 kA | 40 kA | L-N & N-PE | Figure 1.5.4 | Figure 1.6.4 |

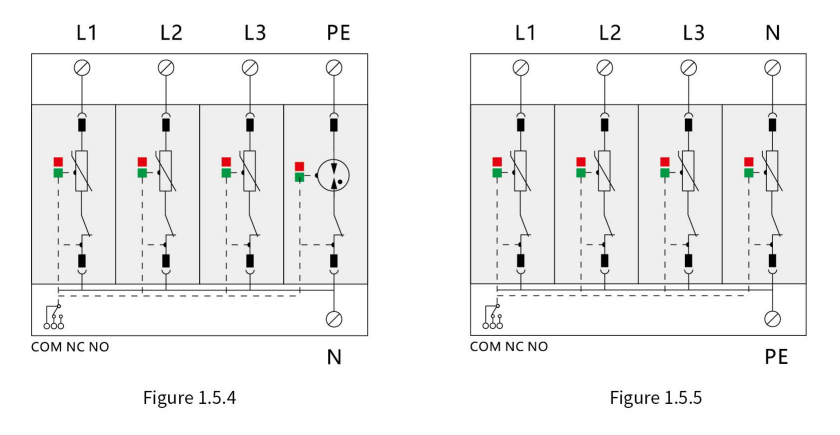

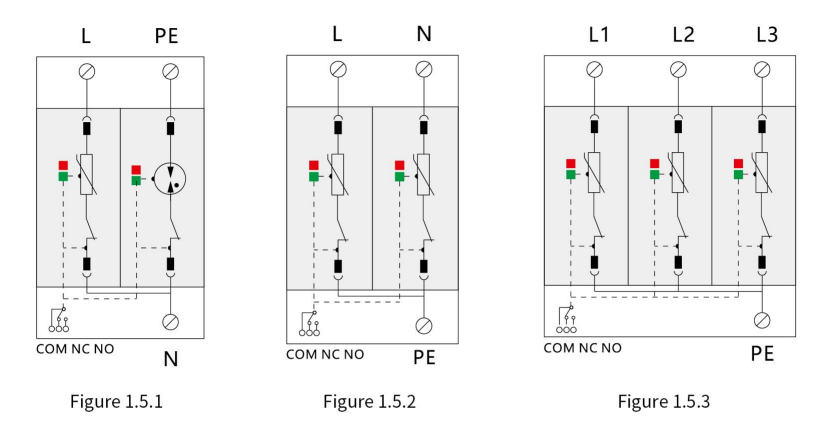

Çalışma prensipi:
