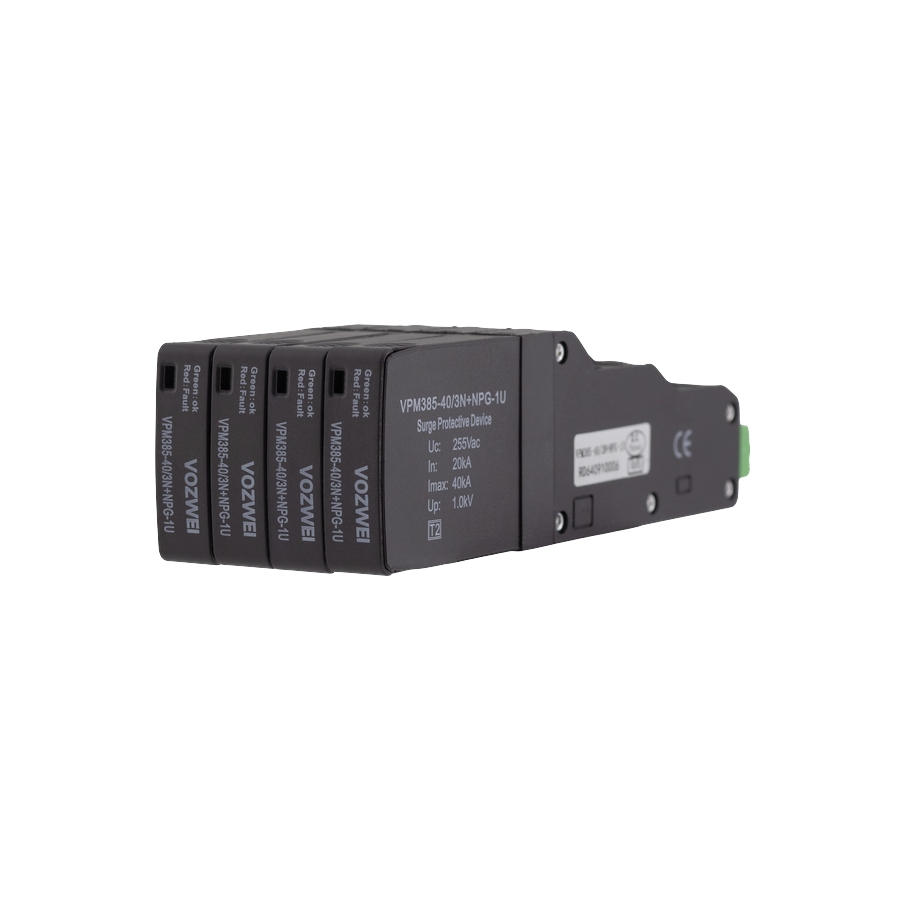

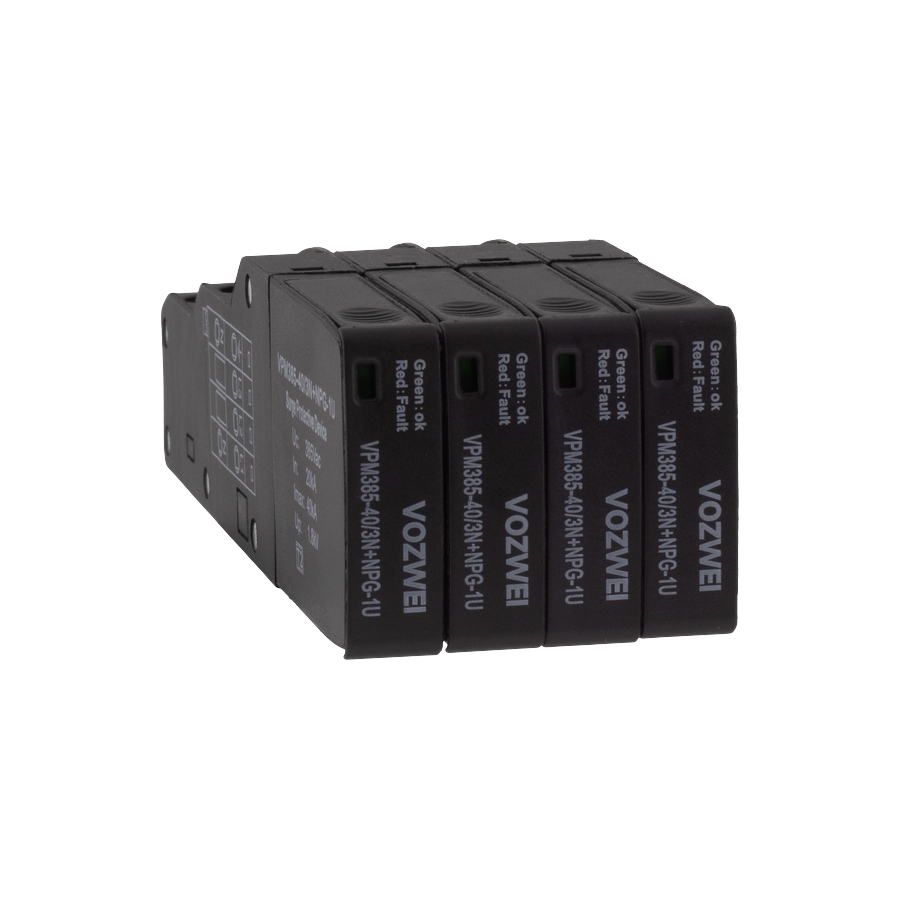

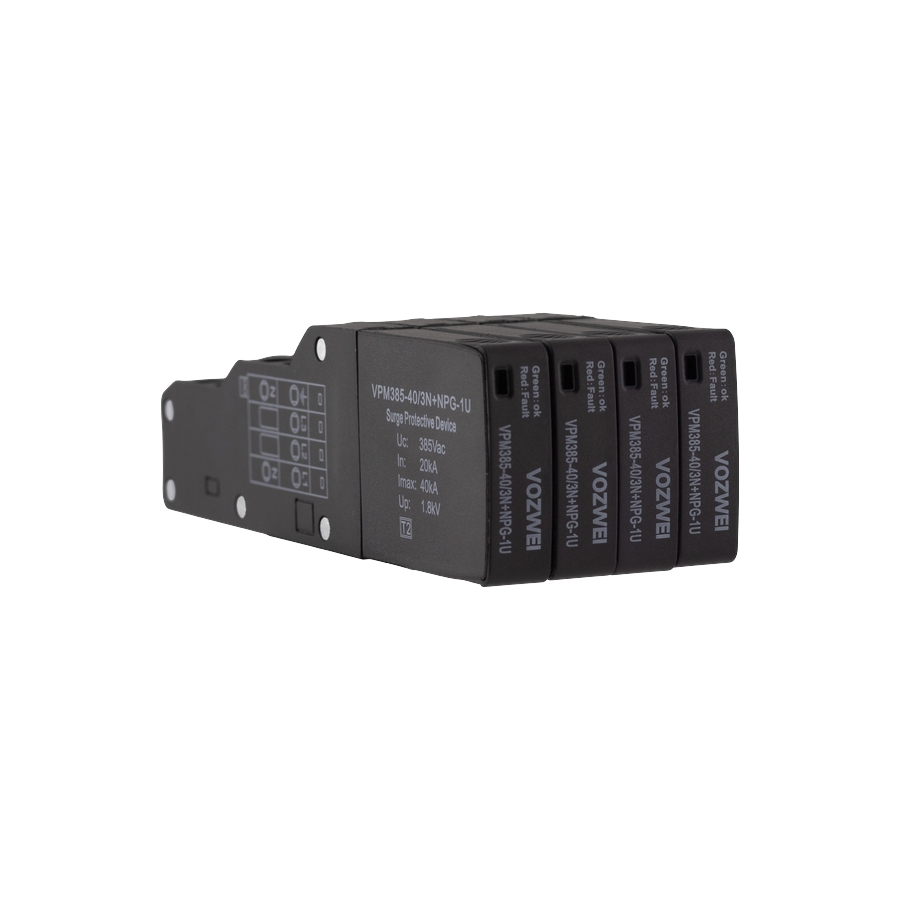

VPM385-40 (1U) Serisi Tip 2 1U Aşırı Gerilim Koruma Cihazı (SPD)
VPM385-40 (1U), yer tasarrufu sağlayan güç dağıtımı için tasarlanmış ince profilli Tip 2 AC SPD'dir. 385V AC Uc ile, 20 kA nominal In ve 40 kA (8/20 μs) Imax'i ele alır. ≤ 1.8 kV'a kadar sahip, tamamen EN / IEC 61643-11 uyumludur. 1U kompakt tasarımı, yüksek yoğunluklu elektrik panelleri ve modüler endüstriyel ekipmanlar için ideal bir seçim haline getirir.
Vurgular
- Alan tasarrufu sağlayan güç dağıtımı için ince 1U kompakt tasarım
- Düşük gerilim koruma seviyesi Up ≤ 1.8kV
- 40kA Imax (8/20 μs) ile 20kA anma In değerini karşılar
- Termal ayırma ve uzaktan sinyalizasyonlu takılabilir modüler tasarım
Ürün Bilgileri
- Tip: Tip 2 AC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 385V AC
- Anma deşarj akımı (In): 20kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 1.8kV
- Standart uyumluluğu: EN/IEC 61643-11
- Alan tasarrufu sağlayan kurulum için ince 1U modüler profil
- Yüksek yoğunluklu elektrik panoları ve modüler endüstriyel ekipmanlar için idealdir
- Termal ayırma, arıza göstergesi ve uzaktan sinyalizasyonlu modüler çıkarılabilir tasarım
Uygulama:
Ürün, raf montajı için standart 1U yüksekliği şasi tasarımına sahiptir. Birçok küresel öncü teknolojiyi içerir ve çok sayıda icat ve faydalı model patenti başvurdu. Mükemmel şebeke uyarlanabilirliği ile çeşitli elektrik uygulamaları için yaygın olarak uygundur. LPZ0'dan LPZ2 bölgelerine kadar düşük voltajlı dağıtım sistemlerine kurulum için tasarlanmış, hassas elektrik ekipmanlarını doğrudan yıldırım çarpmaları veya indükte geçici aşırı voltajlardan kaynaklanan hasarlara karşı etkili bir şekilde korur.
Nomenklatür:
VP □ □–□/□□ - 1U - N
1 2 3 4 5 6 7
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
M |
|
3 |
Nominal çalışma voltajı Un |
275 V: AC 275 V; 385 V: AC 385 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA |
|
5 |
Koruma modu |
1N+NPG: 1N+NPG; 3N+NPG: 3N+NPG |
|
6 |
Yapı |
1U: 1U Plug-and-Play Anti-Detachment |
|
7 |
Akıllı Özellikler |
N: Network |
Örnek:VPM385-40/3N+NPG-1UN → Uc: AC 385V; Imax: 40 kA; Koruma modu: 3N+NPG; Yapı：1U;Akıllı Özellikler: N.
Teknik parametreler:
|
Model |
VPM385-40/3N+NPG-1U |
VPM385-40/3N+NPG-1UN |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
Type 2 |
|
Koruma modu |
3+1 mode |
3+1 mode |
|
Nominal çalışma voltajı Un |
AC 230/400 V 50/60 Hz |
AC 230/400 V 50/60 Hz |
|
Maks. sürekli çalışma voltajı Uc |
AC 385 V 50/60 Hz (MOV Modül Uc: 385 V 50/60 Hz, GDT Modül Uc: 255 V 50/60 Hz) |
AC 385 V 50/60 Hz (Uc: basınca duyarlı modül için 385 V 50/60 Hz, Uc: boşaltma tüpü modülü için 255 V 50/60 Hz) |
|
Impuls akımı Iimp (10/350 μs) |
20 kA |
20 kA |
|
Nominal boşaltma akımı In (8/20 μs) |
40 kA |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
L-N ≤ 1.8 kV, N-PE ≤ 1.0 kV |
L-N ≤ 1.7 kV, N-PE ≤ 1.0 kV |
|
sızıntı akımı |
≤ 20 μA |
≤ 20 μA |
|
Yanıt süresi |
L-N ≤ 25 ns, N-PE ≤ 100 ns |
L-N ≤ 25 ns, N-PE ≤ 100 ns |
|
Sıklama torku |
Yeşil / Kırmızı |
Yeşil / Kırmızı |
|
Normal / Hata Göstergesi |
RSC: Uzaktan Sinyal teması, NC-COM teması. |
RSC: Uzaktan Sinyal teması, NC-COM teması. |
|
Uzaktan sinyalleme modu |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzaktan sinyal temas performansı |
Maksimum. 1.5 mm2 |
Maksimum. 1.5 mm2 |
|
Uzak kesit alanı |
4-M3 * × 8 vidalı sabit |
Fiş tipi: Arka uç konektörü 2.0 ± 0.1 mm kalınlıktadır |
|
Kurulum yöntemi |
PA66 UL94-V0 |
PA66 UL94-V0 |
|
Konut malzemesi |
IP20 |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
138 mm × 48 mm × 40 mm (tolerans ± 1 mm) |
123.5 mm × 76 mm × 40 mm (tolerans ± 1 mm) |
|
Modül takılabilir |
Takılabilir modül (paneldeki basınç duyarlı veya gaz boşaltma boru modülünün kolay değiştirilmesi için) |
/ |
|
İç koruma cihazı |
Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
|
Erişim tel terminali |
DBN 90°Strip terminal (DBN 5.5-16-90, DBN 8-16-90, DBN 14-16-90) |
/ |
|
Uzaktan kurulum modu |
/ |
Plug-in: Arka uç plug-in uzaktan PCB kartı kalınlığı 1,6 mm'dir |
|
Terminal sıkıştırma uzunluğu |
16.0 mm |
/ |
|
Tel sıkıştırma kurulum gücü |
> 100 N |
/ |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-N & N-PE |

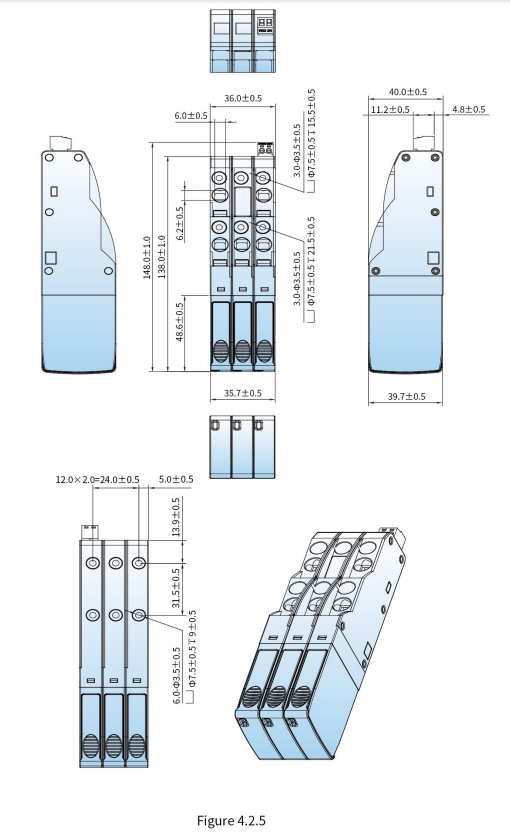

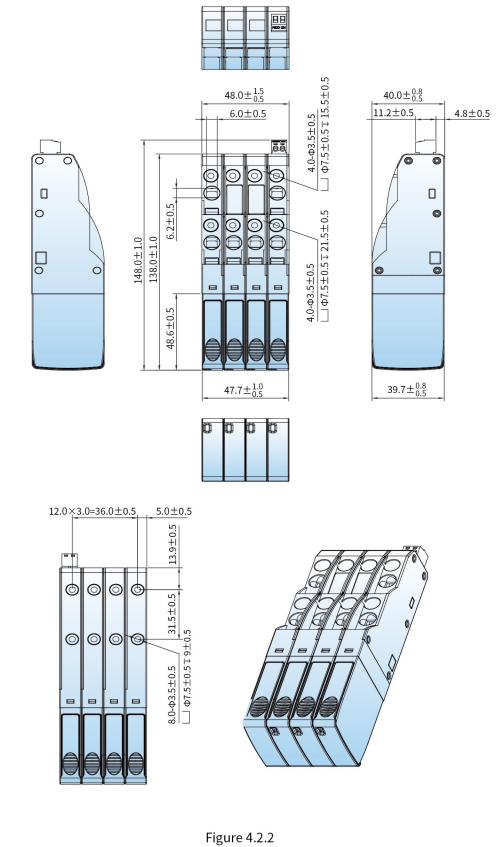

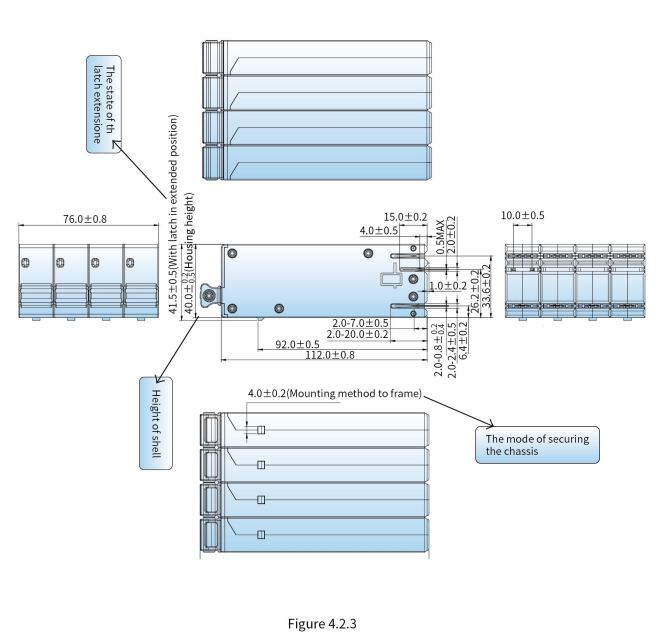

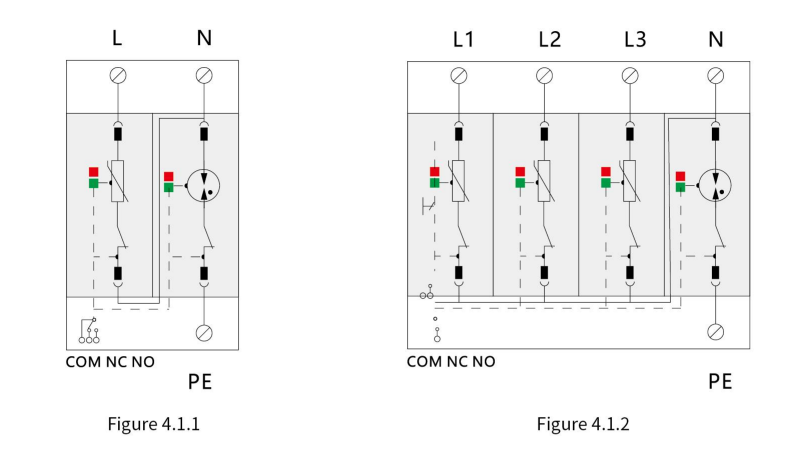

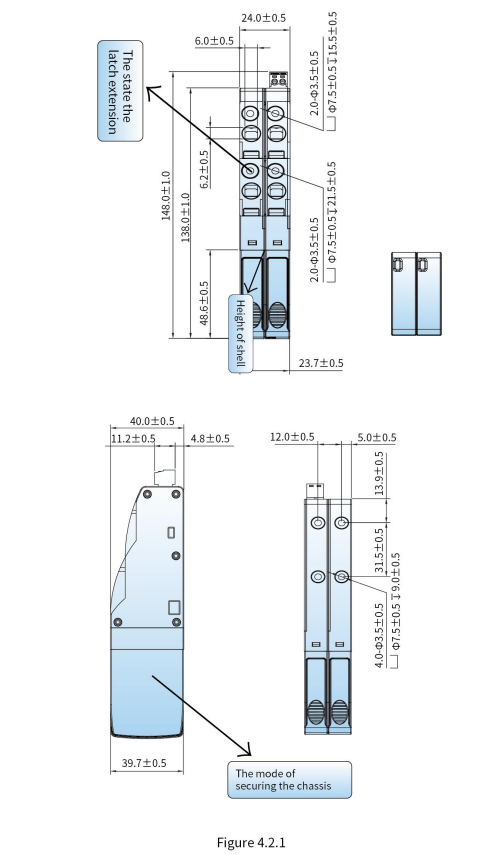

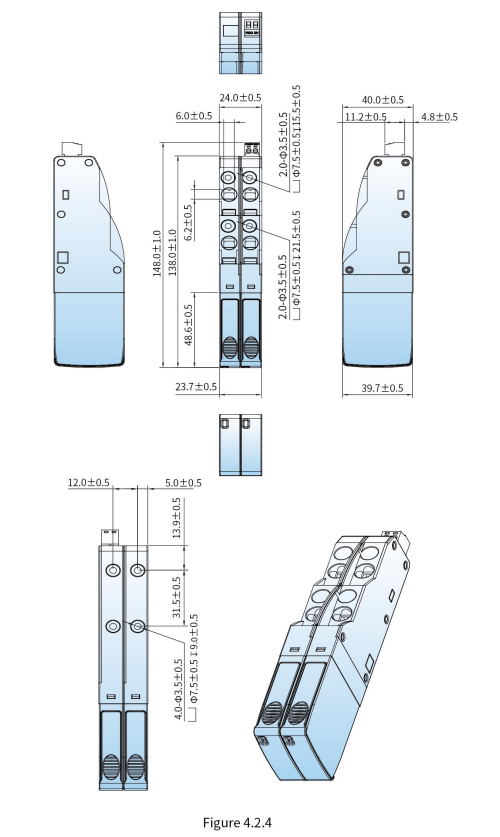

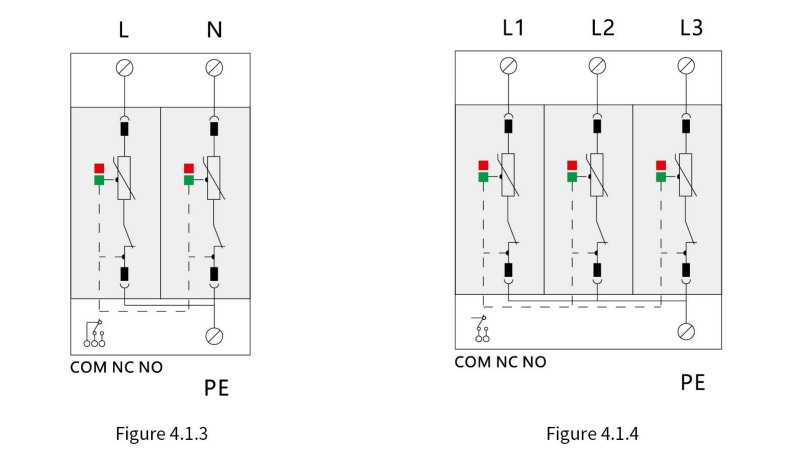

Figure 4.1.2 |
Figure 4.2.2 |
|
|
AC 230 V |
AC 385 V |
1.7 kV |
20 kA |
40 kA |
Figure 4.1.2 |
Figure 4.2.3 |
||
|
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-PE & N-PE |
Figure 4.1.1 |
Figure 4.2.4 |
|
|
VPM385-40/2P-1U |
AC 230 V |
AC 385 V |
20 kA |
40 kA |
L-PE & N-PE |
Figure 4.1.3 |
Figure 4.2.4 |
|
|
VPM385-40/3P-1U |
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-PE & N-PE |
Figure 4.1.4 |
Figure 4.2.5 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPM385-40 (1U) Serisi ne tür bir SPD'dir?
A: VPM385-40 (1U) Serisi, AC güç dağıtım sistemlerini endüktif geçici aşırı gerilimlere karşı korumak için tasarlanmış Tip 2 AC aşırı gerilim koruma cihazıdır (SPD).
Q: VPM385-40 (1U) Serisinin temel elektriksel dereceleri nelerdir?
A: Maksimum sürekli çalışma gerilimi (Uc) 385V AC, anma deşarj akımı (In) 20kA ve maksimum deşarj akımı (Imax) 40kA (8/20 μs) olup, gerilim koruma seviyesi (Up) ≤ 1.8kV'dir.
Q: Bu SPD'nin 1U tasarımını özel kılan nedir?
A: İnce 1U modüler profil, yüksek yoğunluklu elektrik panoları ve modüler endüstriyel ekipmanlarda alan tasarrufu sağlayan kurulum için özel olarak tasarlanmıştır.
Q: VPM385-40 (1U) Serisi hangi güvenlik özelliklerini içerir?
A: Güvenli ve kararlı çalışma için termal ayırma, arıza göstergesi ve uzaktan sinyalizasyon içeren çıkarılabilir modüler tasarıma sahiptir.
Q: VPM385-40 (1U) Serisi hangi standarda uygundur?
A: Alçak gerilim aşırı gerilim koruma cihazları için EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
