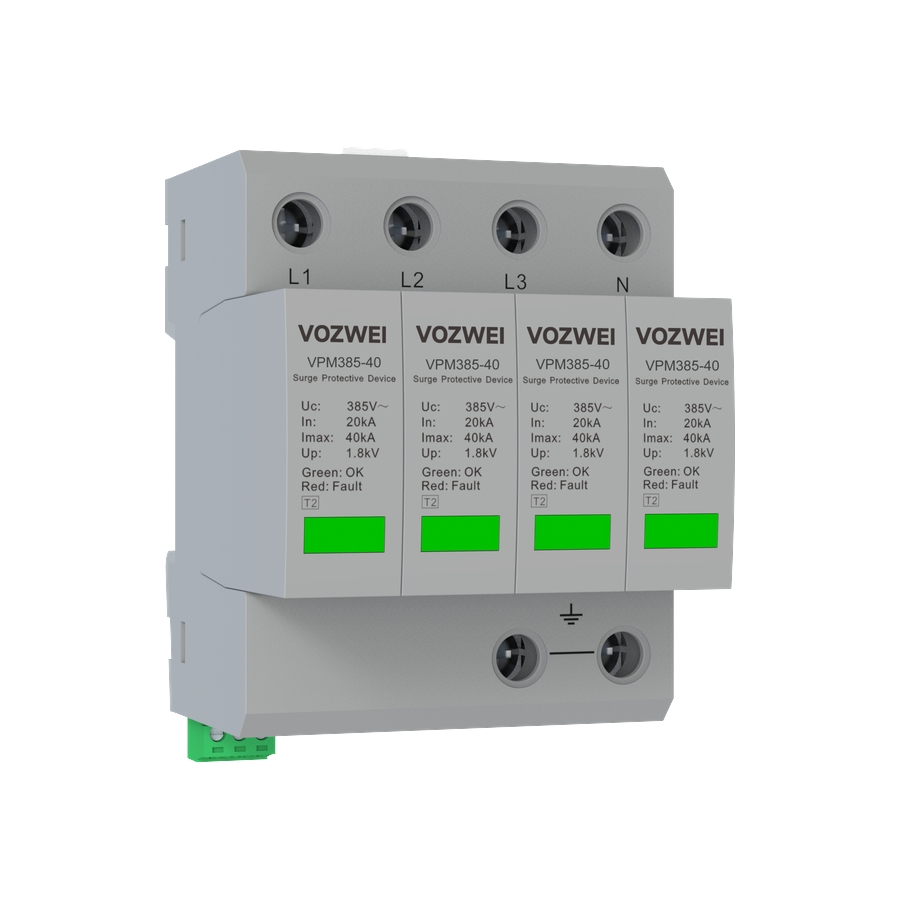

VPM385-40 Serisi Tip 2 AC Aşırı Gerilim Koruma Cihazı (SPD)
VPM385-40, ikincil güç dağıtımı için tasarlanmış profesyonel bir Tip 2 AC SPD'dir. 385V AC Uc ile, 20 kA nominal boşaltma akımı (In) ve 40 kA (8/20 μs) maksimum kapasite (Imax) ile başa çıkar. ≤ 1.8 kV'a kadar sahip olan, aşağıdaki ekipmanlar için güvenilir bir güvenlik sağlar. Tamamen EN/IEC 61643-11 uyumlu ve dayanıklılık için inşa edilmiştir.
Vurgular
- İkincil güç dağıtımı için Tip 2 koruma
- Aşağı akış ekipman güvenliği için düşük gerilim koruma seviyesi Up ≤ 1.8kV
- 40kA Imax (8/20 μs) ile 20kA anma In değerini karşılar
- Termal ayırma ve uzaktan sinyalizasyonlu takılabilir modüler tasarım
Ürün Bilgileri
- Tip: Tip 2 AC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 385V AC
- Anma deşarj akımı (In): 20kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 1.8kV
- Standart uyumluluğu: EN/IEC 61643-11
- İkincil güç dağıtım koruması için tasarlanmıştır
- Mükemmel gerilim sınırlama performansına sahip yüksek performanslı MOV teknolojisi
- Termal ayırma, arıza göstergesi ve uzaktan sinyalizasyonlu modüler çıkarılabilir tasarım
Uygulama:
Ürün Tip 2 düşük voltajlı gerilim koruma cihazıdır (SPD). Düşük voltajlı dağıtım sistemleri içinde sonraki koruma bölgelerinin (örneğin LPZ1-2, LPZ2-3) sınırlarında kurulum için tasarlanmıştır. Bu cihaz, dolaylı yıldırım etkileri veya anahtarlama işlemlerinden kaynaklanan kalan dalga akımlarını ve geçici aşırı gerilimleri güvenli bir şekilde boşaltarak hassas ekipmanları korur.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
M |
|
3 |
Maks. sürekli çalışma voltajı Uc |
275: AC 275 V; 320: AC 320 V; 385: AC 385 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; 80: 80 kA; 100: 100 kA |
|
5 |
Koruma modu |
2P: 2P; 3P: 3P; 1N+NPG: 1N+NPG; 3N+NPG: 3N+NPG; 4P: 4P |
Örnek: VPM275-40/3N+NPG → Uc: AC 275 V; Imax: 40 kA; Koruma modu:3N+NPG.
Teknik parametreler:
|
Model |
VPM385-40/2P |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
|
Koruma modu |
2+0 mode |
|
Nominal çalışma voltajı Un |
AC 230/400 V 50/60 Hz |
|
Maks. sürekli çalışma voltajı Uc |
AC 385 V 50/60 Hz |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
L-N ≤ 1.8 kV, N-PE ≤ 1.8 kV |
|
sızıntı akımı |
≤ 20 μA |
|
Yanıt süresi |
L-N ≤ 25 ns, N-PE ≤ 100 ns |
|
Maks. yedek sigorta |
125 A gL/gG |
|
Kesim alanı |
6 ~ 35 mm2 |
|
Uzunluk terminallerini soyma |
12.5 mm |
|
Sıklama torku |
3 N·m |
|
Normal / Hata Göstergesi |
Yeşil / Kırmızı |
|
Uzaktan sinyalleme modu |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
|
Uzaktan sinyal temas performansı |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzak kesit alanı |
Maksimum. 1.5 mm2 |
|
Kurulum yöntemi |
35 mm DIN rayı |
|
Konut malzemesi |
UL94-V0 |
|
Koruma sınıfı |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
90.0 mm × 36.0 mm × 72.1 mm (tolerans ± 1 mm) |
|
Modül takılabilir |
Takılabilir |
|
İç koruma cihazı |
Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
|
Çevre koruma özellikleri |
RoHS |
|
Kısa devre dayanıklılığı |
25 kArms |
Seçim rehberi:
|
Model |
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|

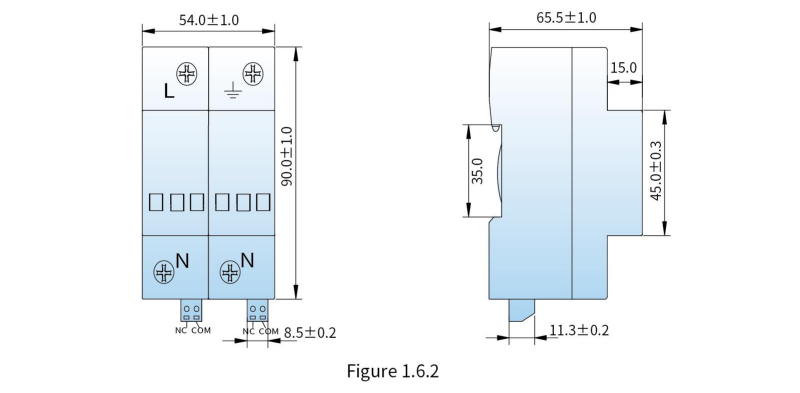

VPM385-40/2P |
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-PE & N-PE |

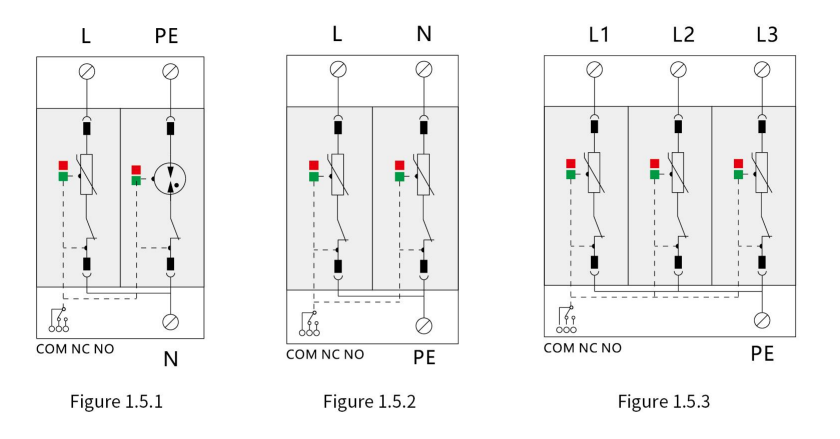

Figure 1.5.2 |

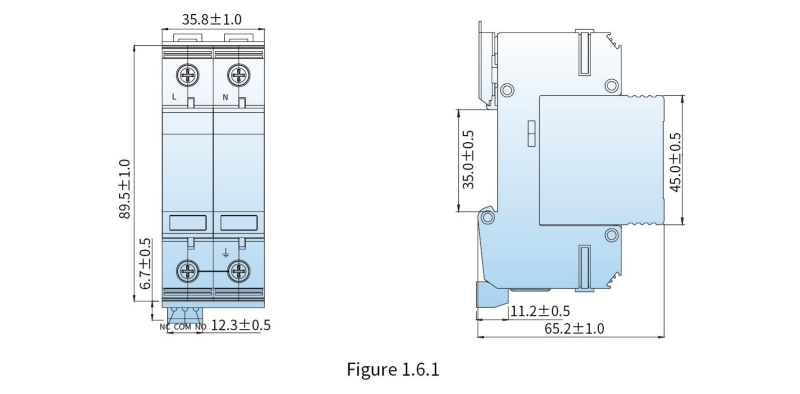

Figure 1.6.1 |
|
VPM385-40/3P |
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-PE |
Figure 1.5.3 |

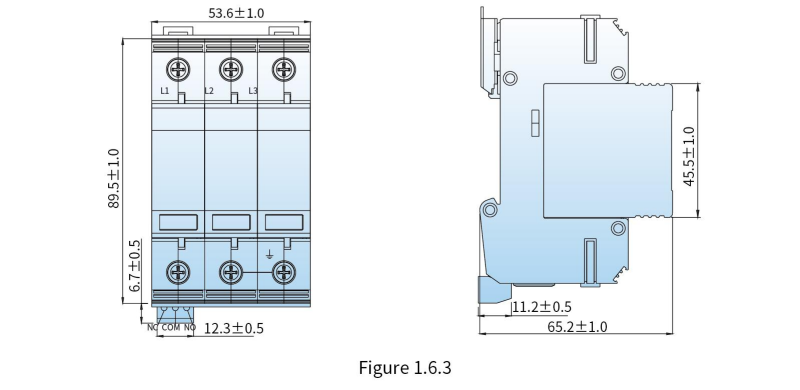

Figure 1.6.3 |
|
VPM385-40/4P |
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-N & N-PE |

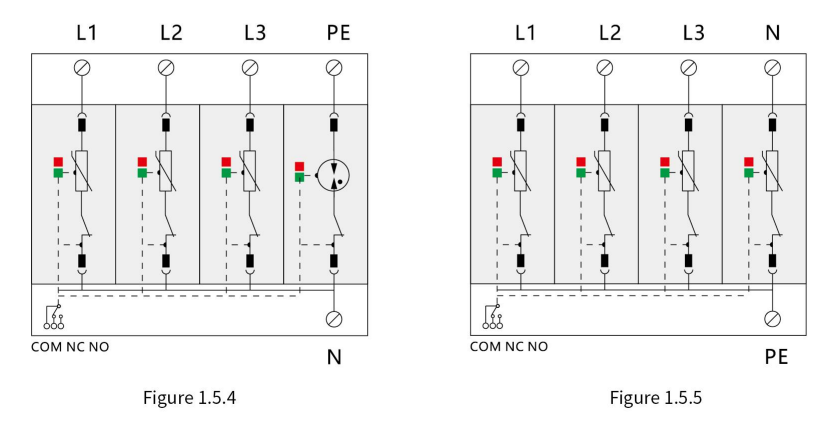

Figure 1.5.5 |

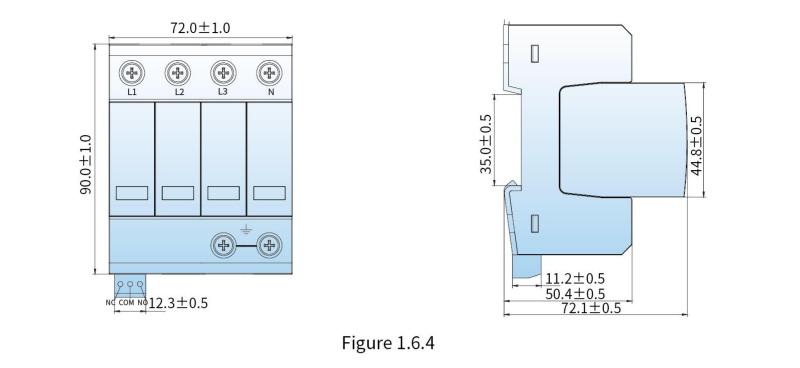

Figure 1.6.4 |
|

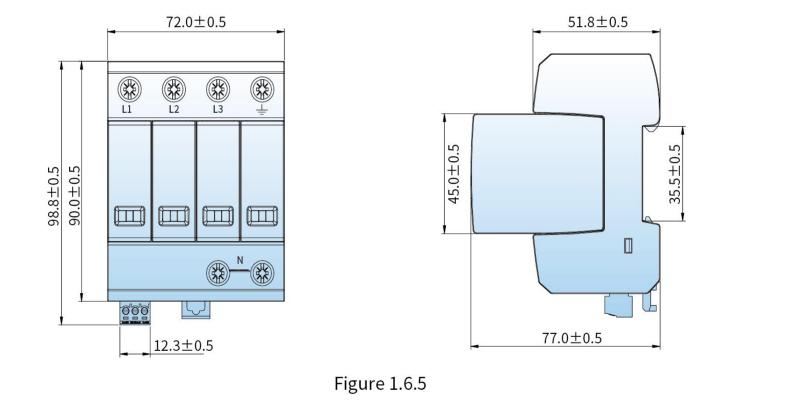

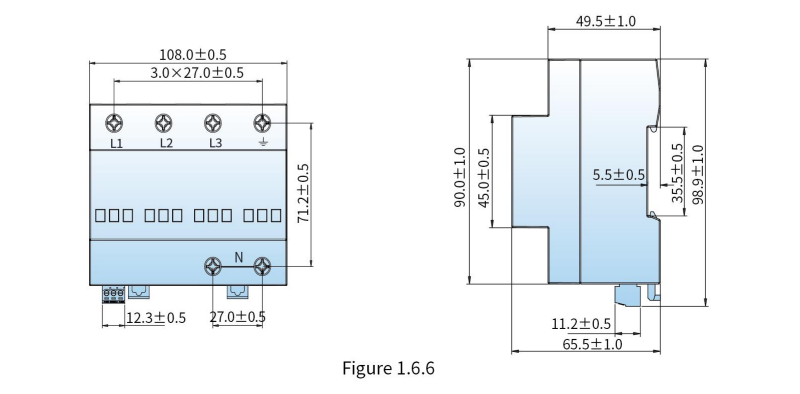

VPM385-40/3N+NPG |
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-N & N-PE |
Figure 1.5.4 |
Figure 1.6.4 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPM385-40 Serisi nedir?
A: İkincil güç dağıtımı için tasarlanmış profesyonel Tip 2 AC SPD'dir.
Q: Maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimi (Uc) 385V AC'dir.
Q: Deşarj akımı dereceleri nelerdir?
A: 20kA anma deşarj akımını (In) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir.
Q: Gerilim koruma seviyesi nedir?
A: Gerilim koruma seviyesi (Up) ≤ 1.8kV'dir.
Q: Hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
