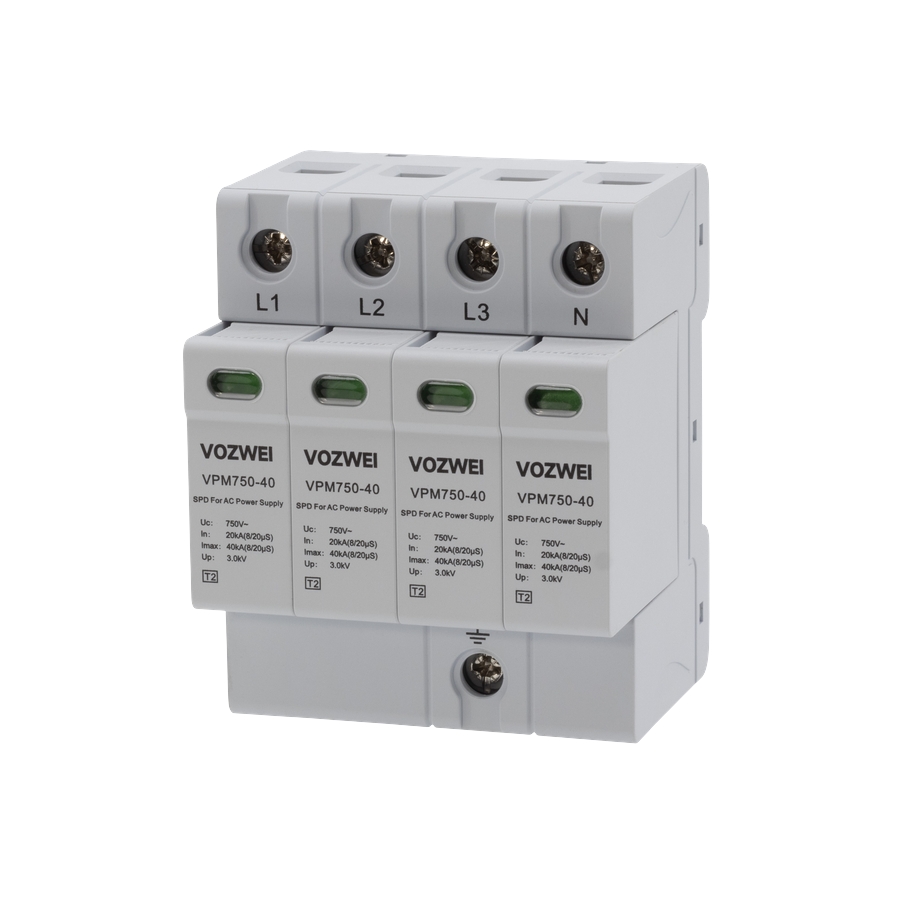

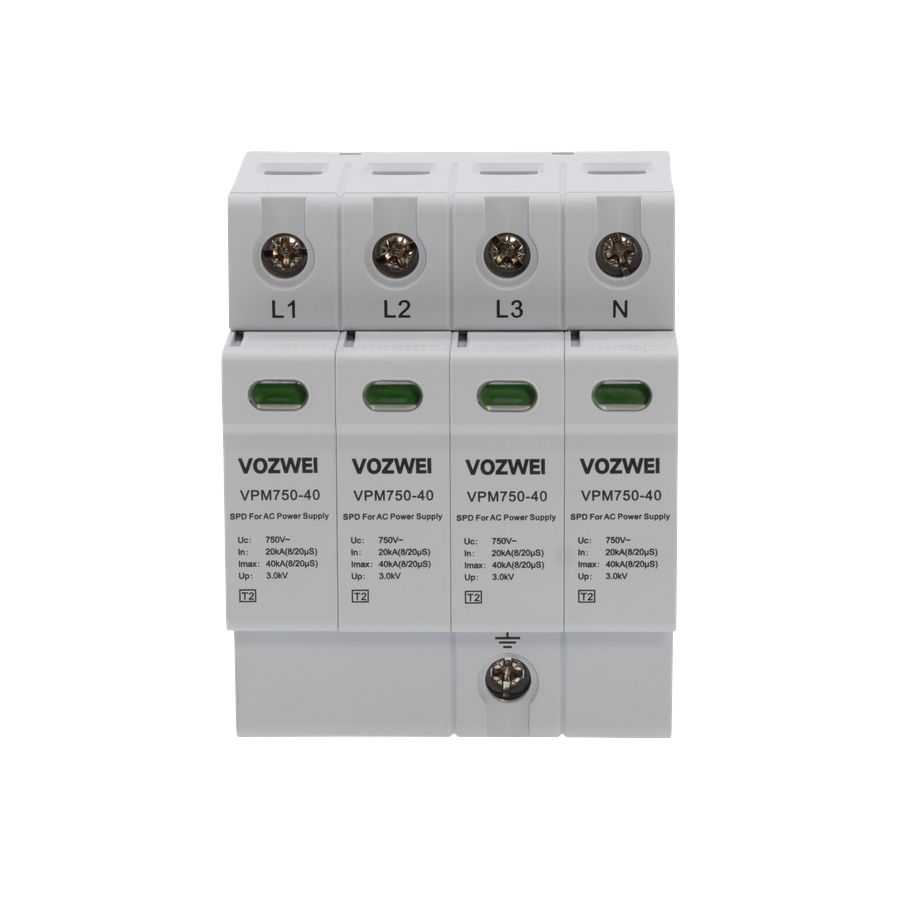

VPM750-40 Serisi Tip 2 AC Aşırı Gerilim Koruma Cihazı (SPD)
VPM750-40, özel ikincil güç koruması için tasarlanmış yüksek voltajlı Tip 2 AC SPD'dir. 750V AC Uc ile 20 kA ve 40 kA (8/20 μs) Imax nominal boşaltma akımını (In) ele alır. ≤ 4.0 kV'a kadar sahip, tamamen EN / IEC 61643-11 uyumludur. Yüksek voltaj toleransı gerektiren talepleri olan endüstriyel ve yenilenebilir enerji sistemleri için ideal.
Vurgular
- 750V AC'ye kadar destekleyen yüksek gerilimli Tip 2 koruma
- Düşük gerilim koruma seviyesi Up ≤ 4.0kV
- 40kA Imax (8/20 μs) ile 20kA anma In değerini karşılar
- Termal ayırma ve uzaktan sinyalizasyonlu takılabilir modüler tasarım
Ürün Bilgileri
- Tip: Tip 2 AC aşırı gerilim koruma cihazı
- Maksimum sürekli çalışma gerilimi (Uc): 750V AC
- Anma deşarj akımı (In): 20kA (8/20 μs)
- Maksimum deşarj akımı (Imax): 40kA (8/20 μs)
- Gerilim koruma seviyesi (Up): ≤ 4.0kV
- Standart uyumluluğu: EN/IEC 61643-11
- Zorlu endüstriyel ve yenilenebilir enerji sistemleri için yüksek gerilimli Tip 2 koruma
- Mükemmel gerilim sınırlama performansına sahip yüksek performanslı MOV teknolojisi
- Termal ayırma, arıza göstergesi ve uzaktan sinyalizasyonlu modüler çıkarılabilir tasarım
Uygulama:
Bu ani enerji koruyucu cihaz (SPD), çeşitli şebeke koşullarında dayanıklı performans sunar ve rüzgar enerjisi, fotovoltaik kurulumları ve elektrikli araç şarj altyapıları gibi yenilikçi enerji sistemlerinde özel olarak tasarlanmıştır. Konverter, invertör, kombiner kutusu, şebekeye bağlanma kabinleri ve şarj istasyonları (genellikle LPZ1 ile LPZ2 bölgeleri arası) gibi kritik iç düğümlere monte edilmesi için mühendisliklenmiştir. Hedefi, endüktif geçici aşırı gerilimler ve anahtarlama ani enerjilerinden kaynaklanan zararlardan hassas elektrik cihazlarını korumaktır.
Nomenklatür:
VP □ □–□/□□
1 2 3 4 5
|
SN |
Adı |
Özellikler, tip kodu |
|
1 |
Tasarım kodu |
VP |
|
2 |
Ürün Serisi |
M |
|
3 |
Maks. sürekli çalışma voltajı Uc |
750: AC 750 V; 1000: AC 1000 V |
|
4 |
Maksimum boşaltma akımı Imax |
40: 40 kA; 50: 50 kA; 100: 100 kA |
|
5 |
Koruma modu |
3P: 3P; 4P: 4P; 3P+1P: 3P+1P; 3N+NPG: 3N+NPG |
Örnek: VPM1000-40/3P → Uc: AC 1000 V; Imax: 40 kA; Koruma modu: 3P.
Teknik parametreler:
|
Model |
VPM750-40/4P |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
|
Koruma modu |
4+0 mode |
|
Nominal çalışma voltajı Un |
AC 690 V 50/60 Hz |
|
Maks. sürekli çalışma voltajı Uc |
AC 750 V 50/60 Hz |
|
Nominal boşaltma akımı In (8/20 μs) |
20 kA |
|
Maksimum boşaltma akımı Imax (8/20 us) |
40 kA |
|
Gerilim koruma seviyesi Yukarı |
≤ 3.0 kV |
|
sızıntı akımı |
≤ 20 μA |
|
Yanıt süresi |
≤ 25 ns |
|
Maks. yedek sigorta |
80 A gL/gG |
|
Kesim alanı |
6 ~ 35 mm2 |
|
Uzunluk terminallerini soyma |
12.5 mm |
|
Sıklama torku |
3 N·m |
|
Normal / Hata Göstergesi |
Yeşil / Kırmızı |
|
Uzaktan sinyalleme modu |
RSC: Uzaktan Sinyal teması, NC-COM-NO teması. |
|
Uzaktan sinyal temas performansı |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Uzak kesit alanı |
Maksimum. 1.5 mm2 |
|
Kurulum yöntemi |
35 mm DIN rayı |
|
Konut malzemesi |
UL94-V0 |
|
Koruma sınıfı |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
90.0 mm × 72.0 mm × 65.0 mm (tolerans ± 1 mm) |
|
Modül takılabilir |
Takılabilir |
|
İç koruma cihazı |
Yıldırım koruma ünitesi yerleşik bir termal yolculuk cihazına sahiptir |
Seçim rehberi:
|
Un |
Uc |
Up |
In |
Imax |
Koruma modu |
Çalışma prensipi |
Boyut |
|
|
VPM750-40/3P |
AC 690 V |
AC 750 V |
3.0 kV |
20 kA |
40 kA |
L-PE |

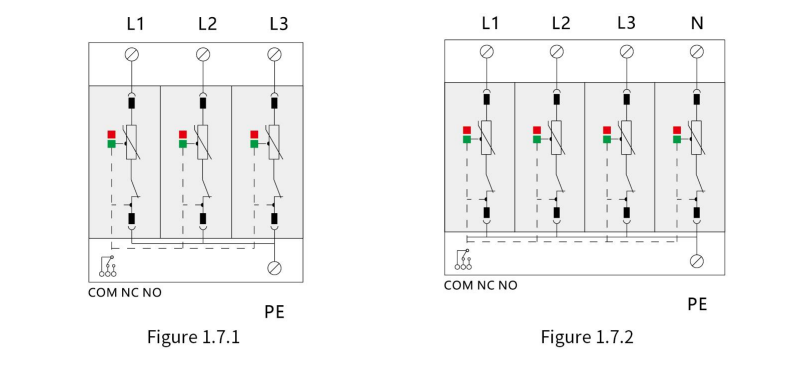

Figure 1.7.1 |

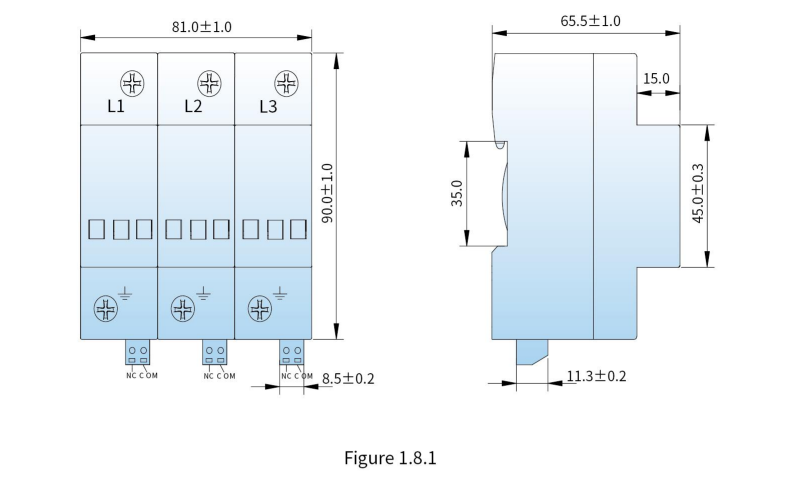

Figure 1.8.1 |
|
VPM750-40/4P |
AC 690 V |
AC 750 V |
3.0 kV |
20 kA |
40 kA |
L-PE |
Figure 1.7.2 |

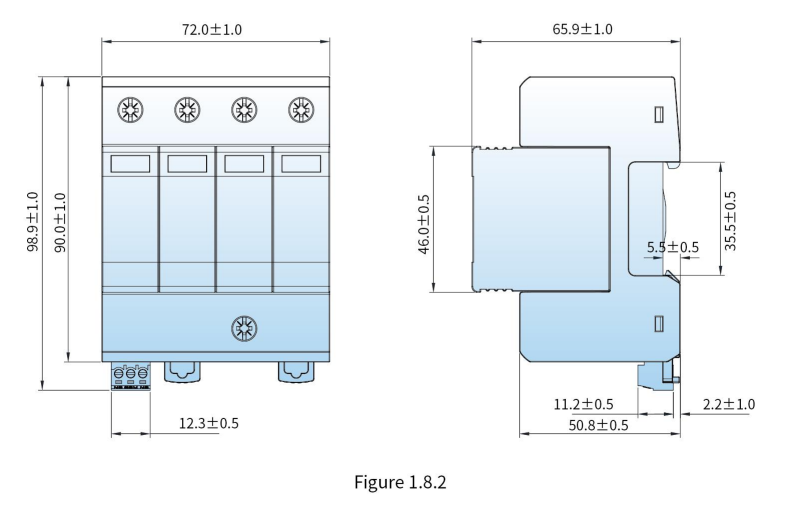

Figure 1.8.2 |
|
VPM750-40/3P+1P |
AC 690 V |
AC 750 V |
3.0 kV |
20 kA |
40 kA |
L-PE |

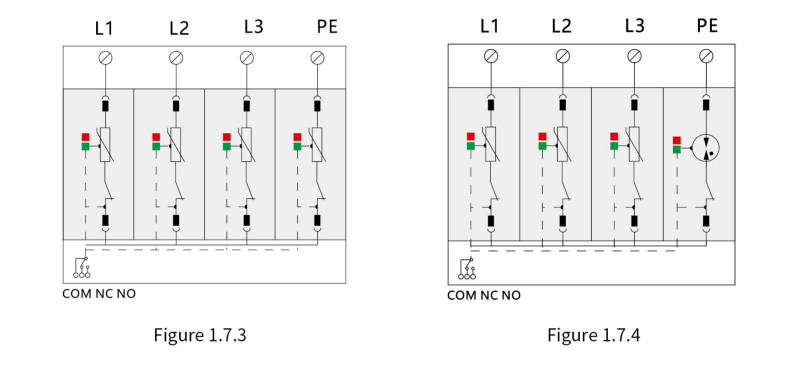

Figure 1.7.3 |

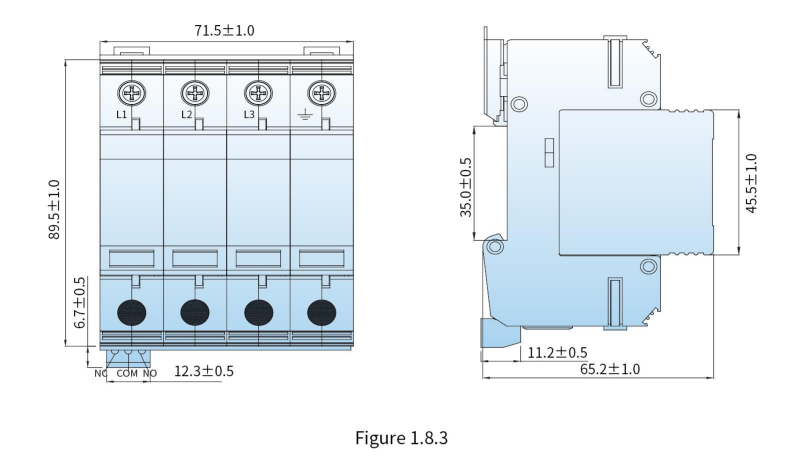

Figure 1.8.3 |
|
VPM750-40/3N+NPG |
AC 690 V |
AC 750 V |
4.0 kV |
20 kA |
40 kA |
L-PE |
Figure 1.7.4 |

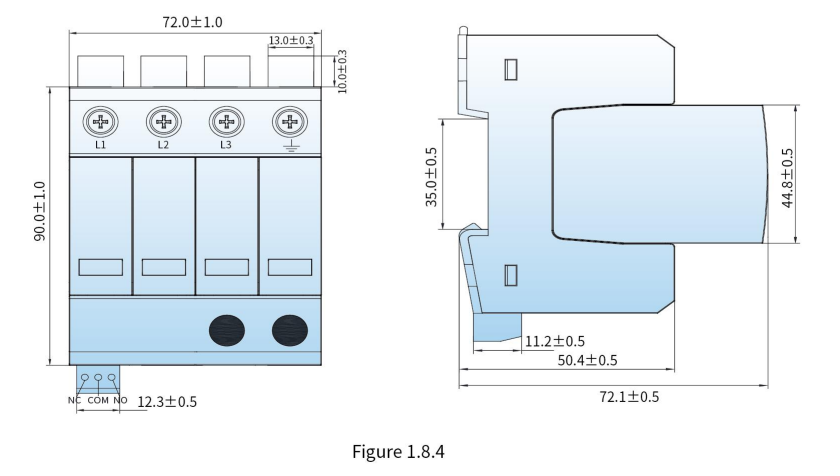

Figure1.8.4 |
Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPM750-40 Serisi nedir?
A: Yüksek gerilim toleransı gerektiren zorlu endüstriyel ve yenilenebilir enerji sistemleri için yüksek gerilimli Tip 2 AC SPD'dir.
Q: Maksimum sürekli çalışma gerilimi nedir?
A: Maksimum sürekli çalışma gerilimi (Uc) 750V AC'dir.
Q: Deşarj akımı dereceleri nelerdir?
A: 20kA anma deşarj akımını (In) ve 40kA (8/20 μs) maksimum deşarj akımını (Imax) karşılayabilir.
Q: Gerilim koruma seviyesi nedir?
A: Gerilim koruma seviyesi (Up) ≤ 4.0kV'dir.
Q: Hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standardına tamamen uygundur.
