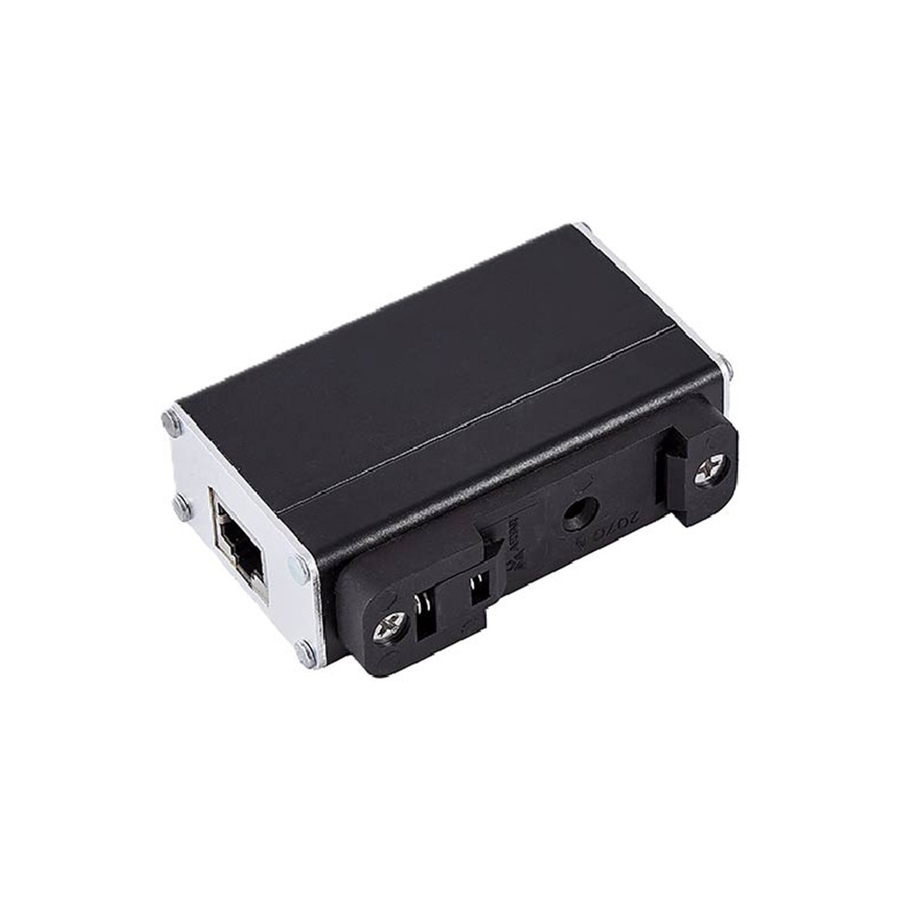

VPX05K05X Serisi Tip 2 Sinyal Aşırı Gerilim Koruma Cihazı (SPD)
VPX05K05X, veri ve iletişim hatlarını korumak için tasarlanmış yüksek hassasiyetli Tip 2 Sinyal SPD'dir. Uc'yi 60V DC'ye kadar destekleyen, 2 kA'ya kadar nominal boşaltma akımına (In) sahiptir. L/L ≤ 40V (C2) / ≤ 20V (C3) düşük bir koruma voltajı (Yukarı) ile hassas arayüzlerin güvenliğini sağlar. Tamamen EN/IEC 61643-11/21 uyumlu ve PLC, sensörler ve yüksek hızlı veri devreleri için ideal.
Vurgular
- PoE destekli veri ve iletişim hatları için sinyal koruması
- Gerilim koruma seviyesi Up L/L ≤ 40V (C2) / ≤ 20V (C3), L/PE ≤ 300V

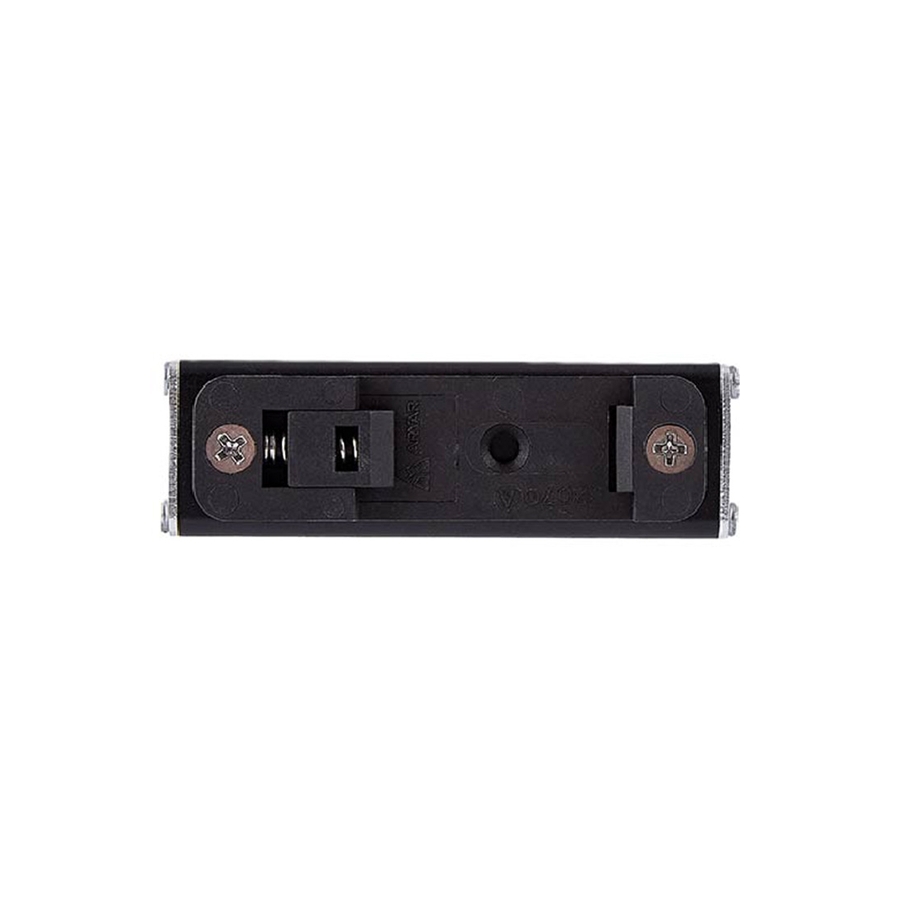

- 35mm DIN ray montajı için kompakt alüminyum gövde
- EN/IEC 61643-11 ile tam uyumlu
Ürün Bilgileri
- Tip: Tip 2 sinyal aşırı gerilim koruma cihazı
- Anma çalışma gerilimi (Un): DC 3.3V (sinyal) / DC 48V (PoE gücü)
- Maksimum sürekli çalışma gerilimi (Uc): DC 6V (sinyal) / DC 60V (PoE gücü)
- Anma deşarj akımı (In): 1kA (sinyal) / 2kA (PoE gücü) (8/20 μs)
- Gerilim koruma seviyesi (Up): L/L ≤ 40V (C2) / ≤ 20V (C3), L/PE ≤ 300V
- Standart uyumluluğu: EN/IEC 61643-11
- PoE destekli veri ve iletişim hatları için yüksek hassasiyetli koruma
- 35mm DIN ray montajı için kompakt alüminyum gövde
- PLC, sensörler, IP kameralar ve yüksek hızlı veri devreleri için idealdir
Uygulama:
Ürün, Power over Ethernet (PoE) desteği ile yüksek yoğunluklu ağ koruması için tasarlanmış çok bağlantı noktası sinyal dalga koruma cihazıdır. Özellikle LPZ 2 ila LPZ 3 bölgelerindeki ağ anahtarlarına, IP cihaz uç noktalarına ve iletişim dolaplarına (genellikle Tip 3 veya Sınıf D koruması olarak adlandırılır) kurulum için tasarlanmıştır. IP kameralar, kablosuz erişim noktaları ve VoIP telefonları gibi hassas ağ ekipmanlarını hem veri hatlarında hem de PoE elektrik hatlarında kaynaklanan geçici aşırı gerilimlerden kaynaklanan hasarlara karşı etkili bir şekilde korur.
Teknik parametreler:
|
Model |
VPX05K05X-H48-POE |
|
EN/IEC 61643-11'e göre SPD |
Type 2 |
|
Korunan pin |
Tüm 8 pin korunuyor |
|
Sinyal parçası |
|
|
Nominal çalışma voltajı Un |
DC 3.3 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 6 V |
|
Seri impedansı / hat başına |
1 Ω |
|
Nominal boşaltma akımı In (8/20 μs) |
1 kA |
|
Transfer oranı |
1000 Mbps |
|
Koruma voltajı C2 (1 kA, 8/20 μs) |
L/L: ≤ 40 V(2 μs sonra), L/PE: ≤ 300 V(2 μs sonra) |
|
Koruma voltajı C3 (1 kV / μs) |
L/L: ≤ 20 V, L/PE: ≤ 300 V |
|
Güç kaynak parçası |
|
|
Nominal çalışma voltajı Un |
DC 48 V |
|
Maks. sürekli çalışma voltajı Uc |
DC 60 V |
|
Maksimum yük akımı |
1 A |
|
Seri impedansı / hat başına |
0.5 Ω |
|
Nominal boşaltma akımı In |
2 kA |
|
Koruma voltajı |
≤ 300 V(2 μs sonra) |
|
Uzak kesit alanı |
35 mm DIN rayı |
|
Kurulum yöntemi |
Alüminyum Profil |
|
Konut malzemesi |
IP20 |
|
Çerçeve boyutları (terminal olmadan) |
78 mm × 54 mm × 25 mm (tolerans± 1 mm) |
|
Çalışma sıcaklığı |
-40 °C ~ +70 °C |
|
Nispeten nem |
5% ~ 95% (25 °C) |
|
Çalışma yüksekliği |
≤ 4000 m |

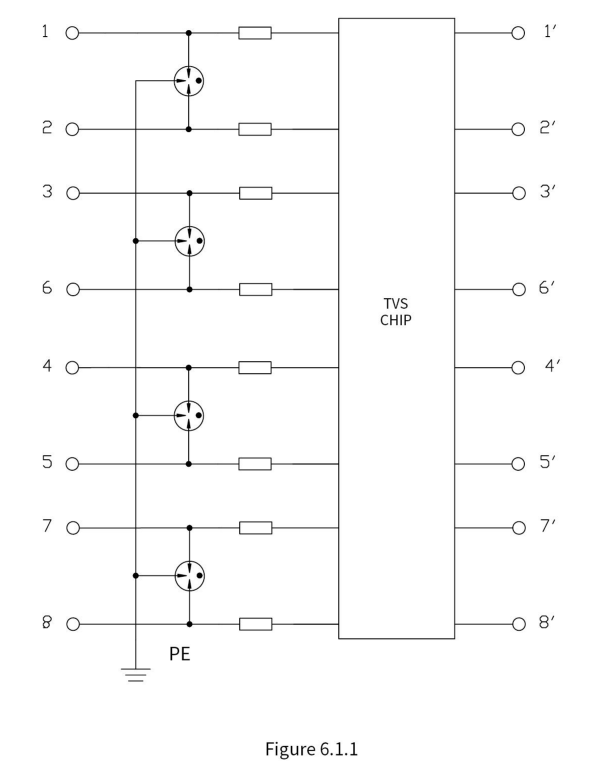

Çalışma prensipi:
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | Ürün Kataloğu | 2.68 MB |
Q: VPX05K05X Serisi nedir?
A: Veri ve iletişim hatlarını korumak için tasarlanmış yüksek hassasiyetli Tip 2 sinyal aşırı gerilim koruma cihazıdır (SPD).
Q: Power over Ethernet'i (PoE) destekler mi?
A: Evet, Power over Ethernet'i (PoE) destekler; bu da onu ağ anahtarları, IP kameralar, kablosuz erişim noktaları ve VoIP telefonlar için uygun kılar.
Q: Gerilim koruma seviyesi nedir?
A: Düşük gerilim koruma seviyesine (Up) sahiptir: L/L ≤ 40V ve L/PE ≤ 300V (C2, 8/20 μs); L/L ≤ 20V ve L/PE ≤ 300V (C3, 1 kV/μs).
Q: Nasıl monte edilir?
A: 35mm DIN ray montajı için kompakt alüminyum gövdeye sahiptir.
Q: Hangi standarda uygundur?
A: EN/IEC 61643-11 uluslararası standartlarına tamamen uygundur.
