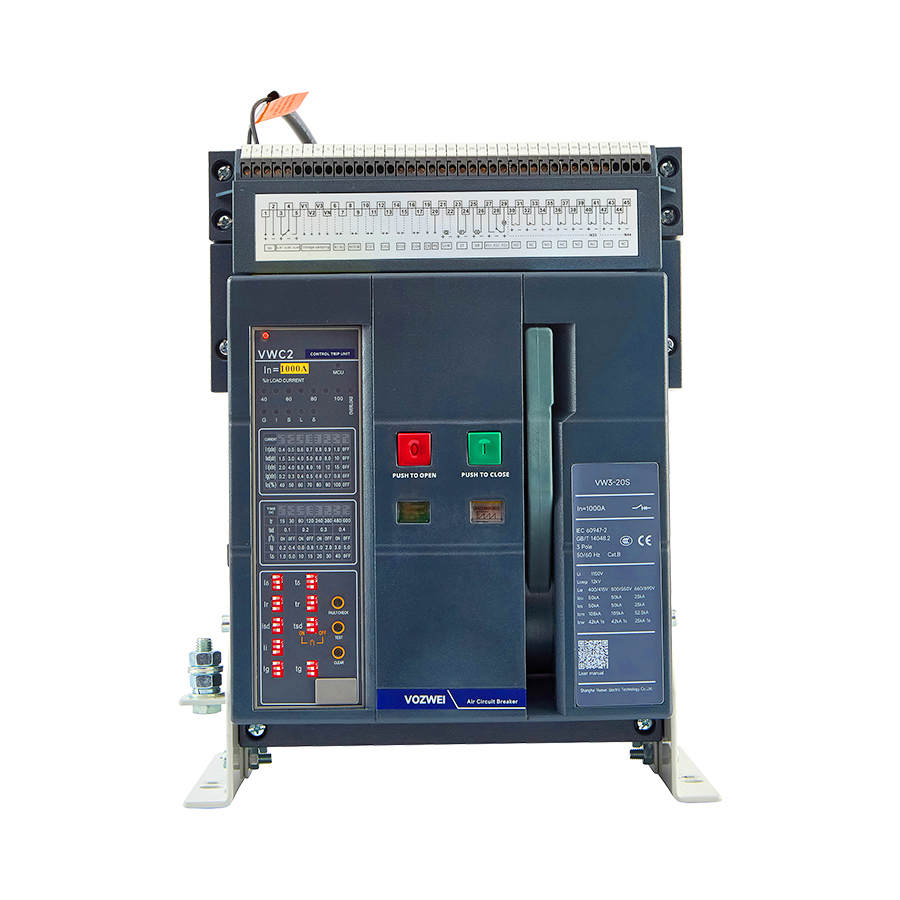

VW3-20 Serisi Kompakt Tasarım Akıllı Havalı Devre Kesici (ACB)
VW3-20 Serisi, yerden tasarruflu alçak gerilim güç dağıtımı için kompakt tasarıma sahip akıllı bir havalı devre kesicidir. 200A ila 2000A arası anma akımları ve AC690V'ye kadar anma çalışma gerilimi ile 66kA @ AC400V/AC415V'ye kadar kesme kapasitesinde güvenilir koruma sağlar.
Vurgular
- Yerden tasarruflu kurulum için kompakt tasarım
- 200A ila 2000A arası anma akımı
- AC690V'ye kadar anma çalışma gerilimi
- Neme, yoğuşmaya ve tuz püskürtmeye karşı dayanıklılık
Ürün Bilgileri
- Anma akımı (In): 200A, 400A, 630A, 800A, 1000A, 1250A, 1600A, 2000A
- Anma çalışma gerilimi (Ue): AC400/415V, AC500/550V, AC660/690V
- Kutup sayısı: 3P ve 4P seçenekleri
- Montaj tipleri: Sabit tip ve çekmeceli tip
- Kesme kapasiteleri: S, H serileri
- Temel koruma fonksiyonları: Aşırı yük, kısa devre (kısa gecikmeli ve ani), toprak arızası, nötr hattı koruması
- Çevre koşullarına dayanıklılık: Çalışma ortamı sıcaklığı -40 °C ~ +70 °C
- IP koruma sınıfı: IP40
- AC690V'de 50kA'ya kadar yüksek kesme kapasitesine sahiptir.
- Yüksek irtifa uyumluluğu, 5000 metre yükseklikte çalışabilme.
- Nemli ısıya ve yoğuşmaya karşı mükemmel dayanıklılığa sahiptir; tuz püskürtme, nem gibi çeşitli zorlu ortamlara uyum sağlayabilir.
| Nominal akım In(A) | 200A, 400A, 630A, 800A, 1000A, 1250A, 1600A, 2000A |
| Nominal işletme gerilimi Ue(V) 50Hz/60Hz | AC400, AC415, AC500, AC550, AC660, AC690 |
| Nominal izolasyon gerilimi Ui(V) | 1150V |
| Nominal darbe dayanım gerilimi Uimp(kV) | 12kV |
| Şebeke frekansı test gerilimi U(V) 1dk | AC5000V 50Hz/60Hz |
| Kutup sayısı | 3P/4P |
| N kutuplu anma akımı | 100%In |
| Kesme kapasitesi kodu | S, H |
| Nominal sınır kısa devre kesme kapasitesi (etkin değer) Icu(kA) | AC400/AC415: S: 50kA, H: 66kA AC500/AC550: S: 50kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| Nominal işletme kısa devre kesme kapasitesi (etkin değer) Ics(kA) | AC400/AC415: S: 50kA, H: 66kA AC500/AC550: S: 50kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| Nominal kısa devre yapma kapasitesi (tepe değeri) Icm(kA) | AC400/AC415: S: 105kA, H: 145kA AC500/AC550: S: 105kA, H: 105kA AC660/AC690: S: 52.5kA, H: 105kA |
| Nominal kısa süreli dayanım akımı (etkin değer) Icw(kA) 1s | AC400/AC415: S: 42kA, H: 55kA AC500/AC550: S: 42kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| Nominal koşulunda kısa devre akımı Icc(kA) | AC400/AC415: S: 42kA, H: 55kA AC500/AC550: S: 42kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| Tam kesme süresi (ek gecikme yok) (ms) | 12(ms)-18(ms) |
| Kapama süresi (ms) | ≤60(ms) |
| İşletme performansı (Elektriksel ömür (sayı) | 15000 (sayı) (200-630A) 10000 (sayı) (800-1250A) 10000 (sayı) (1600-2000A) |
| İşletme performansı (Mekanik ömür (sayı); Bakım gerektirmez) | 15000 (sayı) |
| İşletme performansı (Mekanik ömür (sayı); Bakım gerektirir) | 30000 (sayı) |
| İşletme durumu (Kullanım kategorisi) | B |
| şletme durumu (Kirlilik derecesi) | 3 |
| İşletme durumu (Koruma sınıfı) | IP40 |
| İşletme durumu (Ortam sıcaklığı) | -40 °C ~ +70 °C |
| İşletme durumu (İrtifa) | ≤5000m |
| Çevreçizgi boyutu (mm) (Y × G × D) (Çekme tipi 3P) | 357(mm)x254(mm)x300(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Çekme tipi 4P) | 357(mm)x324(mm)x300(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Sabit tip 3P) | 335(mm)x266(mm)x199(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Sabit tip 4P) | 335(mm)x336(mm)x199(mm) |
VOZWEI-VW3-ACB-Specification.pdf
Ürün Özellikleri · 7.62 MB
VOZWEI-VW3-ACB-Catalog.pdf
Ürün Kataloğu · 6.53 MB
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-VW3-ACB-User-Manual.pdf | Kullanım Kılavuzu | 7.61 MB | |
| VOZWEI-VW3-ACB-Specification.pdf | Ürün Özellikleri | 7.62 MB | |
| VOZWEI-VW3-ACB-Catalog.pdf | Ürün Kataloğu | 6.53 MB |
Q: VW3-20 serisi ACB'nin maksimum kesme kapasitesi nedir?
A: VW3-20 serisi ACB, AC690V'de 50kA'ya kadar yüksek kesme kapasitesi sunar; bu da onu ağır hizmet endüstriyel ve yenilenebilir enerji güç sistemleri için son derece güvenilir kılar.
Q: VW3-20 serisi ACB aşırı hava koşulları ve zorlu ortamlar için uygun mudur?
A: Evet. VW3-20 serisi ACB, -40°C ila +70°C aşırı sıcaklıklarda çalışacak şekilde üretilmiştir ve tuz püskürtmeye, neme ve yoğuşmaya karşı üstün direnç sunar.
Q: VW3-20 serisi ACB için hangi montaj ve kutup konfigürasyonları mevcuttur?
A: VW3-20 serisi ACB için hem sabit hem de çekmeceli montaj tipleri sunuyoruz; farklı bakım ve işletme ihtiyaçlarını karşılamak için 3P ve 4P konfigürasyonlarında mevcuttur.
Q: VW3-20 serisi ACB'ye hangi koruyucu fonksiyonlar entegre edilmiştir?
A: Aşırı yük, kısa devre (kısa süre gecikmeli ve ani), toprak arızası ve nötr hattı koruması dahil kapsamlı koruma sağlar.
Q: Seri ACB için anma akımı ve gerilim aralıkları nelerdir?
A: VW3-20 serisi ACB, 200A ila 2000A arası anma çalışma akımlarını ve AC690V'ye kadar çalışma gerilimlerini destekler (AC400/415V, AC500/550V ve AC660/690V dahil).
İlgili Ürünler
VW3-25 Serisi Akıllı Havalı Devre Kesici (ACB)
VW3-25 ACB, fotovoltaik (PV), rüzgar enerjisi ve enerji depolama sistemleri için özel olarak tasarlanmıştır. 3P ve 4P konfigürasyonlarında mevcuttur. AC800V'de 75kA'ya kadar ultra yüksek kesme kapasitesi (seri genelinde Icu 85kA'ya kadar). AC1500V'ye kadar yüksek gerilimli uygulamaları destekler. Nemli ısıya, tuz püskürtmeye ve karışık gazlara karşı dayanıklıdır. 5000m'ye kadar olan irtifalarda güvenilir çalışma. Gelişmiş uzaktan izleme ve kontrol özellikleri.
Ürünü görüntüle
VW3-40 Serisi Akıllı Havalı Devre Kesici (ACB)
VW3-40 ACB, fotovoltaik (PV), rüzgar enerjisi ve enerji depolama sistemleri için özel olarak tasarlanmıştır. 3P ve 4P konfigürasyonlarında mevcuttur. AC800V'de 80kA'ya kadar ultra yüksek kesme kapasitesi (seri genelinde Icu 100kA'ya kadar). AC1500V'ye kadar yüksek gerilimli uygulamaları destekler. Nemli ısıya, yoğuşmaya, yüksek ve düşük sıcaklık değişimlerine ve tuz püskürtmeye karşı dayanıklıdır. 5000m'ye kadar olan irtifalarda güvenilir çalışma. Gelişmiş uzaktan izleme ve kontrol özellikleri.
Ürünü görüntüle

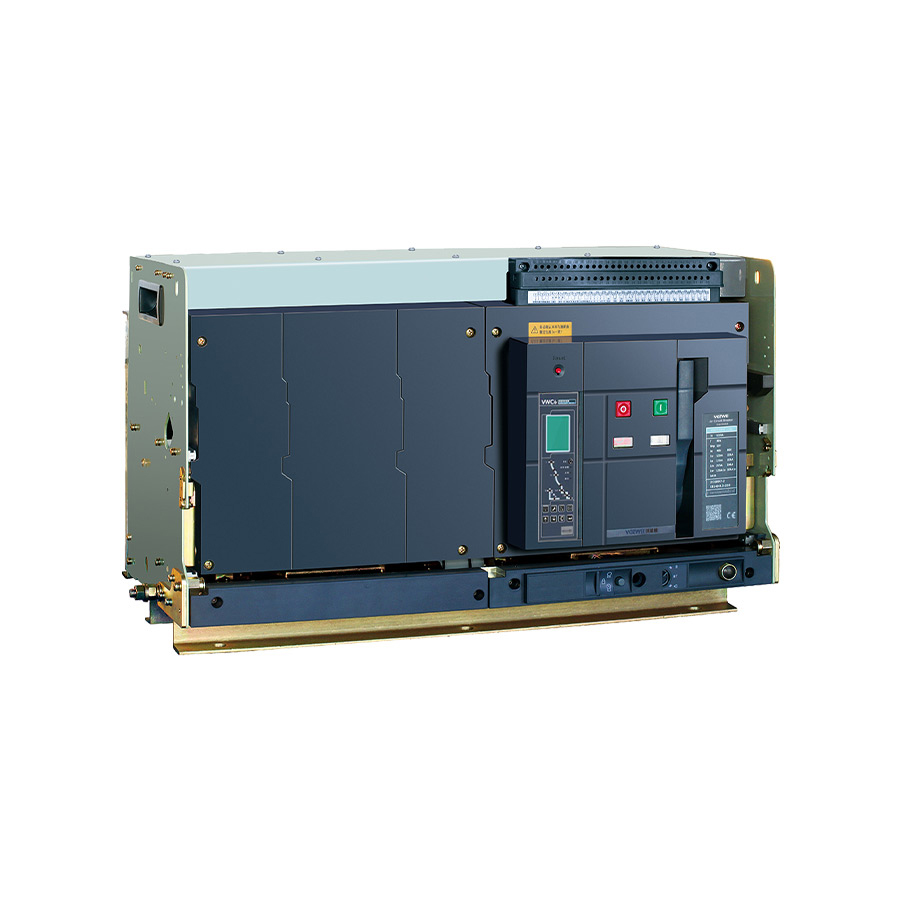

VW3-63 Serisi Akıllı Havalı Devre Kesici (ACB)
