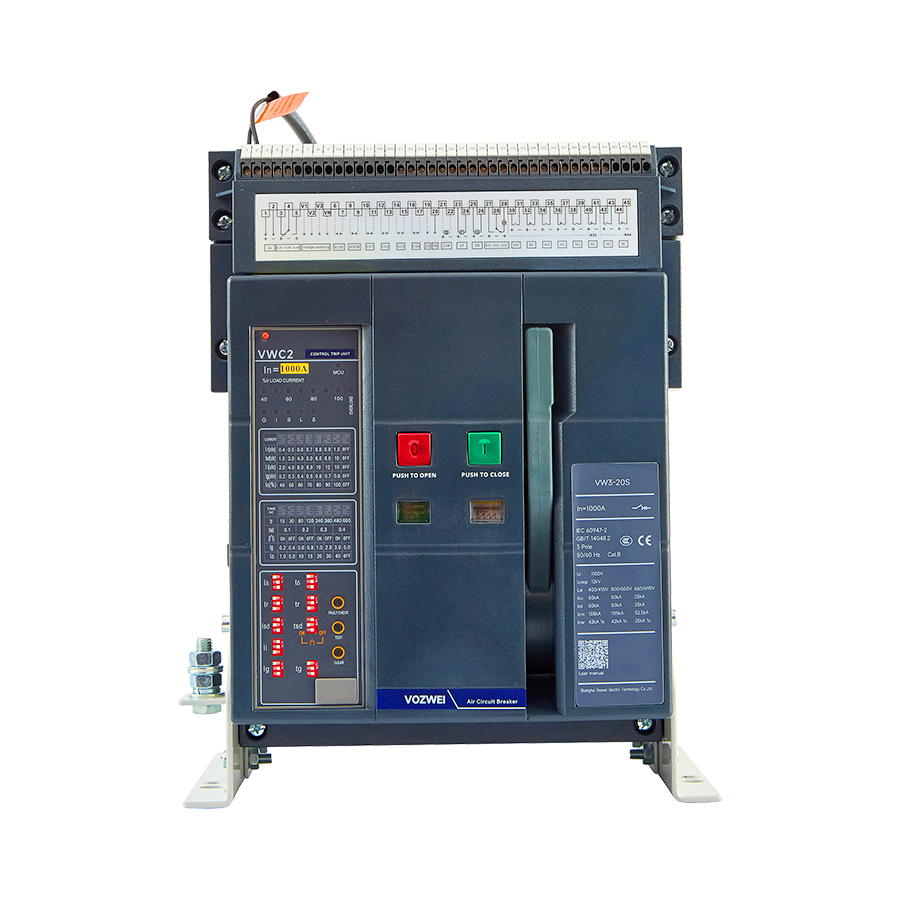

VW3-20 serisi akıllı havalı devre kesici, ACB
- Maksimum nominal çalışma voltajı AC1500V ve maksimum nominal çalışma akımı 2000A’dı
- AC690V’de 50KA’ya kadar yüksek kesme kapasitesine sahiptir.
- 5000 metre yükseklikte çalışan yüksek irtifa adaptasyonu.
- Nemli ısıya ve yoğuşma önleyici maddelere karşı mükemmel dirence sahiptir ve tuz spreyi, nem vb. gibi çeşitli zorlu ortamlara uyum sağ
Teknik parametreler
| Nominal akım In(A) | 200A, 400A, 630A, 800A, 1000A, 1250A, 1600A, 2000A |
| Nominal işletme gerilimi Ue(V) 50Hz/60Hz | AC400, AC415, AC500, AC550, AC660, AC690 |
| Nominal izolasyon gerilimi Ui(V) | 1150 |
| Nominal darbe dayanım gerilimi Uimp(kV) | 12 |
| Şebeke frekansı test gerilimi U(V) 1dk | AC5000V 50Hz/60Hz |
| Kutup sayısı | 3P/4P |
| N kutuplu anma akımı | 100%In |
| Kesme kapasitesi kodu | S, H |
| Nominal sınır kısa devre kesme kapasitesi
(etkin değer) Icu(kA)
|
AC400/AC415: S: 50kA, H: 66kA
AC500/AC550: S: 50kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| Nominal işletme kısa devre kesme kapasitesi
(etkin değer) Ics(kA)
|
AC400/AC415: S: 50kA, H: 66kA
AC500/AC550: S: 50kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| Nominal kısa devre yapma kapasitesi
(tepe değeri) Icm(kA)
|
AC400/AC415: S: 105kA, H: 145kA
AC500/AC550: S: 105kA, H: 105kA AC660/AC690: S: 52.5kA, H: 105kA |
| Nominal kısa süreli dayanım akımı
(etkin değer) Icw(kA) 1s
|
AC400/AC415: S: 42kA, H: 55kA
AC500/AC550: S: 42kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| Nominal koşulunda kısa devre akımı Icc(kA) | AC400/AC415: S: 42kA, H: 55kA
AC500/AC550: S: 42kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| Tam kesme süresi (ek gecikme yok) (ms) | 12(ms)-18(ms) |
| Kapama süresi (ms) | ≤60(ms) |
| İşletme performansı （Elektriksel ömür (sayı) | 15000 (sayı) (200-630A)
10000 (sayı) (800-1250A) 10000 (sayı) (1600-2000A) |
| İşletme performansı (Mekanik ömür (sayı);
Bakım gerektirmez)
|
15000 (sayı) |
| İşletme performansı (Mekanik ömür (sayı);
Bakım gerektirir)
|
30000 (sayı) |
| İşletme durumu (Kullanım kategorisi) | B |
| şletme durumu (Kirlilik derecesi) | 3 |
| İşletme durumu (Ortam sıcaklığı) | IP40 |
| İşletme durumu (Ortam sıcaklığı) | ≥-40℃ |
| İşletme durumu (İrtifa) | ≤5000m |
| Çevreçizgi boyutu (mm) (Y × G × D) (Çekme tipi 3P) | 357(mm)x254(mm)x300(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Çekme tipi 4P) | 357(mm)x324(mm)x300(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Sabit tip 3P) | 335(mm)x266(mm)x199(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Sabit tip 4P) | 335(mm)x336(mm)x199(mm) |
İpuçları: Daha fazla bilgi için lütfen aşağıdaki belgelerde yer alan kullanım kılavuzuna veya özellik sayfasına başvurun.
Vurgular
Düşük sıcaklık artışı
Daha fazla kontak plakası tasarımı, daha düşük ürün sıcaklığı artışı sağlayın.
Yüksek yay söndürme verimliliği
Büyük açma kontağı, yeni kademeli yükseltme yapısı, yeni gaz üretim malzemesi, yay söndürme verimli.
Güçlü çevresel uyarlanabilirlik
Yüksek kullanılabilirlik sağlamak için yüksek ve düşük sıcaklık, yüksek irtifa, yüksek nem, yüksek tuz spreyi, yüksek vibrasyon ve küf önleyici büyüme için profesyonel testler yapın.
Aksesuarların yüksek güvenilirliği
Aksesuar yapısı işlevini iyileştirin ve optimize edin, birden çok güvenilirlik testi ekleyin ve güvenilirliği artırın.
