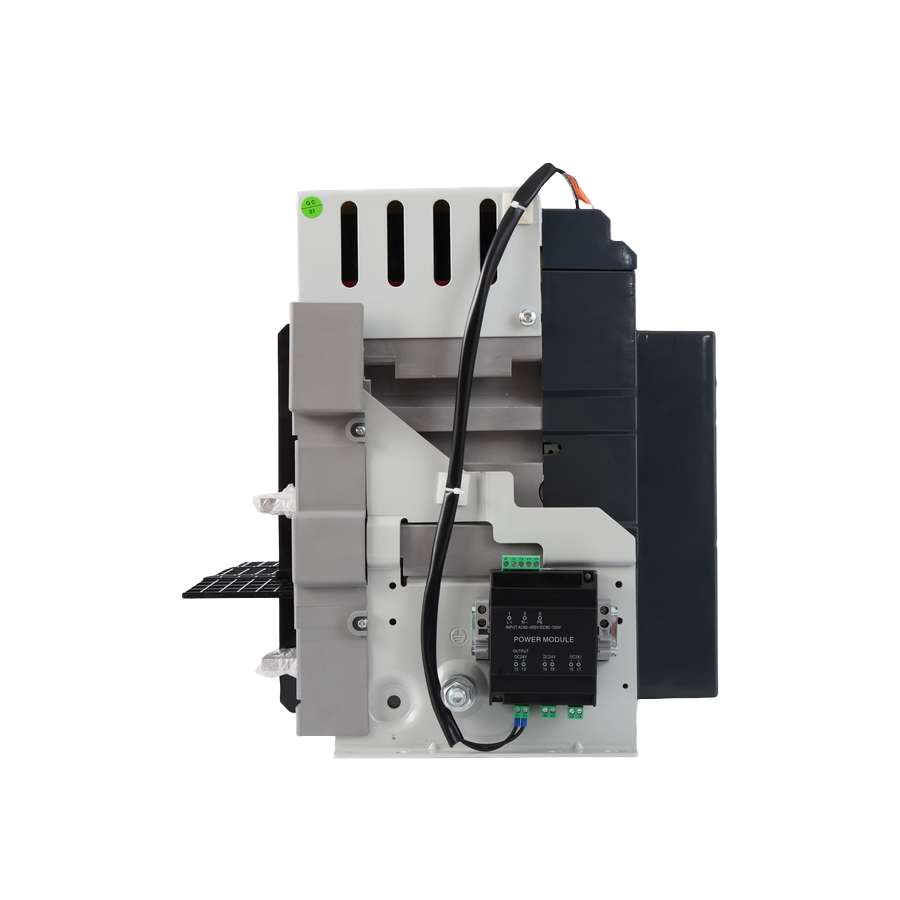

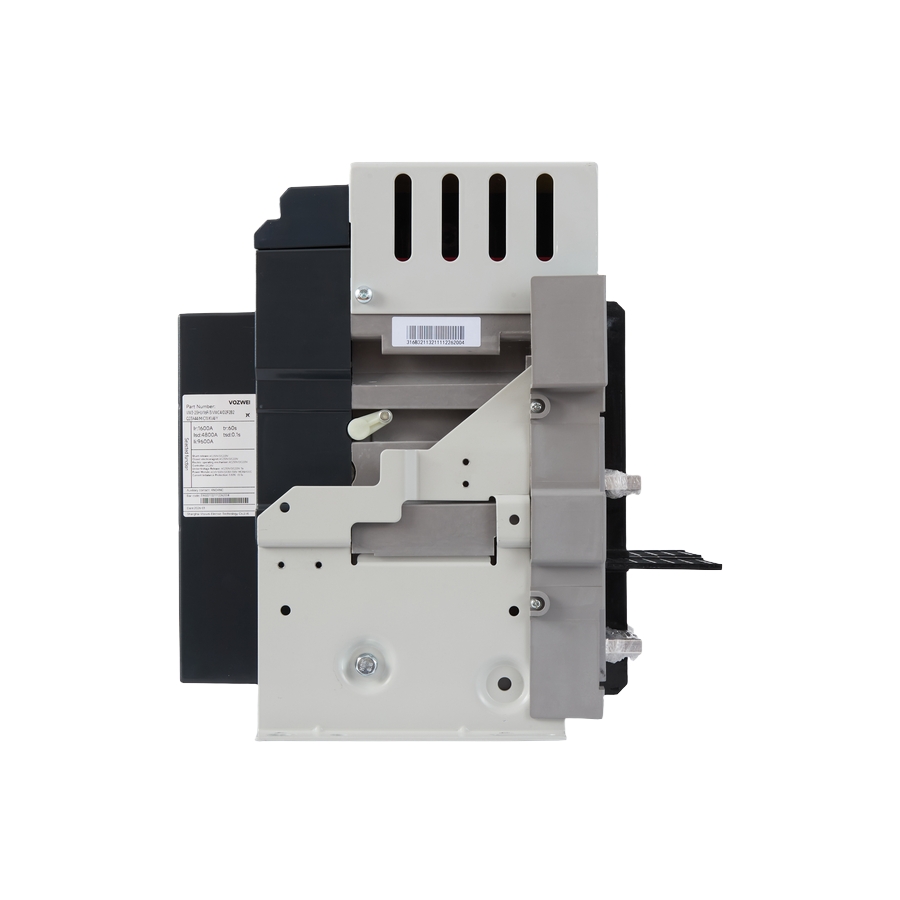

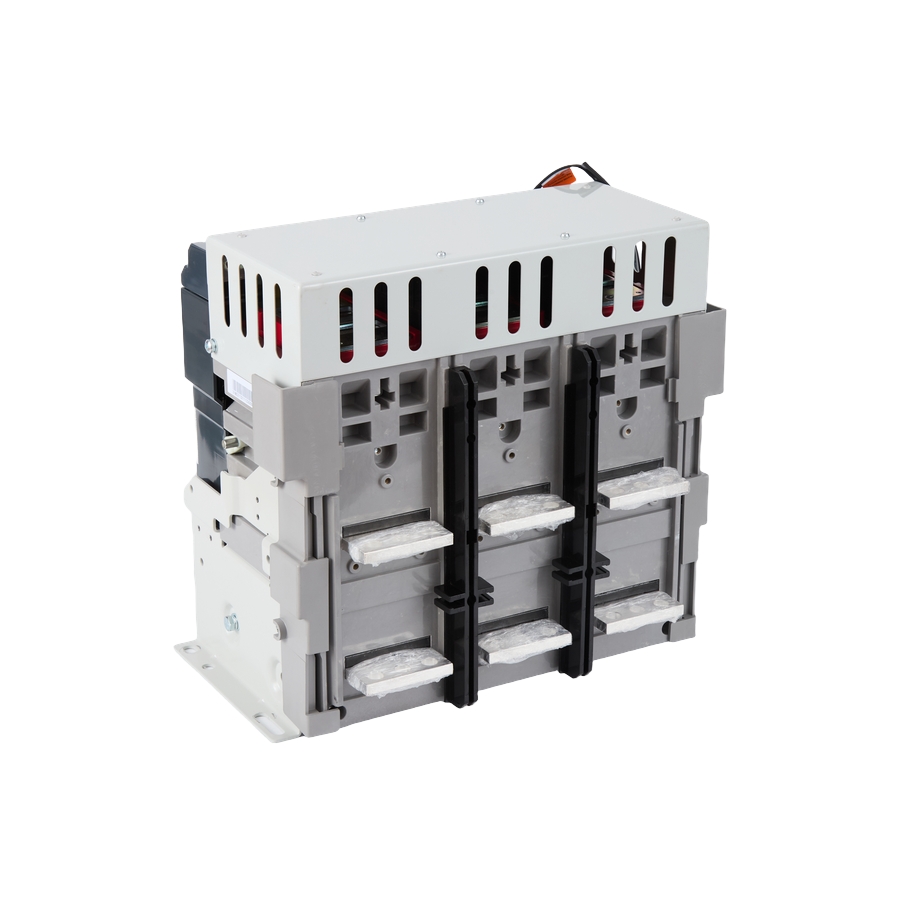

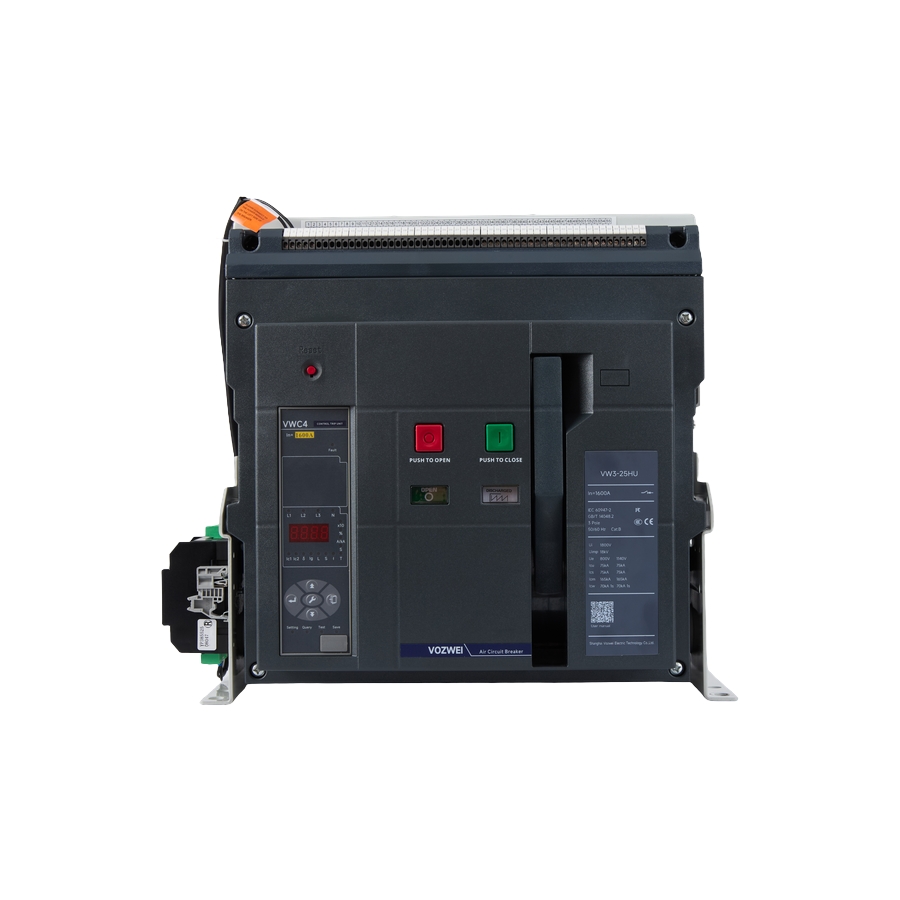

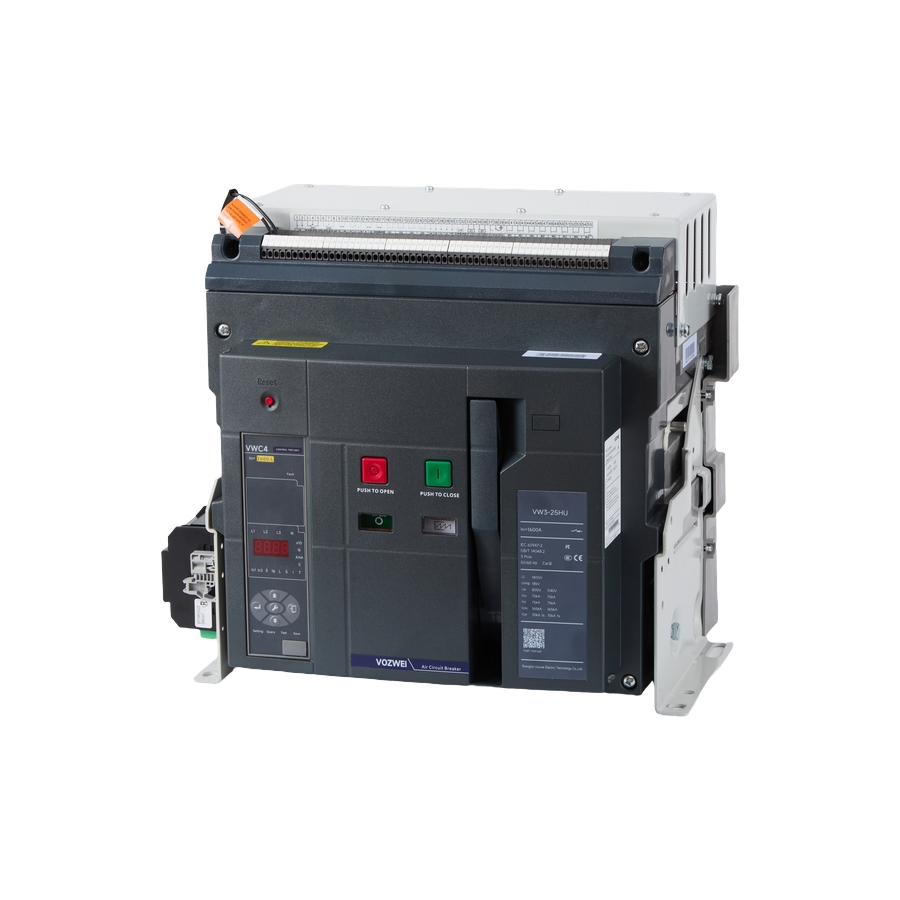

VW3-25 Serisi Akıllı Havalı Devre Kesici (ACB)
VW3-25 ACB, fotovoltaik (PV), rüzgar enerjisi ve enerji depolama sistemleri için özel olarak tasarlanmıştır. 3P ve 4P konfigürasyonlarında mevcuttur. AC800V'de 75kA'ya kadar ultra yüksek kesme kapasitesi (seri genelinde Icu 85kA'ya kadar). AC1500V'ye kadar yüksek gerilimli uygulamaları destekler. Nemli ısıya, tuz püskürtmeye ve karışık gazlara karşı dayanıklıdır. 5000m'ye kadar olan irtifalarda güvenilir çalışma. Gelişmiş uzaktan izleme ve kontrol özellikleri.
Vurgular
- PV, rüzgar enerjisi ve enerji depolama sistemleri için tasarlanmıştır
- 630A ila 2500A arası anma akımı
- AC800V'de maksimum 75kA kesme kapasitesi
- AC1500V'ye kadar anma çalışma gerilimi
- Neme, yoğuşmaya, sıcaklık değişimlerine ve tuz püskürtmeye karşı dayanıklılık
Ürün Bilgileri
- Anma akımı (In): 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A
- Anma çalışma gerilimi (Ue): AC400V, AC500V, AC690V, AC800/1140V, AC1500V
- Kutup sayısı: 3P ve 4P seçenekleri (HU, HV yalnızca 3P'ye sahiptir)
- Montaj tipleri: Sabit tip ve çekmeceli tip
- Kesme kapasiteleri: H, HU, HV serileri
- Temel koruma fonksiyonları: Aşırı yük, kısa devre (kısa gecikmeli ve ani), toprak arızası, nötr hattı koruması
- Çevre koşullarına dayanıklılık: Çalışma ortamı sıcaklığı -40 °C ~ +70 °C
- IP koruma sınıfı: IP40
- Fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için özel olarak tasarlanmıştır
- Ultra yüksek kesme kapasitesiyle, AC800V'de maksimum 75kA
- Nemli ısıya ve yoğuşmaya karşı mükemmel dayanıklılık
- Yüksek ve düşük sıcaklıklardaki değişimlere uyum sağlama konusunda güçlü yetenek
- Tuz püskürtmeye ve nemli ortamlara karşı güçlü direnç
| Nominal akım In(A) | 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A |
| Nominal işletme gerilimi Ue(V) 50Hz/60Hz | AC400, AC500, AC690, AC800, AC1140, AC1500 |
| Nominal izolasyon gerilimi Ui(V) | 1800V |
| Nominal darbe dayanım gerilimi Uimp(kV) | 18kV |
| Şebeke frekansı test gerilimi U(V) 1dk | AC5000V 50Hz/60Hz |
| Kutup sayısı | 3P, 4P |
| N kutuplu anma akımı | 100%In |
| Kesme kapasitesi kodu | H, HU, HV |
| Nominal sınır kısa devre kesme kapasitesi (etkin değer) Icu(kA) | AC400: 85kA AC500: 75kA AC690: 65kA AC800/AC1140: 75kA AC1500: 50kA |
| Nominal işletme kısa devre kesme kapasitesi (etkin değer) Ics(kA) | AC400: 85kA AC500: 75kA AC690: 65kA AC800/AC1140: 75kA AC1500: 50kA |
| Nominal kısa devre yapma kapasitesi (tepe değeri) Icm(kA) | AC400: 187kA AC500: 165kA AC690: 143kA AC800/AC1140: 165kA AC1500: 105kA |
| Nominal kısa süreli dayanım akımı (etkin değer) Icw(kA) 1s | AC400: 85kA AC500: 75kA AC690: 65kA AC800/AC1140: 70kA AC1500: 50kA |
| Nominal koşulunda kısa devre akımı Icc(kA) | AC400: 85kA AC500: 75kA AC690: 65kA AC800/AC1140: 70kA AC1500: 50kA |
| Tam kesme süresi (ek gecikme yok) (ms) | 12(ms)~18(ms) |
| Kapama süresi (ms) | ≤60(ms) |
| İşletme performansı (Mekanik ömür (sayı); Bakım gerektirmez) | 15000(sayı) |
| İşletme performansı (Mekanik ömür (sayı); Bakım gerektirir) | 30000(sayı) |
| İşletme durumu (Kullanım kategorisi) | B |
| şletme durumu (Kirlilik derecesi) | 3 |
| İşletme durumu (Koruma sınıfı) | IP40 |
| İşletme durumu (Ortam sıcaklığı) | -40 °C ~ +70 °C |
| İşletme durumu (İrtifa) | ≤5000m |
| Çevreçizgi boyutu (mm) (Y × G × D) (Çekme tipi 3P) | 430(mm) × 407(mm) × 395(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Çekme tipi 4P) | 430(mm) × 522(mm) × 395(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Sabit tip 3P) | 390(mm) × 422(mm) × 297.5(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Sabit tip 4P) | 390(mm) × 537(mm) × 297.5(mm) |
VOZWEI-VW3-ACB-Specification.pdf
Ürün Özellikleri · 7.62 MB
VOZWEI-VW3-ACB-Catalog.pdf
Ürün Kataloğu · 6.53 MB
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-VW3-ACB-User-Manual.pdf | Kullanım Kılavuzu | 7.61 MB | |
| VOZWEI-VW3-ACB-Specification.pdf | Ürün Özellikleri | 7.62 MB | |
| VOZWEI-VW3-ACB-Catalog.pdf | Ürün Kataloğu | 6.53 MB |
Q: VW3-25 serisi ACB'nin maksimum kesme kapasitesi ve gerilim derecesi nedir?
A: VW3-25 serisi ACB, AC800V'de 75kA'ya kadar ultra yüksek kesme kapasitesine sahiptir ve AC1500V'ye kadar yüksek gerilim uygulamalarını destekler (AC400V, AC500V, AC690V, AC800/1140V ve AC1500V dahil).
Q: VW3-25 serisi ACB hangi uygulamalar ve endüstriler için özel olarak tasarlanmıştır?
A: VW3-25 serisi ACB, yenilenebilir enerji ve endüstriyel altyapı için özel olarak tasarlanmıştır; fotovoltaik (PV) santraller, rüzgar enerjisi üretimi ve batarya enerji depolama sistemleri (BESS) için idealdir.
Q: VW3-25 serisi ACB zorlu çevre koşullarında nasıl performans gösterir?
A: VW3-25 serisi ACB üstün çevre toleransı sunar. Nemli ısıya ve yoğuşmaya karşı mükemmel direnç, tuz püskürtmeye ve nemli ortamlara karşı güçlü direnç ve -40°C ila +70°C çalışma sıcaklığı aralığına sahiptir.
Q: VW3-25 serisi ACB hızlı sıcaklık döngülerine dayanabilir mi?
A: Evet. VW3-25 serisi ACB, yüksek ve düşük sıcaklık değişimlerine güçlü uyum sağlayacak şekilde üretilmiştir; şiddetli iklim koşullarında ve termal şok ortamlarında güvenilir sürekli çalışmayı garanti eder.
Q: VW3-25 serisi ACB için hangi anma akımı seçenekleri ve kesme kapasitesi serileri mevcuttur?
A: VW3-25 serisi ACB, 630A ila 2500A arası anma çalışma akımlarını kapsar (630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A) ve H, HU ve HV kesme kapasitesi serilerinde sunulur.
Q: VW3-25 serisi ACB'de hangi koruma fonksiyonları bulunur?
A: VW3-25 serisi ACB; aşırı yük koruması, kısa devre koruması (kısa gecikmeli ve ani), toprak arızası koruması ve nötr hattı koruması dahil temel koruma fonksiyonlarını içerir.
Q: VW3-25 serisi ACB için hangi montaj tipleri ve muhafaza koruma sınıfları mevcuttur?
A: VW3-25 serisi ACB, hem sabit hem de çekmeceli montaj tiplerinde sunulur ve IP40 koruma sınıfıyla gelir.
