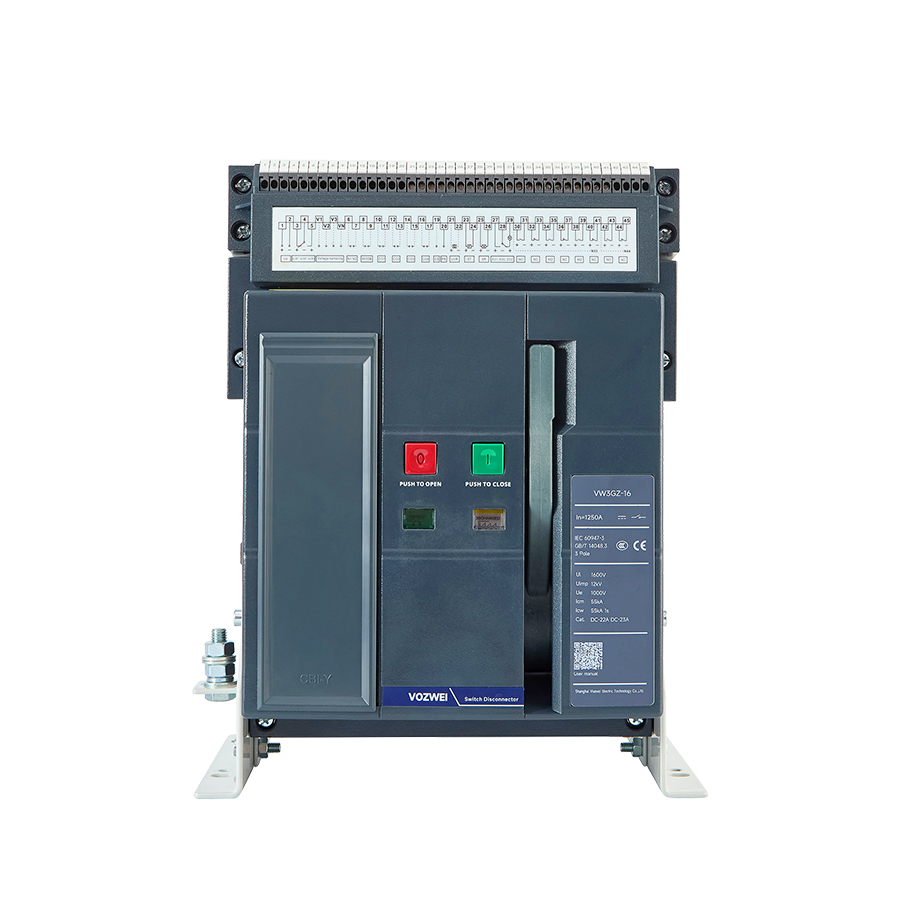

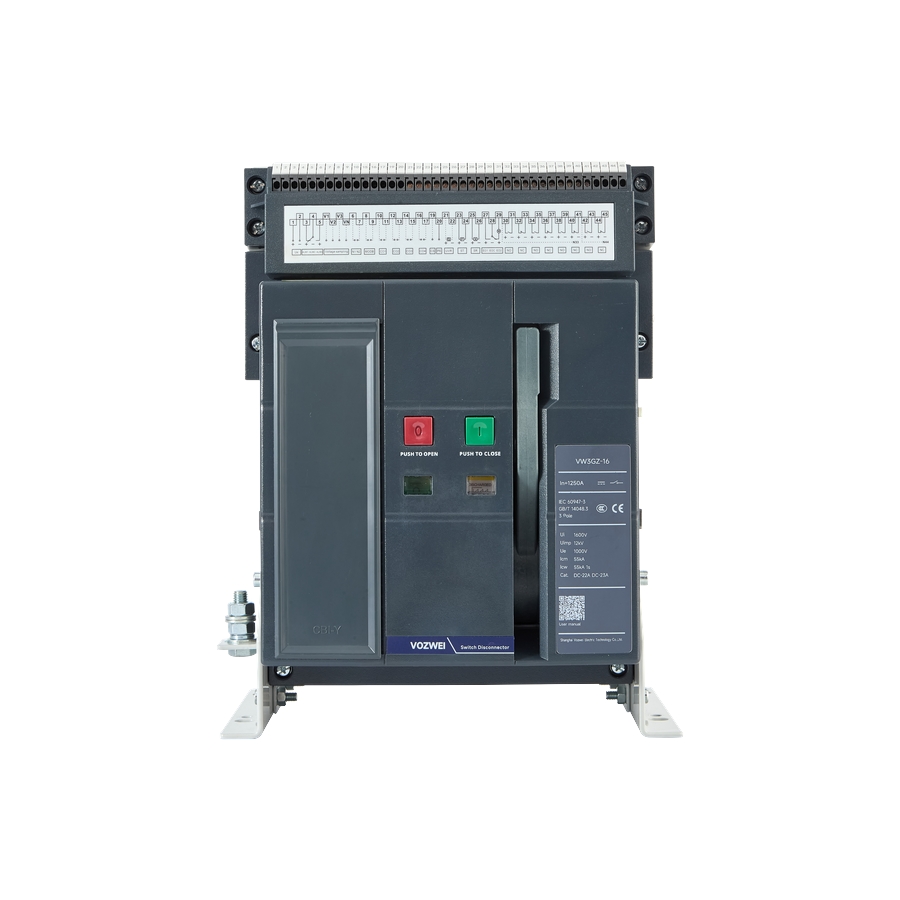

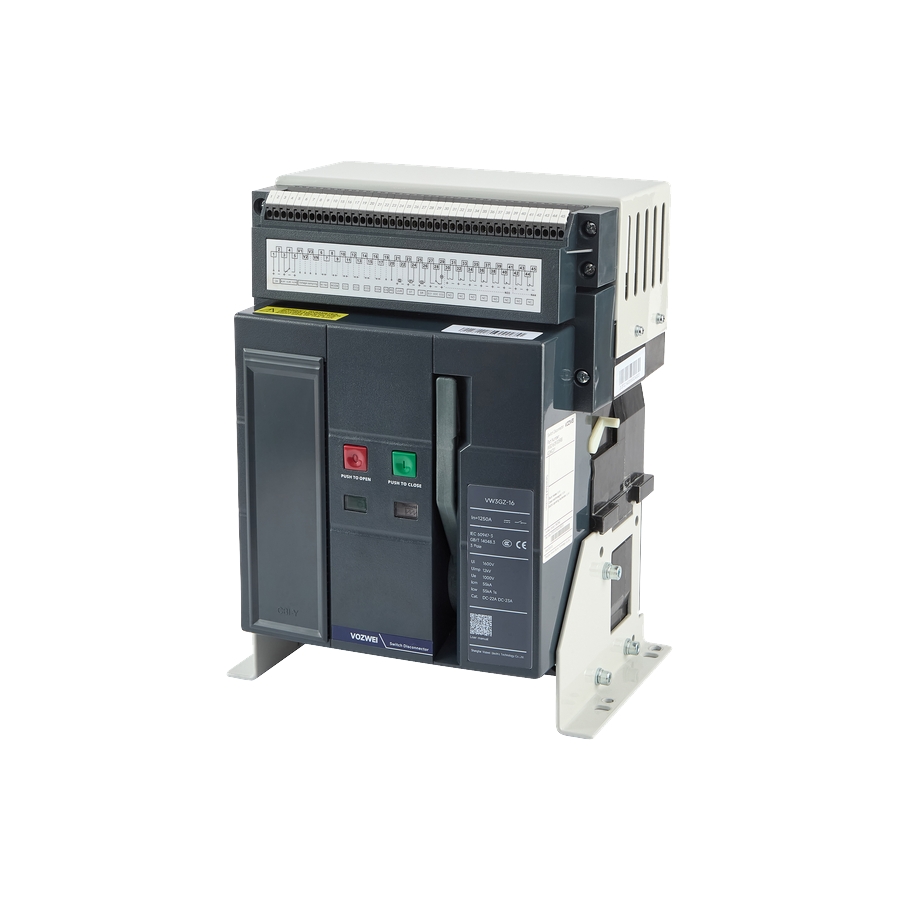

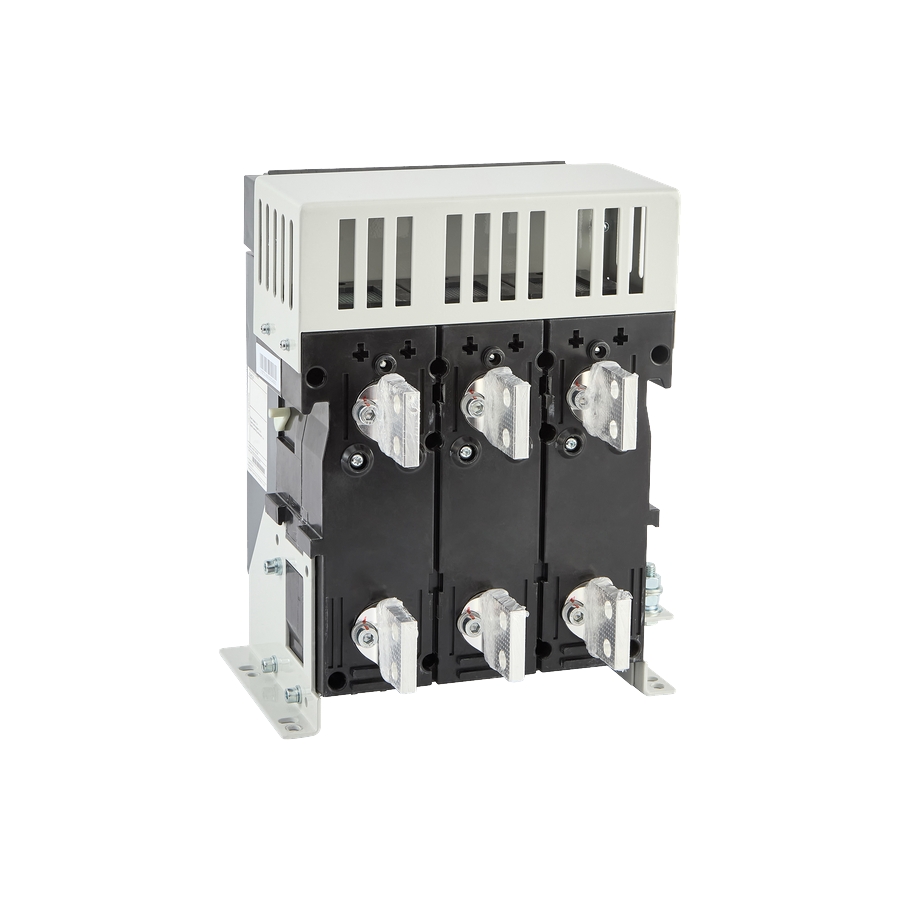

VW3GZ-16 DC devre kesici
VW3GZ-16 Serisi, fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için tasarlanmış bir DC ayırıcıdır; 200A ila 1600A arası anma akımı ve DC1500V'ye kadar anma çalışma gerilimine sahiptir.
Vurgular
- DC1500V'ye kadar ana devre izolasyonu
- 1s'de 55kA kısa süre dayanım akımı
- DC22A ve DC23A kullanım kategorileri
- 200A ila 1600A arası anma akımı
- Uzatılmış elektrik ömrü için çift kademeli anti-kaynak kontaklar
Ürün Bilgileri
- Anma akımı (In): 200A, 400A, 630A, 800A, 1000A, 1250A, 1600A
- Anma çalışma gerilimi (Ue): DC1000V (3P), DC1500V (4P)
- Anma kısa süre dayanım akımı (Icw): 55kA / 1s
- Kullanım kategorisi: DC22A / DC23A
- Çevre koşullarına dayanıklılık: Çalışma ortamı sıcaklığı -40 °C ~ +70 °C
- IP koruma sınıfı: IP30
- Sistem güvenliğini sağlamak için Icw (1s) = 55kA'ya kadar yüksek kısa süre dayanım akımı sağlar
- Üstün darbe dayanımı ve yalıtım sağlamak için yüksek mukavemetli DMC malzemeden üretilmiştir
- Elektrik ömrünü uzatmak için özel anti-kaynak malzemeli çift kademeli ana ark kontak yapısına sahiptir
- Güvenilir dağıtım için güçlendirilmiş iç mekanizma ve yüksek performanslı motor tasarımı içerir
- Sürdürülebilir ve çevre dostu çalışmayı desteklemek için en son AB RoHS direktiflerine sıkı sıkıya uygundur
| Seri | VW3GZ-16 | |
| Nominal akım In(A) | 200, 400, 630, 800, 1000, 1250, 1600 | |
| Nominal çalışma gerilimi Ue(V) 50Hz/60Hz | DC1000 | DC1500 |
| Nominal çalışma gerilimi Ui(V) | 1600 | |
| Nominal darbe dayanım gerilimi Uimp(kV) | 12 | |
| Kutup sayısı | 3P | 4P |
| Nominal kısa devre kapama kapasitesi (tepe değeri) Icm(kA) | 55 | |
| Nominal kısa süreli dayanım akımı (etkin değer) Icw(kA) 1s | 55 | |
| Elektriksel ömür (çevrim) | 500 | 500 |
| Mekanik ömür (çevrim) Bakımsız | 10000 | |
| Mekanik ömür (çevrim) Bakımlı | 10000 | |
| Kullanım kategorisi | DC22/23A | |
| Kirlilik derecesi | 3 | |
| Koruma sınıfı | IP30 | |
| Ortam sıcaklığı | -40 °C ~ 70 °C | |
| Rakım | ≤5000m | |
| Dış boyutlar (mm) Sabit tip (H x W x D) | 335×266×250 | 335×336×250 |
VOZWEI-VW3GZ-16-Disconnector-Specification.pdf
Ürün Özellikleri · 1.14 MB
VOZWEI-VW3GZ-Disconnector-Catalog.pdf
Ürün Kataloğu · 2.45 MB
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-VW3GZ-16-Disconnector-User-Manual.pdf | Kullanım Kılavuzu | 1.15 MB | |
| VOZWEI-VW3GZ-16-Disconnector-Specification.pdf | Ürün Özellikleri | 1.14 MB | |
| VOZWEI-VW3GZ-Disconnector-Catalog.pdf | Ürün Kataloğu | 2.45 MB |
Q: VW3GZ-16 serisi DC ayırıcının maksimum gerilim derecesi ve kutup konfigürasyonu nedir?
A: VW3GZ-16 serisi DC ayırıcı, ana devre izolasyonu için 4P konfigürasyonunda DC1500V'ye kadar ve 3P konfigürasyonunda DC1000V'ye kadar anma çalışma gerilimlerini destekler.
Q: VW3GZ-16 serisi hangi kısa süre dayanım akımı kapasitesini sunar?
A: VW3GZ-16 serisi, yüksek kapasiteli uygulamalarda maksimum sistem güvenliği ve dayanıklılık sağlayan Icw (1s) = 55kA ultra yüksek anma kısa süre dayanım akımı sunar.
Q: VW3GZ-16 serisi hangi kullanım kategorileri için sertifikalandırılmıştır?
A: VW3GZ-16 serisi, DC22A ve ağır hizmet DC23A kullanım kategorileri için sertifikalandırılmıştır; zorlu anahtarlama koşullarında yüksek DC yük akımlarını açma ve kapama yeteneğini doğrular.
Q: VW3GZ-16 serisi DC ayırıcı için hangi anma akımı seçenekleri mevcuttur?
A: VW3GZ-16 serisi, 200A ila 1600A arasında geniş bir anma akımı aralığını kapsar (200A, 400A, 630A, 800A, 1000A, 1250A ve 1600A dahil).
Q: VW3GZ-16 serisinin kontak tasarımı servis ömrünü nasıl uzatır?
A: VW3GZ-16 serisi; kontak aşınmasını önemli ölçüde en aza indiren ve elektriksel ömrü uzatan özel anti-kaynak malzemelerle yapılmış çift kademeli ana ark kontak yapısına sahiptir.
Q: VW3GZ-16 serisi gövdesi için hangi malzeme ve muhafaza koruması kullanılır?
A: VW3GZ-16 serisi anahtar gövdesi; üstün darbe dayanımı ve yalıtım için yüksek mukavemetli DMC (Hamur Kalıplama Bileşiği) malzemeden üretilmiştir ve IP30 koruma sınıfına sahiptir.
Q: VW3GZ-16 serisi DC ayırıcı için çalışma sıcaklığı aralığı nedir?
A: VW3GZ-16 serisi olağanüstü termal tolerans sunar; -40°C ila +70°C arasındaki ortam sıcaklıklarında güvenilir şekilde çalışır.
İlgili Ürünler

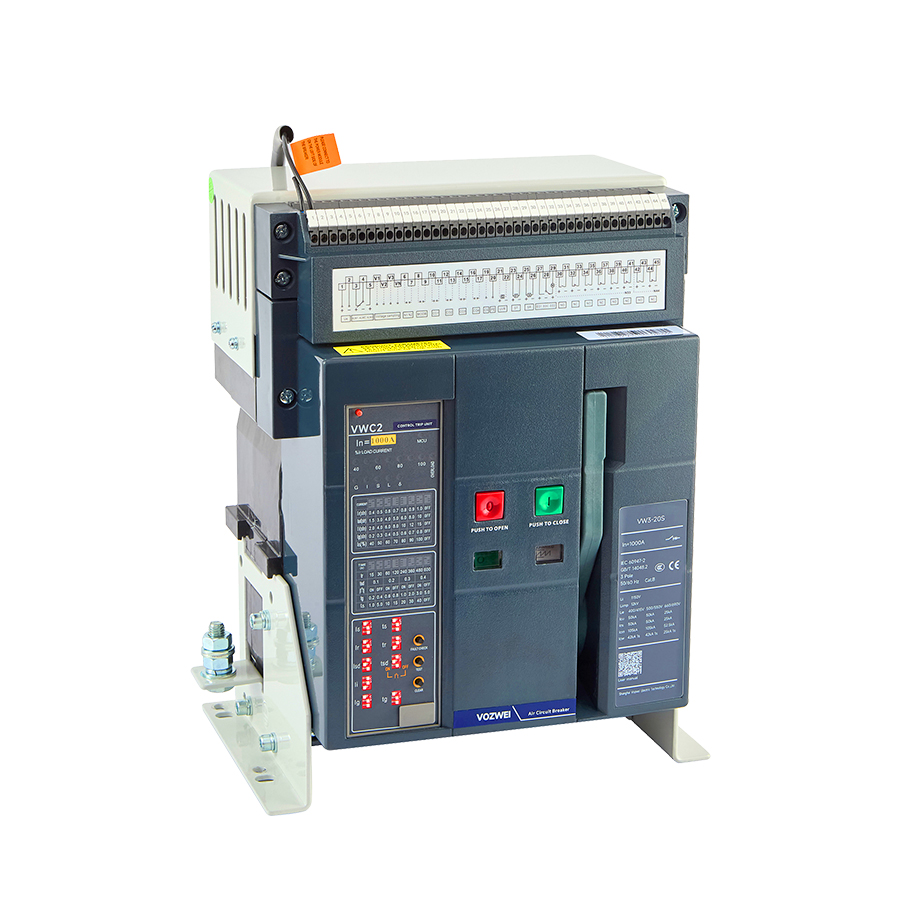

VW3-20 Serisi Kompakt Tasarım Akıllı Havalı Devre Kesici (ACB)
VW3-20 Serisi, yerden tasarruflu alçak gerilim güç dağıtımı için kompakt tasarıma sahip akıllı bir havalı devre kesicidir. 200A ila 2000A arası anma akımları ve AC690V'ye kadar anma çalışma gerilimi ile 66kA @ AC400V/AC415V'ye kadar kesme kapasitesinde güvenilir koruma sağlar.
Ürünü görüntüle
VW3-25 Serisi Akıllı Havalı Devre Kesici (ACB)
VW3-25 ACB, fotovoltaik (PV), rüzgar enerjisi ve enerji depolama sistemleri için özel olarak tasarlanmıştır. 3P ve 4P konfigürasyonlarında mevcuttur. AC800V'de 75kA'ya kadar ultra yüksek kesme kapasitesi (seri genelinde Icu 85kA'ya kadar). AC1500V'ye kadar yüksek gerilimli uygulamaları destekler. Nemli ısıya, tuz püskürtmeye ve karışık gazlara karşı dayanıklıdır. 5000m'ye kadar olan irtifalarda güvenilir çalışma. Gelişmiş uzaktan izleme ve kontrol özellikleri.
Ürünü görüntüle

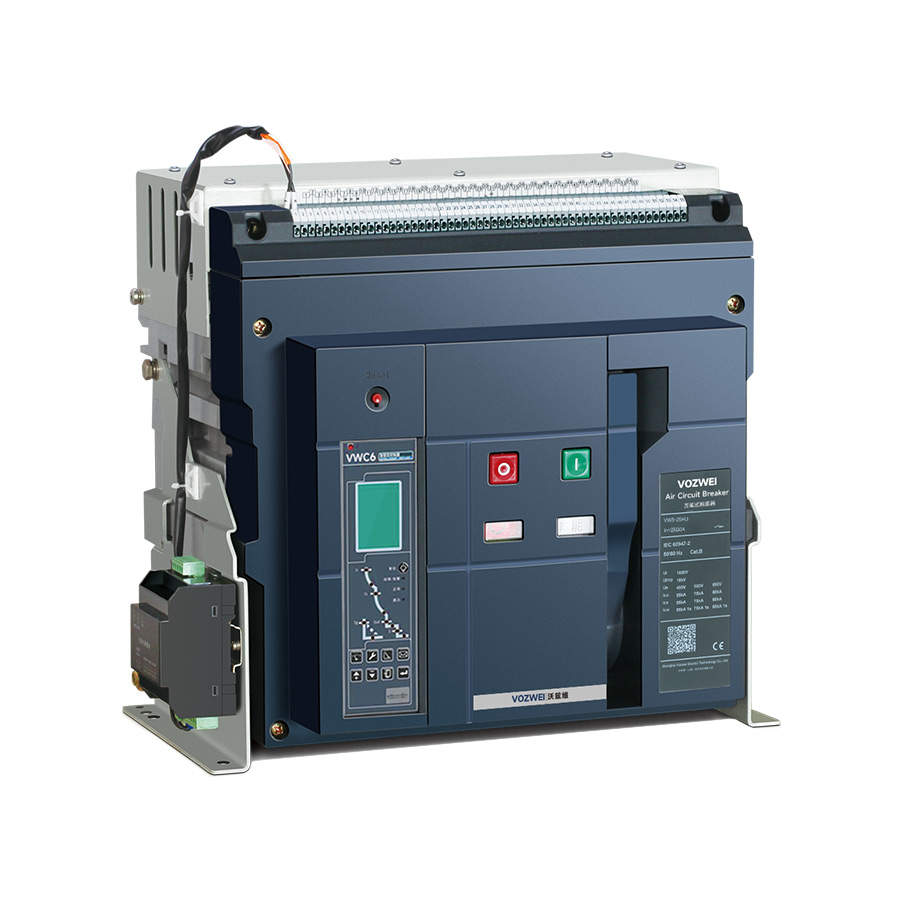

VW3-40 Serisi Akıllı Havalı Devre Kesici (ACB)
