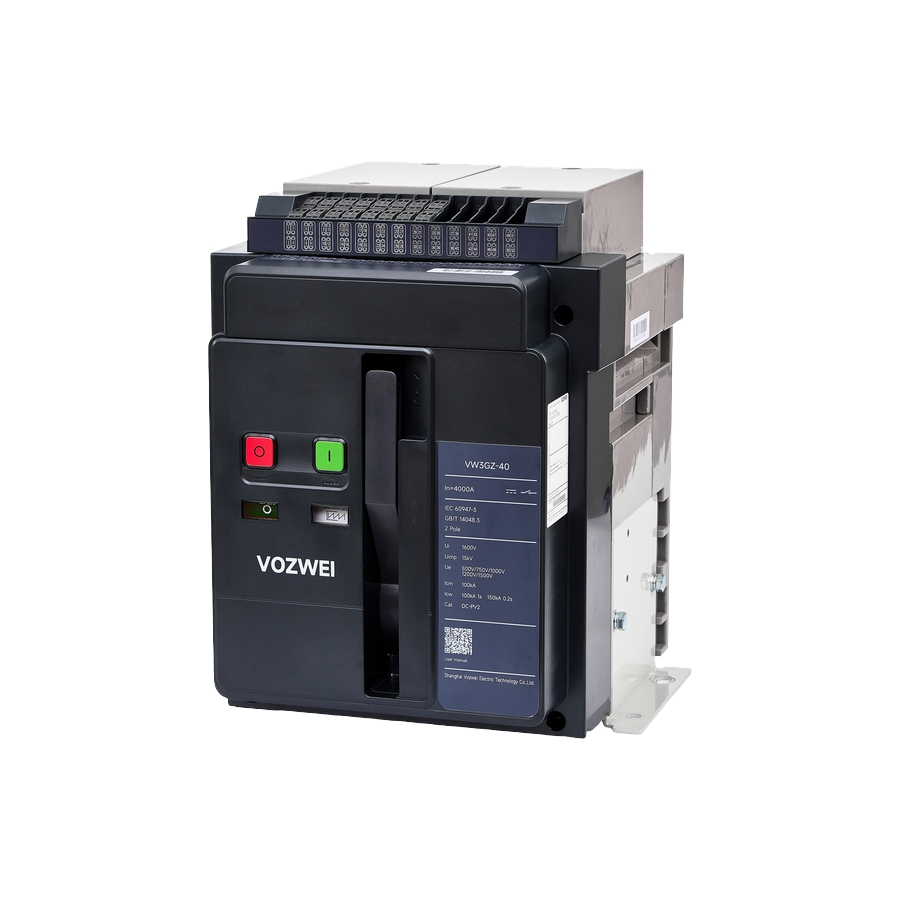

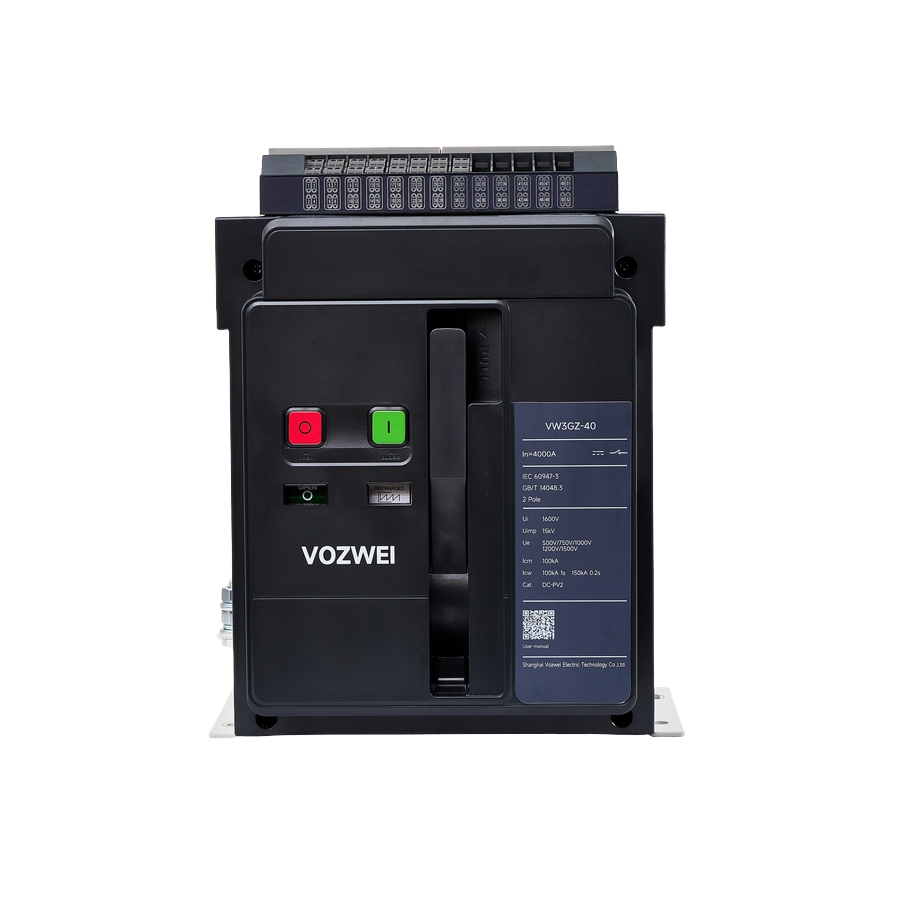

VW3GZ-40 DC devre kesici
- VW3GZ serisi, ana devre izolasyonu için 200A’den 4000A’e kadar nominal akım ve DC 1500V’a kadar maksimum çalışma voltajı ile geniş bir güç aralığını destekler.
- 100kA’e (Icw 1s) kadar yüksek kısa süreli dayanım akımı sağlayarak yüksek kapasiteli sistemlerde üst düzey güvenlik sunar.
- Şalter gövdesi, üstün darbe direnci ve mükemmel yalıtım özellikleri sunan yüksek mukavemetli DMC malzemeden üretilmiştir.
- Özel olarak geliştirilmiş kaynak önleyici malzemelere sahip çift aşamalı ana ark kontağı yapısı, elektriksel kullanım ömrünü önemli ölçüde artırır.
- Güçlendirilmiş dahili mekanizma ve yüksek performanslı motor tasarımı sayesinde güvenilir enerji dağıtımı garanti edilir.
- Tüm üniteler, sürdürülebilir ve çevre dostu bir gelişimi desteklemek amacıyla en güncel AB RoHS direktiflerine tam uyumlu olarak üretilmektedir.
Teknik parametreler
| Seri | VW3GZ-40 |
| Nominal akım In(A) | 630, 800, 1000, 1250, 1600, 2000, 2500, 2900, 3200, 3600, 4000 |
| Nominal çalışma gerilimi Ue(V) 50Hz/60Hz | DC500/750/1000/1200/1500 |
| Nominal çalışma gerilimi Ui(V) | 1600 |
| Nominal darbe dayanım gerilimi Uimp(kV) | 15 |
| Kutup sayısı | 2P |
| Nominal kısa devre kapama kapasitesi (tepe değeri) Icm(kA) | 100 |
| Nominal kısa süreli dayanım akımı (etkin değer) Icw(kA) 1s | 100kA 1s 150kA 0.2s |
| Elektriksel ömür (çevrim) | 1000 |
| Mekanik ömür (çevrim) Bakımsız |
12500 |
| Mekanik ömür (çevrim) Bakımlı |
30000 |
| Kullanım kategorisi | DC-PV2 |
| Kirlilik derecesi | 3 |
| Koruma sınıfı | IP40 |
| Ortam sıcaklığı | ≥-40°C |
| Rakım | ≤5000m |
| Dış boyutlar (mm) Sabit tip (H x W x D) |
395 x 318.5 x 321 |
İpuçları: Daha fazla bilgi için lütfen aşağıdaki belgelerde yer alan kullanım kılavuzuna veya özellik sayfasına başvurun.
