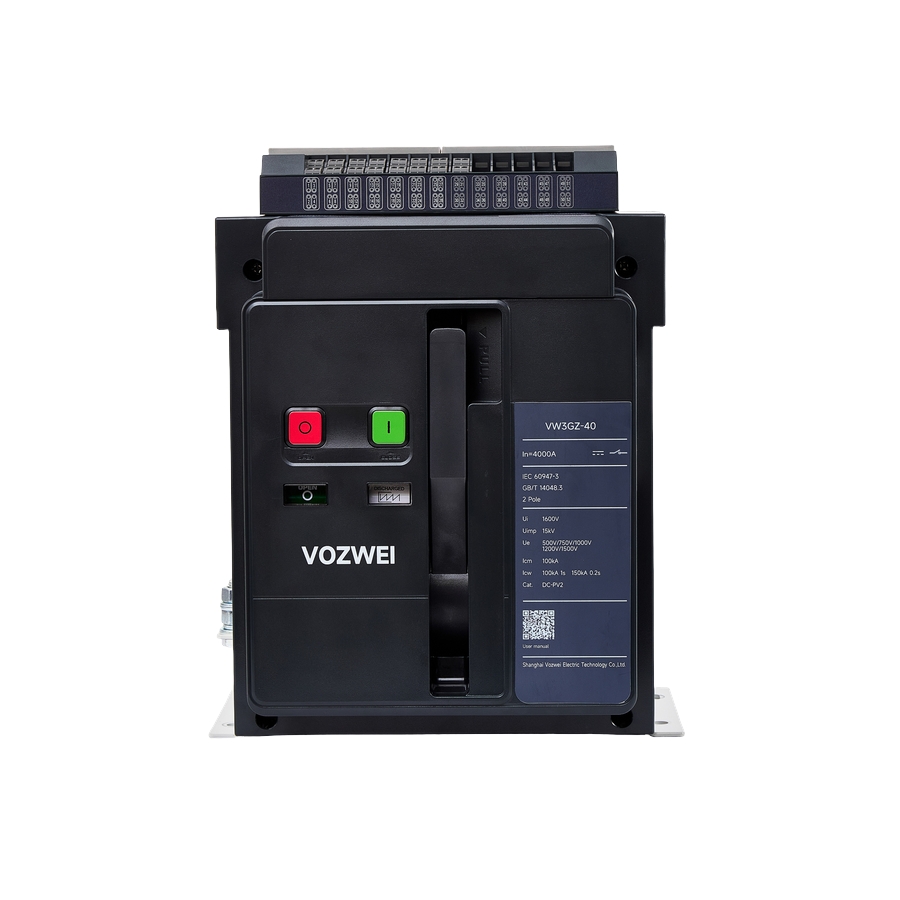

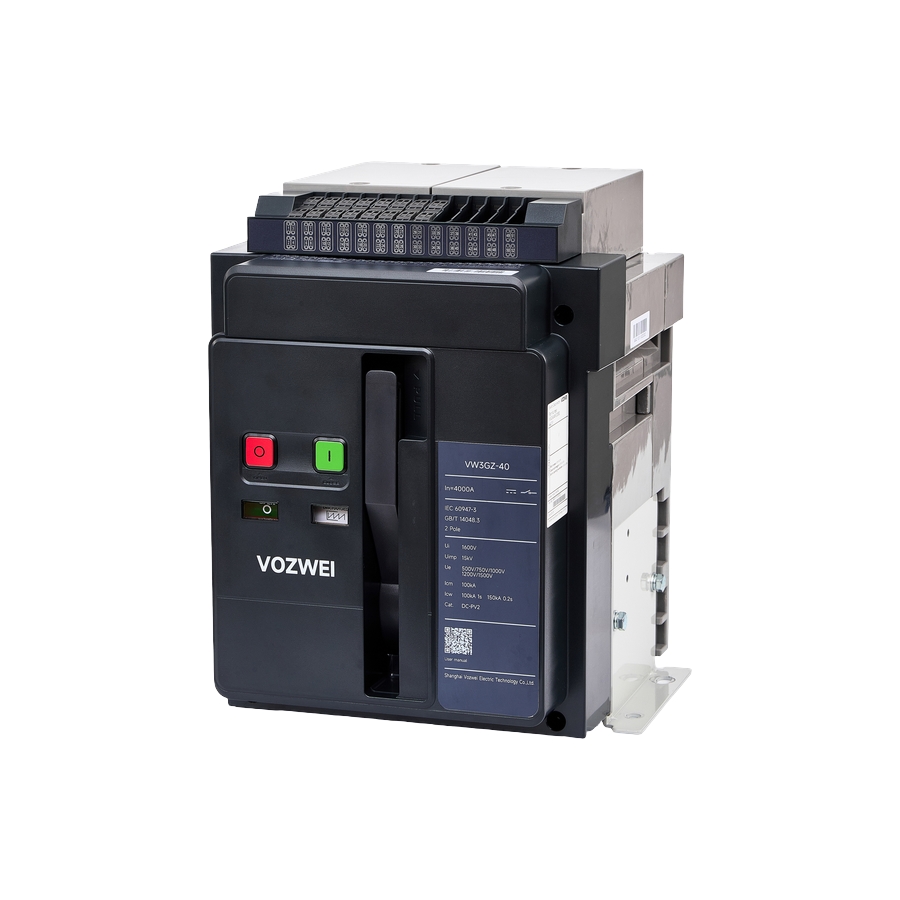

VW3GZ-40 DC devre kesici
VW3GZ-40 Serisi, fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için tasarlanmış 2P bir DC ayırıcıdır; 630A ila 4000A arası anma akımı ve DC1500V'ye kadar anma çalışma gerilimine sahiptir.
Vurgular
- Basitleştirilmiş DC devre bağlantısı için 2P konfigürasyonu
- DC1500V'ye kadar ana devre izolasyonu
- 1s'de 100kA kısa süre dayanım akımı
- Fotovoltaik uygulamalar için DC-PV2 kullanım kategorisi
- 630A ila 4000A arası anma akımı
- Uzatılmış elektrik ömrü için çift kademeli anti-kaynak kontaklar
Ürün Bilgileri
- Anma akımı (In): 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 2900A, 3200A, 3600A, 4000A
- Anma çalışma gerilimi (Ue): DC500/750/1000/1200/1500V
- Anma kısa süre dayanım akımı (Icw): 100kA 1s, 150kA 0.2s
- Kutup sayısı: 2P
- Kullanım kategorisi: DC-PV2
- Çevre koşullarına dayanıklılık: Çalışma ortamı sıcaklığı -40 °C ~ +70 °C
- IP koruma sınıfı: IP40
- Sistem güvenliğini sağlamak için Icw (1s) = 100kA'ya kadar yüksek kısa süre dayanım akımı sağlar
- Üstün darbe dayanımı ve yalıtım sağlamak için yüksek mukavemetli DMC malzemeden üretilmiştir
- Elektrik ömrünü uzatmak için özel anti-kaynak malzemeli çift kademeli ana ark kontak yapısına sahiptir
- Güvenilir dağıtım için güçlendirilmiş iç mekanizma ve yüksek performanslı motor tasarımı içerir
- Sürdürülebilir ve çevre dostu çalışmayı desteklemek için en son AB RoHS direktiflerine sıkı sıkıya uygundur
| Seri | VW3GZ-40 |
| Nominal akım In(A) | 630, 800, 1000, 1250, 1600, 2000, 2500, 2900, 3200, 3600, 4000 |
| Nominal çalışma gerilimi Ue(V) 50Hz/60Hz | DC500/750/1000/1200/1500 |
| Nominal çalışma gerilimi Ui(V) | 1600 |
| Nominal darbe dayanım gerilimi Uimp(kV) | 15 |
| Kutup sayısı | 2P |
| Nominal kısa devre kapama kapasitesi (tepe değeri) Icm(kA) | 100 |
| Nominal kısa süreli dayanım akımı (etkin değer) Icw(kA) 1s | 100kA 1s 150kA 0.2s |
| Elektriksel ömür (çevrim) | 1000 |
| Mekanik ömür (çevrim) Bakımsız | 12500 |
| Mekanik ömür (çevrim) Bakımlı | 30000 |
| Kullanım kategorisi | DC-PV2 |
| Kirlilik derecesi | 3 |
| Koruma sınıfı | IP40 |
| Ortam sıcaklığı | -40 °C ~ 70 °C |
| Rakım | ≤5000m |
| Dış boyutlar (mm) Sabit tip (H x W x D) | 395 x 318.5 x 321 |
VOZWEI-VW3GZ-40-Disconnector-User-Manual.pdf
Kullanım Kılavuzu · 1.78 MB
VOZWEI-VW3GZ-Disconnector-Catalog.pdf
Ürün Kataloğu · 2.45 MB
| Dosya adı | Tür | Boyut | İşlemler |
|---|---|---|---|
| VOZWEI-VW3GZ-40-Disconnector-Specification.pdf | Ürün Özellikleri | 1.78 MB | |
| VOZWEI-VW3GZ-40-Disconnector-User-Manual.pdf | Kullanım Kılavuzu | 1.78 MB | |
| VOZWEI-VW3GZ-Disconnector-Catalog.pdf | Ürün Kataloğu | 2.45 MB |
Q: VW3GZ-40 DC ayırıcının maksimum gerilim derecesi ve kısa süre dayanım akımı nedir?
A: VW3GZ-40 DC ayırıcı, DC1500V'ye kadar anma çalışma gerilimlerini destekler (DC500V, DC750V, DC1000V, DC1200V ve DC1500V dahil) ve Icw (1s) = 100kA (ve 0.2s'de 150kA) ultra yüksek kısa süre dayanım akımı sağlar.
Q: VW3GZ-40 serisi DC ayırıcı için anma akımı aralığı nedir?
A: VW3GZ-40 serisi, 630A ila 4000A arasında geniş bir yüksek akım aralığını kapsar (630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 2900A, 3200A, 3600A ve 4000A).
Q: VW3GZ-40 DC ayırıcı hangi kullanım kategorisi için sertifikalandırılmıştır?
A: VW3GZ-40 DC ayırıcı, DC-PV2 kullanım kategorisi için sertifikalandırılmıştır; güneş fotovoltaik tesisatlarında yüksek aşırı yükleri ve ağır hizmet ters akım anahtarlamasını yönetmek için özel olarak tasarlanmıştır.
Q: VW3GZ-40 DC ayırıcı elektriksel servis ömrünü nasıl artırır?
A: VW3GZ-40, yük anahtarlaması sırasında ark erozyonunu önemli ölçüde azaltan ve servis ömrünü uzatan özel anti-kaynak malzemeler kullanan gelişmiş çift kademeli ana ark kontak yapısına sahiptir.
Q: VW3GZ-40'ta hangi muhafaza koruması ve malzeme yapısı kullanılır?
A: VW3GZ-40 anahtar gövdesi; üstün yalıtım ve darbe dayanımı için yüksek mukavemetli DMC (Hamur Kalıplama Bileşiği) malzemeden üretilmiştir ve IP40 muhafaza koruma sınıfı sunar.
Q: VW3GZ-40 serisi DC ayırıcı için çalışma sıcaklığı aralığı nedir?
A: VW3GZ-40, -40°C ila +70°C arasında geniş sıcaklık toleransıyla aşırı ortam koşullarında güvenilir şekilde çalışır.
